Артикул:
106394
Внутрений код:
EAT-106394
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
144 706.92 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
|
Возможность расширения: входы/выходы и шинные системы индивидуальная лазерная гравировка возможна с EC4-COMBINATION-* |
|||

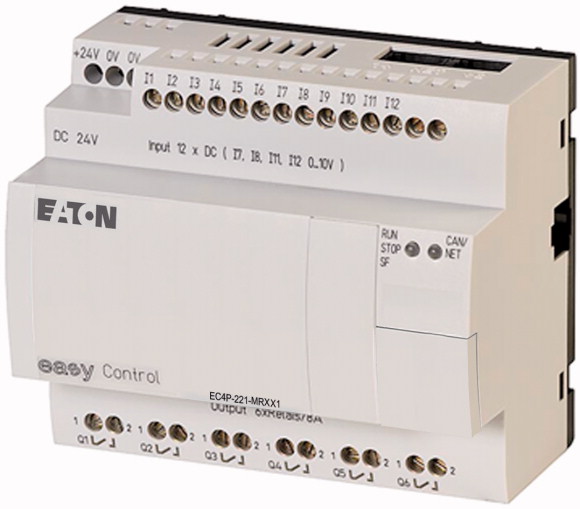

Описание |
easyNet/CANopen® на борту | ||
Входы |
|||
цифровой |
12 | ||
из них используется аналоговым способом |
4 | ||
Выходы |
|||
Реле 10 A (UL) |
6 | ||
Питающее напряжение |
24 В пост. тока |
Технические характеристики
| Общее | |||
Размеры (Ш x В x Г) |
мм | 107,5 x 90 x 72 без/79 с адаптером для MCC (6 установочных мест) | |
Вес |
кг | 0.3 | |
Монтаж |
DIN рейка IEC/EN 60715, 35 мм или винтовое крепление с 3 опорами устройства ZB4-101-GF1 (дополнительное оснащение) | ||
| Поперечные сечения соединения | |||
одножильный |
мм2 | 0,2 - 4 (AWG 22 - 12) | |
тонкопроволочный с оконечной муфтой |
мм2 | 0,2 - 2,5 (AWG 22 - 12) | |
Стандартная отвёртка |
мм | 3.5 x 0.8 | |
макс. начальный пусковой момент |
Нм | 0.6 | |
| Климатические внешние условия | |||
Рабочая температура |
°C | -25 - 55, холод в соответствии с IEC 60068-2-1, тепло в соответствии с IEC 60068-2-2 | |
Конденсация |
Предотвратить конденсацию, воспользовавшись соответствующими мерами | ||
ЖК индикатор (уверенное считывание) |
°C | 0 - 55 | |
Хранение |
? | °C | -40 - +70 |
относительная влажность воздуха, без конденсации (IEC/EN 60068-2-30) |
% | 5 - 95 | |
Давление воздуха (эксплуатация) |
hPa | 1080 - 1080 | |
| Механические внешние условия | |||
Класс защиты (IEC/EN 60529, EN50178, VBG 4) |
IP20 | ||
Колебания (IEC/EN 60068-2-6) |
Гц | ||
постоянная амплитуда 0,15 мм |
Гц | 10 - 57 | |
постоянное ускорение 2 г |
Гц | 57 - 150 | |
Удароустойчивость (IEC/EN 60068-2-27) полусинус 15 г/11 мс |
Шоки | 18 | |
Падение (IEC/EN 60068-2-31) |
Высота падения | мм | 50 |
свободное падение, в упаковке (IEC/EN 60068-2-32) |
M | 1 | |
установочное положение |
вертикально или горизонтально | ||
| Электромагнитная совместимость (ЭМС) | |||
Категория перенапряжения / степень загрязнения |
II/2 | ||
Электростатическая разрядка (ESD) |
|||
примененный стандарт |
IEC EN 61000-4-2, уровень 3 | ||
Выход воздуха |
кВ | 8 | |
Разряд контакта |
кВ | 6 | |
электромагнитные поля (RFI), согласно IEC EN 61000-4-3 |
V/m | 10 | |
Подавление радиочастотных помех |
EN 55011 Класс B, EN 55022 Класс B | ||
Импульсное напряжение |
кВ | IEC/EN 61000-4-4, уровень 3 | |
Импульсное напряжение |
|||
Кабель питания |
кВ | 2 | |
Сигнальные провода |
кВ | 2 | |
мощные импульсы (скачок напряжения) |
2 кВ (кабели питания симметричны, EASY...AC) 0.5 кВ (кабели питания симметричны, EASY...DC) согласно IEC/EN 61000-4-5 |
||
Впуск согласно IEC/EN 61000-4-6 |
В | 10 | |
| Прочность изоляции | |||
Измерение воздушных зазоров и путей утечки тока |
EN 50178, UL 508, CSA C22.2, No. 142 | ||
Прочность изоляции |
EN 50178 | ||
| Буферизация часов реального времени | |||
Буферизация часов реального времени |
|
||
|
резервное время (часы) при полностью заряженном суперконденсаторе Срок службы (годы)
|
|||
Точность часов реального времени |
с/день | тип. ± 5 (± 0,5 ч/год) | |
| Остаточная память | |||
Циклы записи памяти с остаточной индукцией (минимум) |
10000000000 (10?) (циклов считывания/записи)
|
||
| Электропитание | |||
Номинальное напряжение |
Ue | В | 24 пост. тока (-15/+20%) |
Допустимый диапазон |
Ue | 20.4 - 28.8 V DC | |
Остаточная пульсация |
% |
5
|
|
входной ток |
тип. 140 мА при Ue | ||
Посадки напряжения |
мс | (IEC/EN 61131-2) | |
Потеря мощности |
P | тип. 3,4 Вт | |
| ЦПУ | |||
Процессор |
Infineon XC161 | ||
Память |
|||
Программный код/данные |
кбайт | 256/14 сегментов по 16 кБ | |
Маркер/сохраненные данные |
кбайт | 16/4/4/8 | |
Время цикла для 1 к команд (бит, байт) |
мс | < 0.3 | |
| Интерфейсы | |||
Интерфейс PRG RS232 |
|||
Скорость передачи данных |
кбит/с | 4,8, 9,6, 19,2, 38,4, 57,6, 115,2 (формат символов: 8 бит данных, без четности, 1 стоповый бит) | |
Техника присоединения |
Гнездо RJ45 | ||
гальваническое разделение |
отсутствует | ||
Режим работы Master |
|||
Скорость передачи данных |
кбит/с | 0,3, 0,6, 1,2, 2,4, 4,8, 9,6, 19,2, 38,4, 57,6 | |
Форматы символов |
8E1, 8O1, 8N1, 8N2, 7E2, 7O2, 7N2, 7E1 | ||
Количество отправляемых байтов в блоке |
190 байта | ||
Количество получаемых байтов в блоке |
190 байта | ||
Ethernet |
|||
Скорость передачи данных |
MBit/s | 10 Мбит/с, 100 м | |
Техника присоединения |
RJ45 | ||
гальваническое разделение |
нет | ||
CANopen® |
|||
Скорость передачи данных |
500 кбит/с, 25 м 250 кбит/с, 60м 125 кбит/с, 125 м 50 кбит/с, 300 м 20 кбит/с, 700 м 10 кбит/с, 1000 м |
||
Заглушка шины (первая и последняя карты) |
Штекер EASY-NT-R (включая нагрузочный резистор шины 120 Ом) | ||
Техника присоединения |
2 x RJ45, 8-полюсн. | ||
Режим работы Master |
|||
Количество |
8 | ||
Режим работы подчиненного устройства |
|||
Абонент |
Количество | максимально 126 | |
Вид PDO |
асинхронный, циклический, ациклический | ||
Профиль устройства |
согласно DS 301 V4 | ||
| Цифровые входы 24 В пост. тока | |||
Количество |
12 | ||
Входы используются как аналоговые |
4 (I7, I8, I11, I12) | ||
Индикация состояния |
LCD-Display | ||
Гальваническое разделение |
для выходов: да для сети easyNet, easyLink |
||
Номинальное напряжение |
Ue | В пост. тока | 24 |
входное напряжение |
В пост. тока |
< 5 (I1 - I6, I9 - I10) < 8 (I7, I8, I11, I12) при состоянии „0“ > 15,0 (I1 - I6, I9, I10) > 8,0 (I7, I8, I11, I12) при состоянии „1“ |
|
Входной ток при статусе „1“ |
|||
Входной ток при статусе 1 |
мА |
3,3 (I1 до I6) 2,2 (I7, I8) 3,3 (I9, I10) 2,2 (I11, I12) |
|
Время задержки |
мс |
тип. 0,02 (I1 - I4), тип. 0,25 (I5 - I12) (от „0“ до „1“) тип. 0,02 (I1 - I4), тип. 0,25 (I5 - I12) (от „1“ до „0“) |
|
Длина провода |
M | 100 (неэкранирован.) | |
инкрементальный счетчик данных |
|||
Количество входов счетчиков |
1 (I1, I2, I3, I4) | ||
диапазон значений |
32 бит | ||
Частота счета |
кГц |
40
|
|
форма импульсов |
Прямоугольник | ||
Цифровые входы |
I1, I2 | ||
Заданный вход |
I3 | ||
Вход для контрольного переключателя |
I4 | ||
Цифровые входы I1 и I2, I3 и I4 |
1 | ||
Смещение сигнала |
90° | ||
Быстрые цифровые входы |
|||
Количество |
2 (I1, I2) при 16 бит или 1 (I1) при 32 бит | ||
диапазон значений |
16/32 бит | ||
Длина провода |
M |
20 (экранирован.)
|
|
Частота счета |
кГц | < 50 | |
форма импульсов |
Прямоугольник | ||
| Аналоговые входы | |||
Количество |
4 (I7, I8, I11, I12) | ||
Гальваническое разделение |
для выходов: да для интерфейса/карты памяти: нет |
||
Вид входа |
Напряжение пост. тока | ||
Зона сигнала |
0 - 10 В пост. тока | ||
Разрешение |
0,01 В аналоговые 0,01 В цифровые 10 бит (значение 0 - 1023) |
||
Входной импеданс |
k? | 11.2 | |
Точность фактического значения |
|||
два устройства easy |
% | ± 3 | |
внутри устройства |
% | ± 2, (I7, I8, I11, I12) ± 0,12 В | |
Время преобразования аналоговое/цифровое |
мс | каждый цикл ЦПУ | |
входной ток |
мА | < 1 | |
Длина провода |
M |
30, экранирован.
|
|
| Релейные выходы | |||
Выходы в группах для |
1 | ||
Параллельная схема выходов для увеличения мощности |
не допускается | ||
Предохранитель выходного реле |
Линейный защитный автомат B16 или предохранитель 8 A (T) | ||
Гальваническое разделение |
для электропитания: да для входов: да в группах Безопасное разъединение согласно EN 50178: 300 В перем. тока Изоляция базы: 600 В перем. тока |
||
Механический срок службы |
Переключения | x 106 | 10 |
Контакты |
|||
обычный термический ток (10 A UL) |
A | 8 | |
рекомендовано для нагрузки 12 В перем./пост. тока |
мА | > 500 | |
устойчивый к коротким замыканиям cos ? = 1, характеристика B16 при 600 A |
A | 16 | |
устойчивый к коротким замыканиям cos ? = от 0,5 до 0,7; характеристика B16 при 900 A |
A | 16 | |
Номинальная устойчивость к импульсу Uimp контактной катушки |
кВ | 6 | |
Номинальное напряжение |
Ue | В перем. тока | 250 |
Номинальные выдерживаемые напряжения изоляции |
Ui | В перем. тока | 250 |
Безопасное разъединение согласно EN 50178 |
В перем. тока |
300 между катушкой и контактом 300 между двумя контактами |
|
Включающая способность |
|||
AC-15, 250 В перем. тока, 3 A (600 перекл./ч) |
Переключения | 300000 | |
DC-13, Л/П 150 мс, 24 В постоянного тока, 1 A (500 переключений/час) |
Переключения | 200000 | |
Отключающая способность |
|||
AC-15, 250 В перем. тока, 3 A (600 перекл./ч) |
Переключения | 300000 | |
DC-13, Л/П 150 мс, 24 В постоянного тока, 1 A (500 переключений/час) |
Переключения | 200000 | |
Нагрузка лампы накаливания |
|||
1000 Вт при 230/240 В перем. тока |
Переключения | 25000 | |
500 Вт при 115/120 В перем. тока |
Переключения | 25000 | |
Ламповая нагрузка на люминесцентные лампы |
|||
Ламповая нагрузка на люминесцентные лампы 10 x 58 В при 230/240 В переменного тока |
|||
с предвключённым электрическим устройством |
Переключения | 25000 | |
без компенсации |
Переключения | 25000 | |
Ламповая нагрузка на люминесцентные лампы 1 x 58 Вт при 230/240 В переменного тока компенсируется обычным способом |
Переключения | 25000 | |
частота переключения |
|||
механические переключения |
x 106 | 10 | |
частота переключения |
Гц | 10 | |
Омическая нагрузка/ламповая нагрузка |
Гц | 2 | |
индуктивная нагрузка |
Гц | 0.5 | |
UL/CSA |
|||
Ток длительной нагрузки при 240 В перем. тока |
A | 10 | |
Ток длительной нагрузки при 24 В пост. тока |
A | 8 | |
Перем. ток (AC) |
|||
Коды оценки управляющего контура (категория применения) |
В 300 Лёгкий пилотный режим | ||
Макс. номинальное напряжение |
В перем. тока | 300 | |
макс. ток длительной нагрузки cos ? = 1 при B 300 |
A | 5 | |
макс. кажущаяся мощность при включении/выключении (Make/Break) cos ? = 1 при B 300 |
VA | 3600/360 | |
Пост. ток (DC) |
|||
Коды оценки управляющего контура (категория применения) |
R 300 Лёгкий пилотный режим | ||
Макс. номинальное напряжение |
В пост. тока | 300 | |
макс. ток длительной нагрузки при R 300 |
A | 1 | |
макс. кажущаяся мощность при включении/выключении (Make/Break) при R 300 |
VA | 28/28 | |
| Сеть easyNet | |||
Заглушка шины (первая и последняя карты) |
Штекер EASY-NT-R (включая нагрузочный резистор шины 120 Ом) |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 0 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 3.4 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 55 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Требования производственного стандарта выполнены. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| PLC's (EG000024) / PLC device set (EC002581) | |||
| Electric engineering, automation, process control engineering / Control / Programmable logic control (SPS) / PLC device set (ecl@ss8.1-27-24-22-19 [BAA707010]) | |||
Contains function building blocks |
Yes | ||
Contains basic device |
Yes | ||
Contains module rack |
No | ||
Contains power supply |
Yes | ||
Contains analogue input module |
Yes | ||
Contains analogue output module |
No | ||
Contains digital input module |
Yes | ||
Contains digital output module |
Yes | ||
Contains function module |
Yes | ||
Contains technology modle |
No | ||
Contains communication module |
Yes | ||
Contains memory unit |
Yes | ||
Contains simulation module |
No | ||
Contains connection cable |
No | ||
Contains control unit |
No | ||
Contains monitor |
No | ||
Contains programm |
Документы
Банковский перевод: счет на оплату формируется после оформления заказа или отправки заявки в произвольной форме на электронную почту info@euro-avtomatika.ru. Специалист свяжется с вами для уточнения деталей.
Самовывоз с нашего склада:
По адресу: Московская область, Люберецкий район, п. Томилино, мкр. Птицефабрика, стр. лит. А, офис 109. Мы есть на Яндекс.Карты.
Доставка до двери
Осуществляется курьерской службой или транспортной компанией (на Ваш выбор).
Мы работаем с ведущими транспортными компаниями и доставляем заказы во все регионы России и Казахстана.
Доставка до терминала
Транспортной компании в Москва – БЕСПЛАТНО.
Отзывы
Оставить отзыв
Загрузка отзывов...
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
