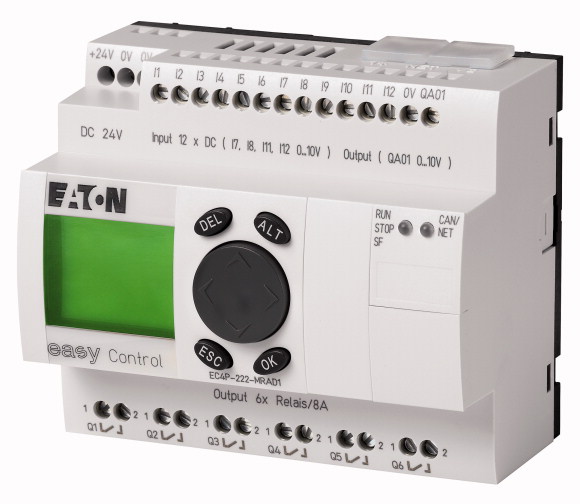

Компактный контроллер , 24VDC , 12DI (из которых 4 AI ) , 6DO (R) , 1AO , Ethernet , CAN, дисплей (EC4P-222-MRAD1) (106405)

Отложить

Сравнить

Артикул: 106405

Внутрений код: EAT-106405

Дилерский сертификат 56 кб

Техническая документация 294,3 кб

Предварительный просмотр в 3D

• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)

254 938.88 руб./шт

В корзину

Купить в 1 клик

Рассчитать доставку

Короткий срок поставки

Клиентский сервис

Доступная цена

Товар сертифицирован

Программа поставок

			Возможность расширения: входы/выходы и шинные системы индивидуальная лазерная гравировка возможна с EC4-COMBINATION-*
Описание			easyNet/CANopen® и Ethernet на борту
Входы
цифровой			12
из них используется аналоговым способом			4
Выходы
Реле 10 A (UL)			6
аналоговый			1
Дополнительные особенности
Дисплей + клавиатура
Питающее напряжение			24 В пост. тока

Технические характеристики

Общее
Размеры (Ш x В x Г)		мм	107,5 x 90 x 72 без/79 с адаптером для MCC (6 установочных мест)
Вес		кг	0.3
Монтаж			DIN рейка IEC/EN 60715, 35 мм или винтовое крепление с 3 опорами устройства ZB4-101-GF1 (дополнительное оснащение)
Поперечные сечения соединения
одножильный		мм²	0,2 - 4 (AWG 22 - 12)
тонкопроволочный с оконечной муфтой		мм²	0,2 - 2,5 (AWG 22 - 12)
Стандартная отвёртка		мм	3.5 x 0.8
макс. начальный пусковой момент		Нм	0.6
Климатические внешние условия
Рабочая температура		°C	-25 - 55, холод в соответствии с IEC 60068-2-1, тепло в соответствии с IEC 60068-2-2
Конденсация			Предотвратить конденсацию, воспользовавшись соответствующими мерами
ЖК индикатор (уверенное считывание)		°C	0 - 55
Хранение	?	°C	-40 - +70
относительная влажность воздуха, без конденсации (IEC/EN 60068-2-30)		%	5 - 95
Давление воздуха (эксплуатация)		hPa	1080 - 1080
Механические внешние условия
Класс защиты (IEC/EN 60529, EN50178, VBG 4)			IP20
Колебания (IEC/EN 60068-2-6)		Гц
постоянная амплитуда 0,15 мм		Гц	10 - 57
постоянное ускорение 2 г		Гц	57 - 150
Удароустойчивость (IEC/EN 60068-2-27) полусинус 15 г/11 мс		Шоки	18
Падение (IEC/EN 60068-2-31)	Высота падения	мм	50
свободное падение, в упаковке (IEC/EN 60068-2-32)		M	1
установочное положение			вертикально или горизонтально
Электромагнитная совместимость (ЭМС)
Категория перенапряжения / степень загрязнения			II/2
Электростатическая разрядка (ESD)
примененный стандарт			IEC EN 61000-4-2, уровень 3
Выход воздуха		кВ	8
Разряд контакта		кВ	6
электромагнитные поля (RFI), согласно IEC EN 61000-4-3		V/m	10
Подавление радиочастотных помех			EN 55011 Класс B, EN 55022 Класс B
Импульсное напряжение		кВ	IEC/EN 61000-4-4, уровень 3
Импульсное напряжение
Кабель питания		кВ	2
Сигнальные провода		кВ	2
мощные импульсы (скачок напряжения)			2 кВ (кабели питания симметричны, EASY...AC) 0.5 кВ (кабели питания симметричны, EASY...DC) согласно IEC/EN 61000-4-5
Впуск согласно IEC/EN 61000-4-6		В	10
Прочность изоляции
Измерение воздушных зазоров и путей утечки тока			EN 50178, UL 508, CSA C22.2, No. 142
Прочность изоляции			EN 50178
Буферизация часов реального времени
Буферизация часов реального времени
			резервное время (часы) при полностью заряженном суперконденсаторе Срок службы (годы)
Точность часов реального времени		с/день	тип. ± 5 (± 0,5 ч/год)
Остаточная память
Циклы записи памяти с остаточной индукцией (минимум)			10000000000 (10?) (циклов считывания/записи)
Электропитание
Номинальное напряжение	U_e	В	24 пост. тока (-15/+20%)
Допустимый диапазон	U_e		20.4 - 28.8 V DC
Остаточная пульсация		%	5
входной ток			тип. 140 мА при U_e
Посадки напряжения		мс	(IEC/EN 61131-2)
Потеря мощности	P		тип. 3,4 Вт
ЦПУ
Процессор			Infineon XC161
Память
Программный код/данные		кбайт	256/14 сегментов по 16 кБ
Маркер/сохраненные данные		кбайт	16/4/4/8
Время цикла для 1 к команд (бит, байт)		мс	< 0.3
Интерфейсы
Интерфейс PRG RS232
Скорость передачи данных		кбит/с	4,8, 9,6, 19,2, 38,4, 57,6, 115,2 (формат символов: 8 бит данных, без четности, 1 стоповый бит)
Техника присоединения			Гнездо RJ45
гальваническое разделение			отсутствует
Режим работы Master
Скорость передачи данных		кбит/с	0,3, 0,6, 1,2, 2,4, 4,8, 9,6, 19,2, 38,4, 57,6
Форматы символов			8E1, 8O1, 8N1, 8N2, 7E2, 7O2, 7N2, 7E1
Количество отправляемых байтов в блоке			190 байта
Количество получаемых байтов в блоке			190 байта
Ethernet
Скорость передачи данных		MBit/s	10 Мбит/с, 100 м
Техника присоединения			RJ45
гальваническое разделение			нет
CANopen®
Скорость передачи данных			500 кбит/с, 25 м 250 кбит/с, 60м 125 кбит/с, 125 м 50 кбит/с, 300 м 20 кбит/с, 700 м 10 кбит/с, 1000 м
Заглушка шины (первая и последняя карты)			Штекер EASY-NT-R (включая нагрузочный резистор шины 120 Ом)
Техника присоединения			2 x RJ45, 8-полюсн.
Режим работы Master
Количество			8
Режим работы подчиненного устройства
Абонент		Количество	максимально 126
Вид PDO			асинхронный, циклический, ациклический
Профиль устройства			согласно DS 301 V4
Цифровые входы 24 В пост. тока
Количество			12
Входы используются как аналоговые			4 (I7, I8, I11, I12)
Индикация состояния			LCD-Display
Гальваническое разделение			для выходов: да для сети easyNet, easyLink
Номинальное напряжение	U_e	В пост. тока	24
входное напряжение		В пост. тока	< 5 (I1 - I6, I9 - I10) < 8 (I7, I8, I11, I12) при состоянии „0“ > 15,0 (I1 - I6, I9, I10) > 8,0 (I7, I8, I11, I12) при состоянии „1“
Входной ток при статусе „1“
Входной ток при статусе 1		мА	3,3 (I1 до I6) 2,2 (I7, I8) 3,3 (I9, I10) 2,2 (I11, I12)
Время задержки		мс	тип. 0,02 (I1 - I4), тип. 0,25 (I5 - I12) (от „0“ до „1“) тип. 0,02 (I1 - I4), тип. 0,25 (I5 - I12) (от „1“ до „0“)
Длина провода		M	100 (неэкранирован.)
инкрементальный счетчик данных
Количество входов счетчиков			1 (I1, I2, I3, I4)
диапазон значений			32 бит
Частота счета		кГц	40
форма импульсов			Прямоугольник
Цифровые входы			I1, I2
Заданный вход			I3
Вход для контрольного переключателя			I4
Цифровые входы I1 и I2, I3 и I4			1
Смещение сигнала			90°
Быстрые цифровые входы
Количество			2 (I1, I2) при 16 бит или 1 (I1) при 32 бит
диапазон значений			16/32 бит
Длина провода		M	20 (экранирован.)
Частота счета		кГц	< 50
форма импульсов			Прямоугольник
Аналоговые входы
Количество			4 (I7, I8, I11, I12)
Гальваническое разделение			для выходов: да для интерфейса/карты памяти: нет
Вид входа			Напряжение пост. тока
Зона сигнала			0 - 10 В пост. тока
Разрешение			0,01 В аналоговые 0,01 В цифровые 10 бит (значение 0 - 1023)
Входной импеданс		k?	11.2
Точность фактического значения
два устройства easy		%	± 3
внутри устройства		%	± 2, (I7, I8, I11, I12) ± 0,12 В
Время преобразования аналоговое/цифровое		мс	каждый цикл ЦПУ
входной ток		мА	< 1
Длина провода		M	30, экранирован.
Аналоговые выходы
Количество			1
Тип выхода			Напряжение пост. тока
Выходной ток макс.		A	0.01
Шунтирующий резистор			1 кОм
С защитой от перегрузки и коротких замыканий			да
Разрешение			0,01 В постоянного тока аналоговые 10 бит (значение в диапазоне 0 - 1023) цифровое
Время восстановления		µs	100
Точность
-25 °C - 55 °C		%	2
25°C		%	1
Время преобразования аналоговое/цифровое		мс	каждый цикл ЦПУ
Релейные выходы
Выходы в группах для			1
Параллельная схема выходов для увеличения мощности			не допускается
Предохранитель выходного реле			Линейный защитный автомат B16 или предохранитель 8 A (T)
Гальваническое разделение			для электропитания: да для входов: да в группах Безопасное разъединение согласно EN 50178: 300 В перем. тока Изоляция базы: 600 В перем. тока
Механический срок службы	Переключения	x 10⁶	10
Контакты
обычный термический ток (10 A UL)		A	8
рекомендовано для нагрузки 12 В перем./пост. тока		мА	> 500
устойчивый к коротким замыканиям cos ? = 1, характеристика B16 при 600 A		A	16
устойчивый к коротким замыканиям cos ? = от 0,5 до 0,7; характеристика B16 при 900 A		A	16
Номинальная устойчивость к импульсу U_imp контактной катушки		кВ	6
Номинальное напряжение	U_e	В перем. тока	250
Номинальные выдерживаемые напряжения изоляции	U_i	В перем. тока	250
Безопасное разъединение согласно EN 50178		В перем. тока	300 между катушкой и контактом 300 между двумя контактами
Включающая способность
AC-15, 250 В перем. тока, 3 A (600 перекл./ч)	Переключения		300000
DC-13, Л/П 150 мс, 24 В постоянного тока, 1 A (500 переключений/час)	Переключения		200000
Отключающая способность
AC-15, 250 В перем. тока, 3 A (600 перекл./ч)	Переключения		300000
DC-13, Л/П 150 мс, 24 В постоянного тока, 1 A (500 переключений/час)	Переключения		200000
Нагрузка лампы накаливания
1000 Вт при 230/240 В перем. тока	Переключения		25000
500 Вт при 115/120 В перем. тока	Переключения		25000
Ламповая нагрузка на люминесцентные лампы
Ламповая нагрузка на люминесцентные лампы 10 x 58 В при 230/240 В переменного тока
с предвключённым электрическим устройством	Переключения		25000
без компенсации	Переключения		25000
Ламповая нагрузка на люминесцентные лампы 1 x 58 Вт при 230/240 В переменного тока компенсируется обычным способом	Переключения		25000
частота переключения
механические переключения		x 10⁶	10
частота переключения		Гц	10
Омическая нагрузка/ламповая нагрузка		Гц	2
индуктивная нагрузка		Гц	0.5
UL/CSA
Ток длительной нагрузки при 240 В перем. тока		A	10
Ток длительной нагрузки при 24 В пост. тока		A	8
Перем. ток (AC)
Коды оценки управляющего контура (категория применения)			В 300 Лёгкий пилотный режим
Макс. номинальное напряжение		В перем. тока	300
макс. ток длительной нагрузки cos ? = 1 при B 300		A	5
макс. кажущаяся мощность при включении/выключении (Make/Break) cos ? = 1 при B 300		VA	3600/360
Пост. ток (DC)
Коды оценки управляющего контура (категория применения)			R 300 Лёгкий пилотный режим
Макс. номинальное напряжение		В пост. тока	300
макс. ток длительной нагрузки при R 300		A	1
макс. кажущаяся мощность при включении/выключении (Make/Break) при R 300		VA	28/28
Сеть easyNet
Заглушка шины (первая и последняя карты)			Штекер EASY-NT-R (включая нагрузочный резистор шины 120 Ом)

Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности	I_n	A	0
Потеря мощности на полюс, в зависимости от тока	P_vid	W	0
Потеря мощности оборудования, в зависимости от тока	P_vid	W	0
Статическая потеря мощности, не зависит от тока	P_vs	W	3.4
Способность отдавать потери мощности	P_ve	W	0
Мин. рабочая температура		°C	-25
Макс. рабочая температура		°C	55
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость			Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции			Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве			Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве			Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению			Требования производственного стандарта выполнены.
10.2.5 Подъём			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки			Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции			Требования производственного стандарта выполнены.
10.4 Воздушные промежутки и пути утечки тока			Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев			Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.12 Электромагнитная совместимость			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.13 Механическая функция			Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)

PLC's (EG000024) / PLC device set (EC002581)
Electric engineering, automation, process control engineering / Control / Programmable logic control (SPS) / PLC device set (ecl@ss8.1-27-24-22-19 [BAA707010])
Contains function building blocks			Yes
Contains basic device

Документы

Техническая документация 294,3 кб

Дилерский сертификат 56 кб

Банковский перевод: счет на оплату формируется после оформления заказа или отправки заявки в произвольной форме на электронную почту info@euro-avtomatika.ru. Специалист свяжется с вами для уточнения деталей.

Самовывоз с нашего склада:
По адресу: Московская область, Люберецкий район, п. Томилино, мкр. Птицефабрика, стр. лит. А, офис 109. Мы есть на Яндекс.Карты.

Доставка до двери
Осуществляется курьерской службой или транспортной компанией (на Ваш выбор).
Мы работаем с ведущими транспортными компаниями и доставляем заказы во все регионы России и Казахстана.

Доставка до терминала
Транспортной компании в Москва – БЕСПЛАТНО.

Отзывы

Нет оценок

Оставить отзыв

Загрузка отзывов...

Все товары категории

Все товары бренда EATON

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Задать вопрос

Компактный контроллер , 24VDC , 12DI (из которых 4 AI ) , 6DO (R) , 1AO , Ethernet , CAN, дисплей (EC4P-222-MRAD1) (106405)

Описание

Оплата

Доставка

Отзывы
