Артикул:
266671
Внутрений код:
EAT-266671
Дилерский сертификат
56 кб
Техническая документация
306,9 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
42 216.41 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Комплект поставки |

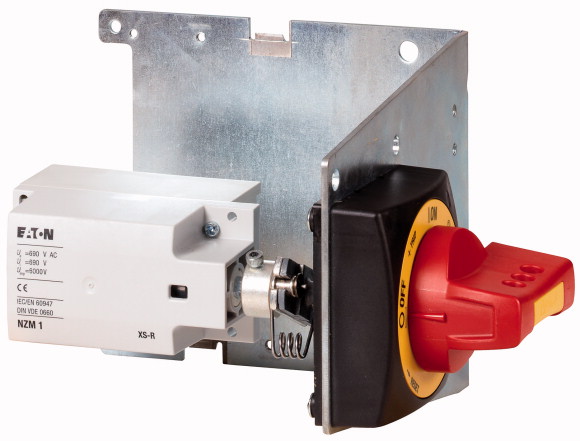

Поворотная ручка с дрвеной муфтой, с вращающим и поворотным приводом Монтажный уголок специальный короткий удлинитель вала Наружная предупредительная табличка/табличка с наименованием на немецком/английском чёрно-жёлтый символ "молния" |
|||||||||||||||||||||||||||||||||||||||||||||||||||
Ассортимент |
Дополнительное оснащение | |||||||||||||||||||||||||||||||||||||||||||||||||||
Принадлежности |
Комплект для сборки главного выключателя для установки на боковой стенке | |||||||||||||||||||||||||||||||||||||||||||||||||||
Стандарт/сертификат |
UL/CSA, IEC | |||||||||||||||||||||||||||||||||||||||||||||||||||
Типоразмер |
NZM1 | |||||||||||||||||||||||||||||||||||||||||||||||||||
Описание |
Монтажный комплект для использования в качестве главного выключателя | |||||||||||||||||||||||||||||||||||||||||||||||||||
Функция |
Для непосредственного монтажа выключателей и ручек в боковую стенку распределительного шкафа Красно/желтый для АВАРИЙНОГО ВЫКЛЮЧЕНИЯ |
|||||||||||||||||||||||||||||||||||||||||||||||||||
Класс защиты |
IP66 UL/CSA Type 4X, Type 12 |
|||||||||||||||||||||||||||||||||||||||||||||||||||
Блокировка двери |

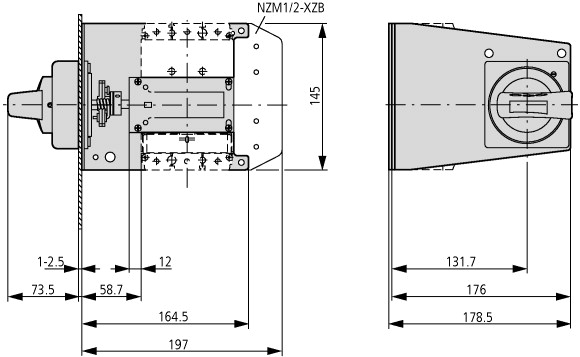

Возможность запирания в положении ВЫКЛ, до 3 навесных замков Самое минимальное расстояние между боковыми стенками распределительного шкафа и автоматическим выключателем предопределено монтажным углом. Удлинители не используются |
|||||||||||||||||||||||||||||||||||||||||||||||||||
Информация по проектированию |
Наружная предупредительная табличка/табличка с наименованием, крепится зажимом Для увеличенной защиты от прикосновения со стороны подачи питания IP2X заказать защиту для пальцев рук. |
|||||||||||||||||||||||||||||||||||||||||||||||||||
приведение в действие |
Приведение в действие слева | |||||||||||||||||||||||||||||||||||||||||||||||||||
Применяемое для |
NZM1(-4) PN1(-4), N(S)1(-4) |
|||||||||||||||||||||||||||||||||||||||||||||||||||
| указания Расположение дополнительных клемм при приводе на боковой стенке с монтажным уголком NZM1-XS(R)M-…, NZM2-XS(R)M-… Дополнительные клеммы K25, K50, K95, K150 ? 093827 Приведение в действие:
Пример: В зоне монтажа MI, возможный вариант 1, можно установить две дополнительных клеммы K25. |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Handle for power circuit breaker (EC000229) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Handle for switch devices (ecl@ss8.1-27-37-04-14 [AKF012011]) | |||
Lockable |
Yes | ||
Colour |
Red | ||
Suitable for emergency stop |
Yes | ||
With axe |
Yes | ||
Suitable for power circuit breaker |
Yes | ||
Suitable for switch disconnector |
Yes |
