Комплект для присоединения 630A/800A/1000A, NZM4/NZM12 (NZM4-XAS12-1000) (285612)

Комплект для переоборудования N(ZM)12 в N(ZM)4.

Используя планки с зажимами из комплекта для замены можно изменить все 3-полюсные NZM12 или N12 на соединительные размеры NZM4 или N4, которые выпущены начиная с 1983 года.

Замена невозможна для 4-полюсных базовых устройств, а также устройств с выдвижным вариантом монтажа и дистанционным приводом.

Содержимое комплекта для замены N(ZM)4-XAS12…:

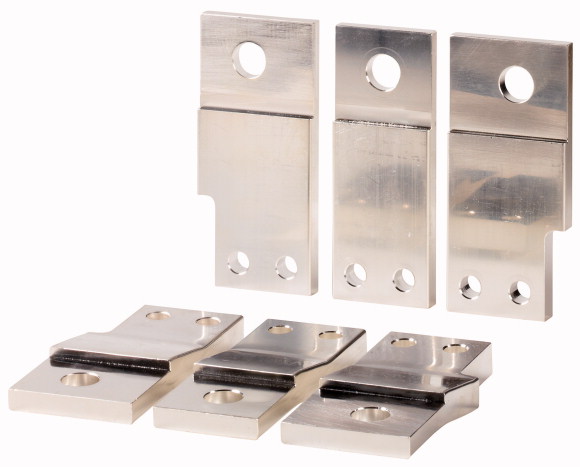

3 удлинителя подключения со стороны выдува

3 удлинителя подключения со стороны ZM

2 монтажных уголка

4 крепежных винта

4 разделителя фаз

6 крепежных винтов, гаек и зажимных шайб

Бумажный шаблон для сверления отверстий в AWA

Комплекты для замены имеют одинаковые размеры с типами N(ZM)12…, которые соответствуют состоянию производства с 02.97 до сегодняшнего дня.

Особенность:

N(ZM)12-800 до 02.97 изготавливался с планками с зажимами 10 мм вместо 8 мм. Для этих типов клиент должен определить год выпуска устройства посредством измерения толщины планки и заказать комплект для замены N(ZM)4-XAS12-1250.

Пример:

N(ZM)12-800…(1000) > N(ZM)4-XAS12-1000

N(ZM)12-800 vor 02/97 > N(ZM)4-XAS12-1250

N(ZM)12-1250 > N(ZM)4-XAS12-1250

N(ZM)12-1600 > N(ZM)4-XAS12-1600

Дополнение для устройств 1983 года выпуска!

В данном случае можно полностью использовать комплект для замены силовых разъединителей. Для автоматических выключателей в "длинном" исполнении ZM адаптеры подходят только сверху! Внизу устройства примерно на 65 мм длиннее и нижнее подключение размещено на примерно 26 мм глубже. В связи с этим адаптеры для низа слишком короткие и высота не совпадает.
