Количество проводников |
3-полюсн. | ||
Принадлежности |

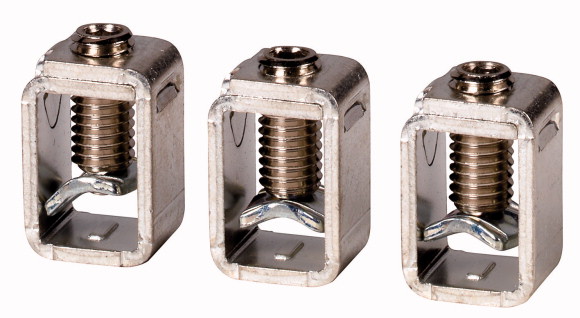

Столбчатый зажим | ||
Номинальный ток |
In | A |
 160
|
Применяемое для |
NZM2(-4), PN2(-4), N(S)2(-4) | ||
Поперечные сечения соединения |
|||
Тип провода |
|||
Медный/алюминиевый кабель |
Медный кабель | ||
Поперечные сечения соединения |
|||
тонкопроволочный |
мм2 |
1 x 10 - 185 2 x 4 - 70 В зависимости от производителя кабеля можно подключить кабель сечением до 95 мм? |
|
AWG/kcmil |
мм2 | 1 x 12 - 350 | |
Поперечные сечения соединения |
|||
Медная полоса Количество сегментов x ширина x толщина сегмента |
мм2 |
мин. 2 x 9 x 0,8 макс. 10 x 16 x 0,8 или макс. (2 x) 8 x 15,5 x 0,8 |
|
| указания Дополнение к типу и тип включает в себя детали для верхней и нижней стороны выключателя для 3- или 4-полюсных выключателей. Комплект переоснащения для выключателей с винтовым соединением. Монтаж в корпусе выключателя. O = установка сверху U = установка снизу Ue
Для тонкопроволочных и очень гибких жил требуется использовать наконечники. Максимальное указанное поперечное сечение только многожильное и подключается без оконечных муфт. |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
| Low-voltage industrial components (EG000017) / Wiring set for power circuit breaker (EC002050) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Wiring set for circuit breaker (ecl@ss8.1-27-37-04-24 [ACN957008]) | |||
Suitable for number of poles |
3 | ||
Model |
- |
