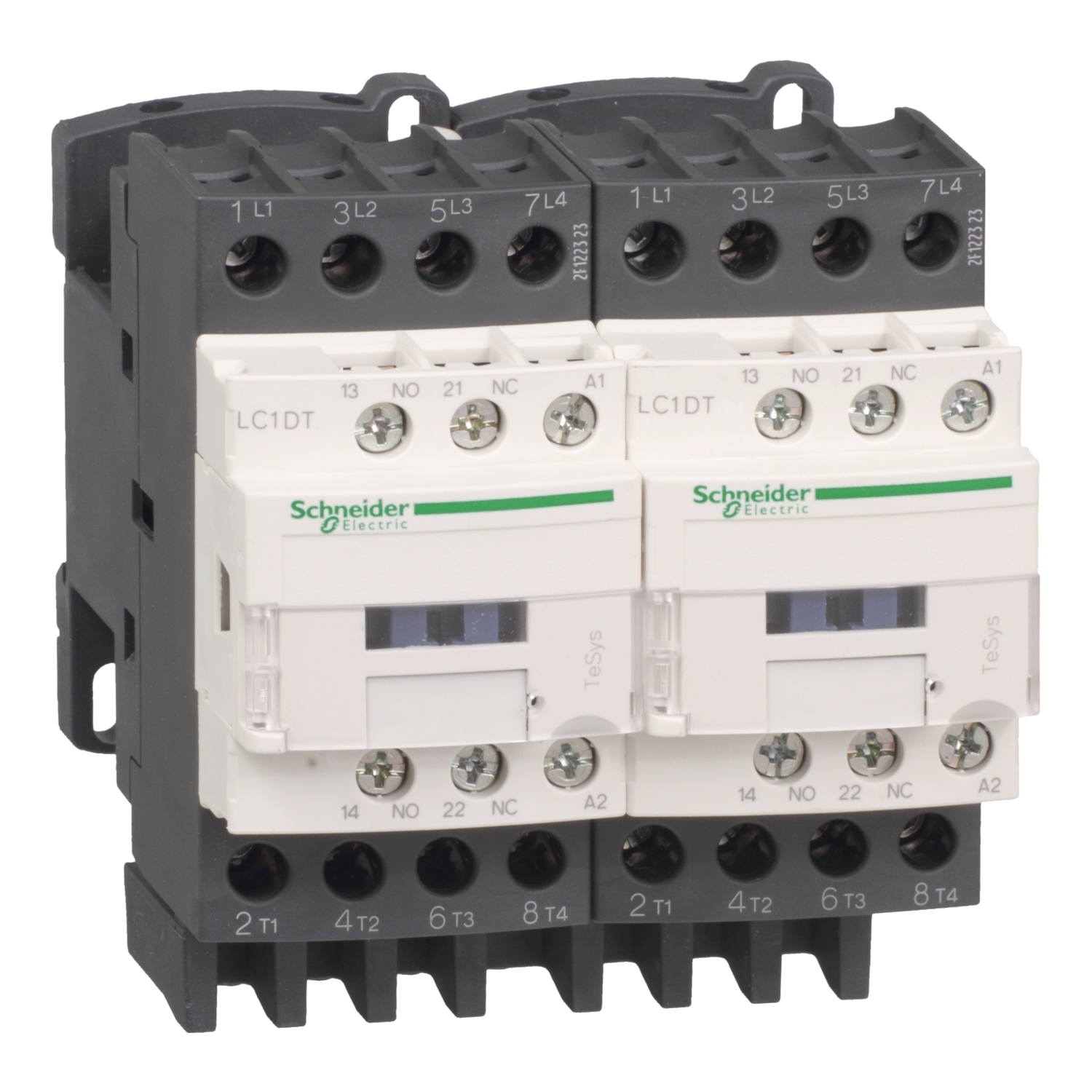

КОНТ.РЕВ.4P(4НО), АС1 40А, НО+НЗ, 415V 50ГЦ (LC2DT40N7)

TeSys

TeSys D

Контакторный переключатель

LC2D

Активная нагрузка

AC-1

Предварительно собранный с силовой сборной шиной реверсирования

4P

4 Н.О.

<= 300 В постоянный ток для силовая цепь
<= 690 V переменный ток 25...400 Hz для силовая цепь

40 А (<= 60 °C) в <= 440 V переменный ток AC-1 для силовая цепь

Пер. ток 50/60 Гц

415 V пер. ток 50/60 Hz

1 Н.О. + 1 Н.З.

6 кВ в соответствии с IEC 60947

III

40 А в <= 60 °C для силовая цепь
10 А в <= 60 °C для цепь сигнализации

450 А в 440 V для силовая цепь в соответствии с IEC 60947
140 А переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1
250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1

450 А в 440 V для силовая цепь в соответствии с IEC 60947

120 А <= 40 °C 1 мин силовая цепь
240 А <= 40 °C 10 с силовая цепь
380 А <= 40 °C 1 с силовая цепь
50 А <= 40 °C 10 мин силовая цепь
100 А 1 с цепь сигнализации
120 А 500 мс цепь сигнализации
140 А 100 мс цепь сигнализации

40 А gG в <= 690 V координация тип 2 для силовая цепь
63 А gG в <= 690 V координация тип 1 для силовая цепь
10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1

2 мОм в 50 Гц - Ith 40 А для силовая цепь

600 В для силовая цепь сертификации CSA
600 В для силовая цепь сертификации UL
690 В для силовая цепь в соответствии с IEC 60947-4-1
690 В для цепь сигнализации в соответствии с IEC 60947-1
600 В для цепь сигнализации сертификации CSA
600 В для цепь сигнализации сертификации UL

1.4 Mcycles 40 A AC-1 <= 440 V

3.2 Вт AC-1

С

Механический

Монтаж на панель
Рейка

CSA C22.2 № 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508

UL
CSA
CCC
EAC
GL
BV
DNV
RINA

Цепь управления : винтовой зажим 2 кабель (-и) 1...2,5 мм² - жесткость кабеля: гибкий - с кабельный наконечник
Цепь управления : винтовой зажим 1 кабель (-и) 1...4 мм² - жесткость кабеля: гибкий - без кабельный наконечник
Цепь управления : винтовой зажим 2 кабель (-и) 1...4 мм² - жесткость кабеля: гибкий - без кабельный наконечник
Цепь управления : винтовой зажим 1 кабель (-и) 1...4 мм² - жесткость кабеля: гибкий - с кабельный наконечник
Цепь управления : винтовой зажим 1 кабель (-и) 1...4 мм² - жесткость кабеля: жесткий кабель - без кабельный наконечник
Цепь управления : винтовой зажим 2 кабель (-и) 1...4 мм² - жесткость кабеля: жесткий кабель - без кабельный наконечник
Силовая цепь : разъем 1 кабель (-и) 2,5...10 мм² - жесткость кабеля: гибкий - без кабельный наконечник
Силовая цепь : разъем 2 кабель (-и) 2,5...10 мм² - жесткость кабеля: гибкий - без кабельный наконечник
Силовая цепь : разъем 1 кабель (-и) 2,5...10 мм² - жесткость кабеля: гибкий - с кабельный наконечник
Силовая цепь : разъем 2 кабель (-и) 2,5...10 мм² - жесткость кабеля: гибкий - с кабельный наконечник
Силовая цепь : разъем 1 кабель (-и) 2.5...16 мм² - жесткость кабеля: жесткий кабель - без кабельный наконечник
Силовая цепь : разъем 2 кабель (-и) 2.5...16 мм² - жесткость кабеля: жесткий кабель - без кабельный наконечник

Цепь управления : 1.7 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм
Цепь управления : 1.7 Н-м - винтовой зажим - с помощью отвертки Philips No 2
Силовая цепь : 1.7 Н-м - разъем - с помощью отвертки плоск. Ø 6 мм
Силовая цепь : 1.7 Н-м - разъем - с помощью отвертки Philips No 2

4...19 мс отключение
12...22 мс включение

B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1

15 млн. циклов

3600 цикл/ч в <= 60 °C

Без встроенного модуля защиты от перегрузок

0,3...0,6 Uc отпускание в 60 °C, переменный ток 50/60 Hz
0,8...1,1 Uc находится в состоянии работы в 60 °C, переменный ток 50 Hz
0,85...1,1 Uc находится в состоянии работы в 60 °C, переменный ток 60 Hz

70 В·А в 20 °C (cos ϕ 0.75) 60 Hz
70 В·А в 20 °C (cos ϕ 0.75) 50 Гц

7.5 В·А в 20 °C (cos ϕ 0.3) 60 Hz
7 В·А в 20 °C (cos ϕ 0.3) 50 Гц

2...3 Вт в 50/60 Гц

Тип механически связанный (1 Н.О. + 1 Н.З.) в соответствии с IEC 60947-5-1
Тип дублирующий контакт (1 Н.З.) в соответствии с IEC 60947-4-1

25...400 Гц

5 мА для цепь сигнализации

17 В для цепь сигнализации

1.5 мс при снятии напряжения (между НЗ и НО контактом)
1.5 мс при подаче напряжения (между НЗ и НО контактом)

> 10 МОм для цепь сигнализации

IP20 лицевая панель в соответствии с IEC 60529

TH в соответствии с IEC 60068-2-30

3

-5...60 °C

-60...80 °C

-40...70 °C при Uc

3000 м без ухудшение характеристик по температуре

850 °C в соответствии с IEC 60695-2-1

V1 в соответствии с UL 94

Вибрации контактор разомкнут 2 g (ном.), 5...300 Гц
Вибрации контактор замкнут 4 g (ном.), 5...300 Гц
Удары контактор замкнут 15 g (ном.) в течение 11 мс
Удары контактор разомкнут 8 g (ном.) в течение 11 мс

91 мм

90 мм

98 мм

0.85 кг

Продукт категории Green Premium

Декларация о соответствии Schneider Electric

Продукт не содержит особо опасных веществ в количествах, превышающее норму.

Доступно

Доступно

Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки
