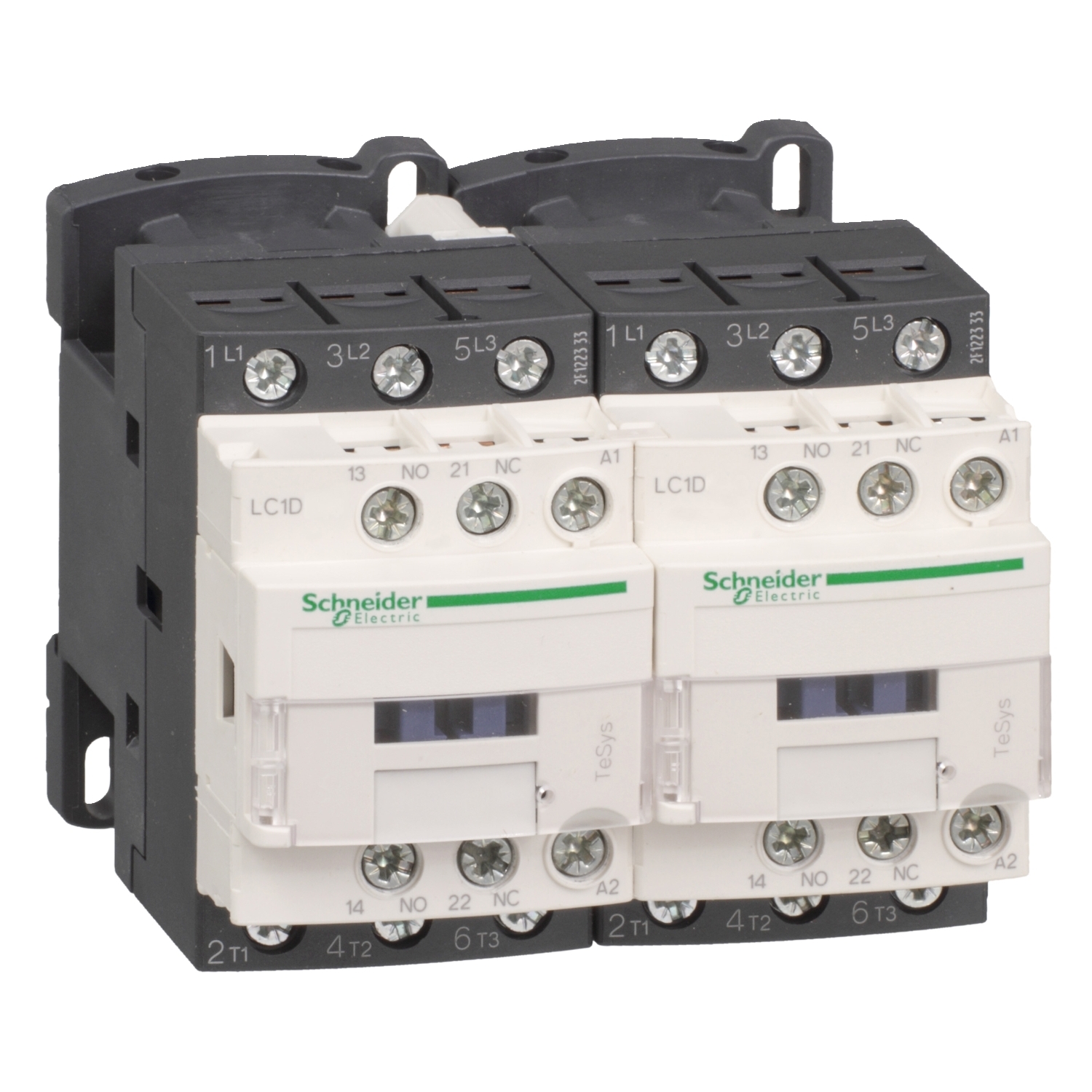

КОНТ.РЕВЕРС.D3Р, 25A, НО+НЗ, 220V DС, 2.4ВТ (LC2D25ML)

TeSys

TeSys D

Реверсивный контактор

LC2D

Управление электродвигателем
Активная нагрузка

AC-1
AC-3

Предварительно собранный с силовой сборной шиной реверсирования

3P

3 Н.О.

<= 300 В постоянный ток для силовая цепь
<= 690 V переменный ток 25...400 Hz для силовая цепь

25 А (<= 60 °C) в <= 440 V переменный ток AC-3 для силовая цепь
40 А (<= 60 °C) в <= 440 V переменный ток AC-1 для силовая цепь

11 кВт в 380...400 V переменный ток 50/60 Гц
15 кВт в 500 V переменный ток 50/60 Гц
15 кВт в 660...690 V переменный ток 50/60 Гц
5.5 кВт в 220...230 V переменный ток 50/60 Гц
11 кВт в 415...440 V переменный ток 50/60 Гц

2 лс в 115 V переменный ток 50/60 Гц для 1 фаза электродвигатели
3 лс в 230/240 V переменный ток 50/60 Гц для 1 фаза электродвигатели
5 лс в 200/208 V переменный ток 50/60 Гц для 3 фазы электродвигатели
7.5 лс в 230/240 V переменный ток 50/60 Гц для 3 фазы электродвигатели
15 лс в 460/480 V переменный ток 50/60 Гц для 3 фазы электродвигатели
20 лс в 575/600 V переменный ток 50/60 Гц для 3 фазы электродвигатели

Пост. ток низкое потребление

220 V пост. ток

1 Н.О. + 1 Н.З.

6 кВ в соответствии с IEC 60947

III

40 А в <= 60 °C для силовая цепь
10 А в <= 60 °C для цепь сигнализации

450 А в 440 V для силовая цепь в соответствии с IEC 60947
140 А переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1
250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1

450 А в 440 V для силовая цепь в соответствии с IEC 60947

120 А <= 40 °C 1 мин силовая цепь
240 А <= 40 °C 10 с силовая цепь
380 А <= 40 °C 1 с силовая цепь
50 А <= 40 °C 10 мин силовая цепь
100 А 1 с цепь сигнализации
120 А 500 мс цепь сигнализации
140 А 100 мс цепь сигнализации

40 А gG в <= 690 V координация тип 2 для силовая цепь
63 А gG в <= 690 V координация тип 1 для силовая цепь
10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1

2 мОм в 50 Гц - Ith 40 А для силовая цепь

600 В для силовая цепь сертификации CSA
600 В для силовая цепь сертификации UL
690 В для силовая цепь в соответствии с IEC 60947-4-1
690 В для цепь сигнализации в соответствии с IEC 60947-1
600 В для цепь сигнализации сертификации CSA
600 В для цепь сигнализации сертификации UL

1.65 млн. циклов 25 А AC-3 при Ue <= 440 V
1.4 млн. циклов 40 А AC-1 при Ue <= 440 V

3.2 Вт AC-1
1.25 Вт AC-3

С

Механический

Монтаж на панель
Рейка

CSA C22.2 № 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508

BV
CCC
CSA
DNV
GL
GOST
LROS (Lloyds register of shipping)
RINA
UL

Цепь управления : винтовой зажим 2 кабель (-и) 1...2,5 мм² - жесткость кабеля: гибкий - с кабельный наконечник
Силовая цепь : винтовой зажим 1 кабель (-и) 1.5...10 мм² - жесткость кабеля: жесткий кабель - без кабельный наконечник
Цепь управления : винтовой зажим 1 кабель (-и) 1...4 мм² - жесткость кабеля: гибкий - без кабельный наконечник
Цепь управления : винтовой зажим 2 кабель (-и) 1...4 мм² - жесткость кабеля: гибкий - без кабельный наконечник
Цепь управления : винтовой зажим 1 кабель (-и) 1...4 мм² - жесткость кабеля: гибкий - с кабельный наконечник
Цепь управления : винтовой зажим 1 кабель (-и) 1...4 мм² - жесткость кабеля: жесткий кабель - без кабельный наконечник
Цепь управления : винтовой зажим 2 кабель (-и) 1...4 мм² - жесткость кабеля: жесткий кабель - без кабельный наконечник
Силовая цепь : винтовой зажим 1 кабель (-и) 2,5...10 мм² - жесткость кабеля: гибкий - без кабельный наконечник
Силовая цепь : винтовой зажим 2 кабель (-и) 2,5...10 мм² - жесткость кабеля: гибкий - без кабельный наконечник
Силовая цепь : винтовой зажим 1 кабель (-и) 1...10 мм² - жесткость кабеля: гибкий - с кабельным наконечником
Силовая цепь : винтовой зажим 2 кабель (-и) 1.5...6 мм² - жесткость кабеля: гибкий - с кабельный наконечник
Силовая цепь : винтовой зажим 2 кабель (-и) 2,5...10 мм² - жесткость кабеля: жесткий кабель - без кабельный наконечник

Цепь управления : 1.7 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм
Цепь управления : 1.7 Н-м - винтовой зажим - с помощью отвертки Philips No 2
Силовая цепь : 2.5 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм
Силовая цепь : 2.5 Н-м - винтовой зажим - с помощью отвертки Philips No 2

65.45...88.55 мс включение
20...30 мс отключение

B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1

30 млн. циклов

3600 цикл/ч в <= 60 °C

Встроенный симметричный защитный стабилитрон

0,1...0,3 Uc отпускание в 60 °C, постоянный ток
0,8...1,25 Uc находится в состоянии работы в 60 °C, постоянный ток

40 мс

2.4 Вт в 20 °C

2.4 Вт в 20 °C

Тип механически связанный (1 Н.О. + 1 Н.З.) в соответствии с IEC 60947-5-1
Тип дублирующий контакт (1 Н.З.) в соответствии с IEC 60947-4-1

25...400 Гц

5 мА для цепь сигнализации

17 В Цепь сигнализации

1.5 мс при снятии напряжения (между НЗ и НО контактом)
1.5 мс при подаче напряжения (между НЗ и НО контактом)

> 10 МОм для цепь сигнализации

IP20 лицевая панель в соответствии с IEC 60529

TH в соответствии с IEC 60068-2-30

3

-20...60 °C

-60...80 °C

-40...70 °C при Uc

3000 м без ухудшение характеристик по температуре

850 °C в соответствии с IEC 60695-2-1

V1 в соответствии с UL 94

Вибрации контактор разомкнут 2 g (ном.), 5...300 Гц
Вибрации контактор замкнут 4 g (ном.), 5...300 Гц
Удары контактор замкнут 15 g (ном.) в течение 11 мс
Удары контактор разомкнут 8 g (ном.) в течение 11 мс

85 мм

90 мм

101 мм

1.117 кг

Продукт категории Green Premium

Декларация о соответствии Schneider Electric

Продукт не содержит особо опасных веществ в количествах, превышающее норму.

Информация о конце срока службы

Доступно

Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки
