Артикул:
90351
Внутрений код:
EAT-90351
Дилерский сертификат
56 кб
Техническая документация
239,7 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
737.58 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок

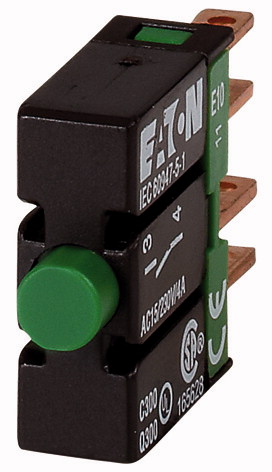

Ассортимент |
Дополнительное оснащение | ||
Отдельное устройство/законченное устройство |
Отдельное устройство | ||
Основная функция дополнительного оснащения |
Контактные элементы | ||
Техника присоединения |
ножевой контакт | ||
Описание |
допустимое рабочее напряжение: 5 - 250 В | ||
Назначение контактов |
|||
Замык. = замыкающий контакт |
1 замык | ||
графические условные обозначения |
|
||
Диаграмма хода контакта, ход в соединении с фронтальным элементом |
|
||
Класс защиты |
IP20 с ISH2,8 | ||
Подключение к SmartWire-DT |
нет |
Технические характеристики
| Общая информация | |||
Стандарты и положения |
IEC/EN 60947, VDE 0660 | ||
Механический срок службы |
Переключения | x 106 | > 100 |
частота приведения в действие |
Переключения/ч |
3600
|
|
Сила нажатия |
N |
3
|
|
Класс защиты IEC/EN 60529 |
IP20 с ISH2,8 | ||
Стойкость к климатическим воздействиям |
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
||
Температура окружающей среды |
|||
разомкнут |
°C | -25 - +60 | |
в капсульном корпусе |
°C | - 25 - 40 | |
установочное положение |
любая | ||
Удароустойчивость |
g |
> 40 согл. IEC 60068-2-27 Длительность ударного воздействия 11 мс Полусинус |
|
Поперечные сечения соединения |
мм2 | 0,5 - 1,0 | |
Плоские ножевые клеммы |
2,8 x 0,8 мм согл. DIN 46244 | ||
Быстроразъёмный соединитель |
2,8 x 0,8 мм согл. DIN 46247 и IEC 60760 | ||
| Контакты | |||
Номинальная устойчивость к импульсу |
Uimp | В перем. тока | 4000 |
Номинальные выдерживаемые напряжения изоляции |
Ui | В | 250 |
Категория перенапряжения / степень загрязнения |
III/3 | ||
Номинальное напряжение |
Ue | В перем. тока | 250 |
Надёжность управляющей системы |
|||
при 24 В пост. тока/5 мА |
HF | Частота отказов | < 10-7 (т.е. 1 отказ на 107 соединений) |
при 5 В пост. тока/1 мА |
HF | Частота отказов | < 5 x 10-6 (т.е. 1 отказ на 5 x 106 соединений) |
Применение изолированного обжимного наконечника ISH 2,8 |
>24 В переменного/постоянного тока рекомендуется >50 В переменного тока или 120 В постоянного тока являются обязательными, даже на свободных подключениях с плоскими штекерами |
||
макс. защита от короткого замыкания |
|||
без плавкого предохранителя |
Тип | FAZ-B6/1 | |
Предохранитель |
gG/gL | A | 10 |
| Коммутационная способность | |||
Расчетный рабочий ток |
Ie | A | |
AC-15 |
|||
24 В |
Ie | A | 4 |
48 В |
Ie | A | 4 |
110 В |
Ie | A | 4 |
220 В 230 В 240 В |
Ie | A | 4 |
DC-13 |
|||
24 В |
Ie | A | 1.5 |
42 В |
Ie | A | 1 |
60 В |
Ie | A | 0.8 |
110 В |
Ie | A | 0.5 |
220 В |
Ie | A | 0.2 |
Электрический срок службы AC-15 по IEC/EN 60947-5-1 при 230 В; Ie = расчетный рабочий ток |
|
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 4 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0.1 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 0 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 60 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Auxiliary contact block (EC000041) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Component for low-voltage switching technology / Auxiliary switch block (ecl@ss8.1-27-37-13-02 [AKN342010]) | |||
Number of contacts as change-over contact |
0 | ||
Number of contacts as normally open contact |
1 | ||
Number of contacts as normally closed contact |
0 | ||
Rated operation current Ie at AC-15, 230 V |
A | 6 | |
Type of electric connection |
Screw connection | ||
Model |
Top mounting | ||
Mounting method |
Front fastening |
