Артикул:
115965
Внутрений код:
EAT-115965
Дилерский сертификат
56 кб
Техническая документация
242,5 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
6 458.93 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок

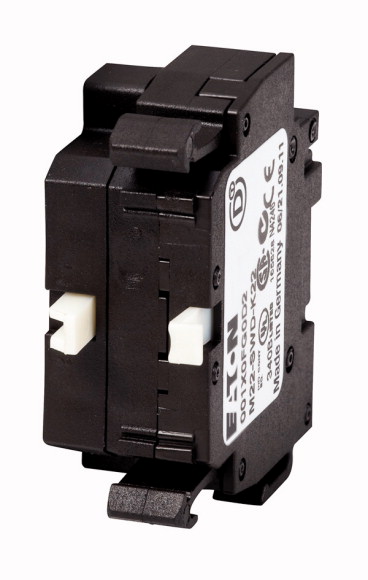

Основная функция дополнительного оснащения |
Функциональные элементы | ||
Функция |
для использования вместе с элементами управления RMQ-Titan M22-... | ||
Контакты |
2 переключающих контакта | ||
крепление |
Фронтальная установка | ||
графические условные обозначения |
|
||
Диаграмма хода контакта ход в соединении с фронтальным элементом |
|
||
Распайка |
|
||
Подключение к SmartWire-DT |
да |
Технические характеристики
| Общая информация | |||
Стандарты и положения |
IEC/EN 61131-2 EN 50178 |
||
Размеры (Ш x В x Г) |
мм | 17 x 42 x 39 | |
Вес |
g | 14 | |
установочное положение |
любая | ||
| Механические внешние условия | |||
Класс защиты (IEC/EN 60529, EN50178, VBG 4) |
IP20 | ||
Колебания (IEC/EN 61131-2:2008) |
|||
постоянная амплитуда 3,5 мм |
Гц | 5 - 8.4 | |
постоянное ускорение 1 г |
Гц | 8.4 - 150 | |
Удароустойчивость (IEC/EN 60068-2-27) полусинус 15 г/11 мс |
Шоки | 9 | |
Падение (IEC/EN 60068-2-31) |
Высота падения | мм | 50 |
свободное падение, в упаковке (IEC/EN 60068-2-32) |
M | 0.3 | |
| Электромагнитная совместимость (ЭМС) | |||
Категория перенапряжения |
Не используется | ||
Степень загрязнения |
2 | ||
Электростатическая разрядка (IEC/EN 61131-2:2008) |
|||
Выход воздуха (уровень 3) |
кВ | 8 | |
Разряд контакта (уровень 2) |
кВ | 4 | |
Электромагнитные поля (IEC/EN 61131-2:2008) |
|||
80 - 1000 мГц |
V/m | 10 | |
1,4 - 2 ГГц |
V/m | 3 | |
2 - 2,7 ГГц |
V/m | 1 | |
Подавление радиочастотных помех (SmartWire-DT) |
EN 55011 Класс A | ||
Импульсное напряжение (IEC/EN 61131-2:2008, уровень 3) |
|||
Кабель питания |
кВ | 2 | |
Кабель SmartWire-DT |
кВ | 1 | |
Впуск (IEC/EN 61131-2:2008, уровень 3) |
В | 10 | |
| Климатические внешние условия | |||
Относительная влажность воздуха |
|||
Конденсация |
Предотвратить конденсацию, воспользовавшись соответствующими мерами | ||
относительная влажность воздуха, без конденсации (IEC/EN 60068-2-30) |
% | 5 - 95 | |
| Сеть SmartWire-DT | |||
Тип абонента |
Абоненты SmartWire-DT (подчиненное устройство) | ||
Адресация |
автоматически | ||
Индикация состояния |
Светодиод | зеленый | |
Подключение |
Разъем, 8-полюсный | ||
Соединительный штекер |
SWD4-8SF2-5 | ||
| Интерфейс полевой шины | |||
Настройка скорости передачи данных |
автоматически |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 0 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 0.3 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -30 | |
Макс. рабочая температура |
°C | 70 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Auxiliary contact block (EC000041) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Component for low-voltage switching technology / Auxiliary switch block (ecl@ss8.1-27-37-13-02 [AKN342010]) | |||
Number of contacts as change-over contact |
0 | ||
Number of contacts as normally open contact |
2 | ||
Number of contacts as normally closed contact |
2 | ||
Rated operation current Ie at AC-15, 230 V |
A | 0 | |
Type of electric connection |
Flat plug-in connection | ||
Model |
Top mounting | ||
Mounting method |
Front fastening |
