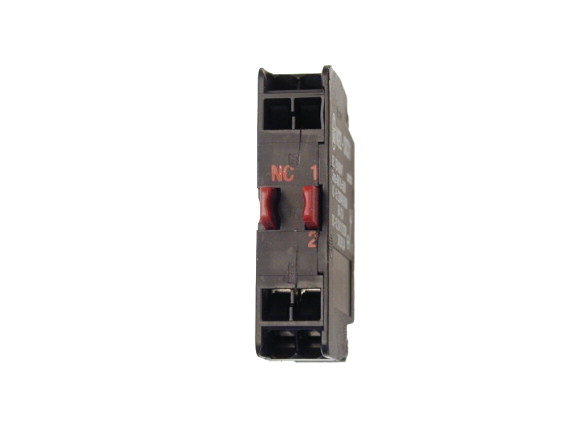

Артикул:
216387
Внутрений код:
EAT-216387
• Cрок поставки 2-7 дней - 117 шт.
677.35 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |
Дополнительное оснащение | ||
Отдельное устройство/законченное устройство |
Функциональный блок | ||
Основная функция дополнительного оснащения |
Контактные элементы | ||
Контрольные знаки |
|
||
Техника присоединения |
Cage Clamp | ||
крепление |
Крепление базовой части | ||
Описание |
Cage Clamp - зарегистрированная торговая марка компании WAGO Kontakttechnik GmbH, Minden. | ||
Назначение контактов |
|||
Разм. = размыкающий контакт |
1 разм. | ||
Указание |
= защитная функция посредством принудительного размыкания согласно IEC/EN 60947-5-1.
|
||
Ход органа управления и приводное усилие согл. DIN EN 60947-5-1, гл. 5.4.1 |
|||
Принудительное размыкание |
мм | 4.8 | |
Макс. ход |
мм | 5.7 | |
Минимальное усилие для принудительного размыкания |
N | 15 | |
графические условные обозначения |
|
||
Диаграмма хода контакта, ход в соединении с фронтальным элементом |
|
||
Распайка |
|
||
Класс защиты |
IP20 | ||
Подключение к SmartWire-DT |
нет | ||
Способ подключения |
Одиночный контакт | ||
|
указания макс. 3 шт. на нижнюю часть корпуса |
Технические характеристики
| Общая информация | |||
Стандарты и предписания |
IEC 60947-5-1 | ||
Механический срок службы |
Переключения | x 106 | > 5 |
частота приведения в действие |
Переключения/ч |
3600
|
|
Сила нажатия |
N |
5
|
|
Класс защиты |
IP20 | ||
Стойкость к климатическим воздействиям |
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
||
Температура окружающей среды |
|||
разомкнут |
°C | -25 - +70 | |
Удароустойчивость согласно IEC 60068-2-27 длительность ударного воздействия 11 мс, полусинус |
g | > 30 | |
Поперечные сечения соединения |
мм? | ||
одножильный |
мм2 | 0,75 - 2,5 | |
многожильный |
мм2 | 0,5 - 2,5 | |
тонкопроволочный с оконечной муфтой |
мм2 | 0,5 - 1,5 | |
| Контакты | |||
Номинальная устойчивость к импульсу |
Uimp | В перем. тока | 6000 |
Номинальные выдерживаемые напряжения изоляции |
Ui | В | 500 |
Категория перенапряжения / степень загрязнения |
III/3 | ||
Надёжность управляющей системы |
|||
при 24 В пост. тока/5 мА |
HF | Частота отказов | < 10-7 (т.е. 1 отказ на 107 соединений) |
при 5 В пост. тока/1 мА |
HF | Частота отказов | < 5 x 10-6 (т.е. 1 отказ на 5 x 106 соединений) |
макс. защита от короткого замыкания |
|||
без плавкого предохранителя |
Тип | PKZM0-10/FAZ-B6/1 | |
Предохранитель |
gG/gL | A | 10 |
| Коммутационная способность | |||
Расчетный рабочий ток |
Ie | A | |
AC-15 |
|||
115 В |
Ie | A | 6 |
220 В 230 В 240 В |
Ie | A | 6 |
380 В 400 В 415 В |
Ie | A | 4 |
500 В |
Ie | A | 2 |
DC-13 |
|||
24 В |
Ie | A | 3 |
42 В |
Ie | A | 1.7 |
60 В |
Ie | A | 1.2 |
110 В |
Ie | A | 0.8 |
220 В |
Ie | A | 0.3 |
Электрический срок службы |
|||
AC-15 |
|||
230 В/0,5 A |
Переключения | x 106 | 1.6 |
230 В/1,0 A |
Переключения | x 106 | 1 |
230 В/3,0 A |
Переключения | x 106 | 0.7 |
DC-13 |
|||
12 В/2,8 A |
Переключения | x 106 | 1.2 |
| Вспомогательный контакт | |||
Условный ток короткого замыкания |
Iq | кА | 1 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 6 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0.11 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 0 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 70 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Auxiliary contact block (EC000041) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Component for low-voltage switching technology / Auxiliary switch block (ecl@ss8.1-27-37-13-02 [AKN342010]) | |||
Number of contacts as change-over contact |
0 | ||
Number of contacts as normally open contact |
0 | ||
Number of contacts as normally closed contact |
1 | ||
Rated operation current Ie at AC-15, 230 V |
A | 6 | |
Type of electric connection |
Spring clamp connection | ||
Model |
Top mounting | ||
Mounting method |
Floor fastening |
