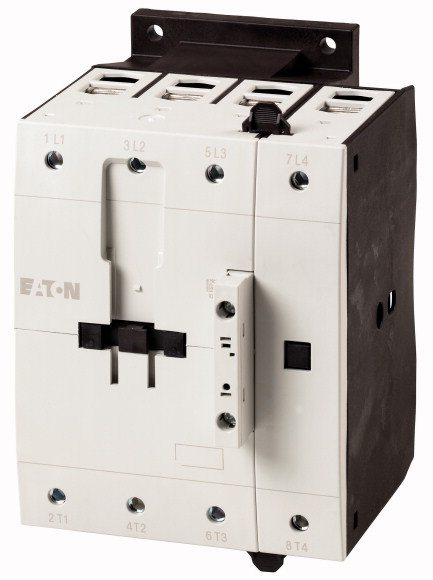

контактор 200А, 4 полюса, управляющее напряжение 24-48В (AC), категория применения AC1 (DILMP200(RAC24)) (109924)

Отложить

Сравнить

Артикул: 109924

Внутрений код: EAT-109924

Дилерский сертификат 56 кб

Техническая документация 445,3 кб

Предварительный просмотр в 3D

Характеристики

Количество полюсов

—

Номинальный ток АС-3, 400В; А

—

200

Тип управляющего напряжения

—

24-48V AC

• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)

122 724.66 руб./шт

В корзину

Купить в 1 клик

Рассчитать доставку

Короткий срок поставки

Клиентский сервис

Доступная цена

Товар сертифицирован

Программа поставок

Ассортимент			Силовые контакторы
Применение			Силовой контактор для 4-полюсных потребителей
Подассортимент			Силовые контакторы до 200 A, 4-полюсн.
Категория применения			AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы
Техника присоединения			Винтовые клеммы
Полюсы			4-полюсн.
Расчетный рабочий ток
AC-1
обычный термический ток, 3-полюсный, 50 - 60 Гц
при 40 °C	I_th=I_e	A	200
при 50 °C	I_th=I_e	A	188
при 55 °C	I_th=I_e	A	180
при 60 °C	I_th=I_e	A	172
графические условные обозначения
Применяемое для			DILM150-XHI(A)(V)… DILM1000-XHI(V)…
Управляющее напряжение			RAC 24: 24 V 50/60 Hz
Род тока: перем. ток/пост. ток			Питание перем. тока
указания			Коммутирующие элементы согласно EN 50012. Встроенная схема защиты электроники управления.

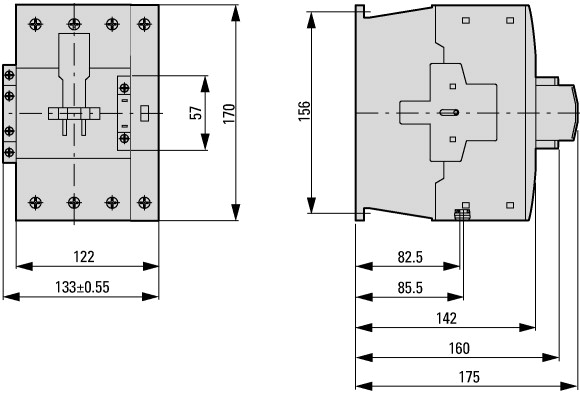

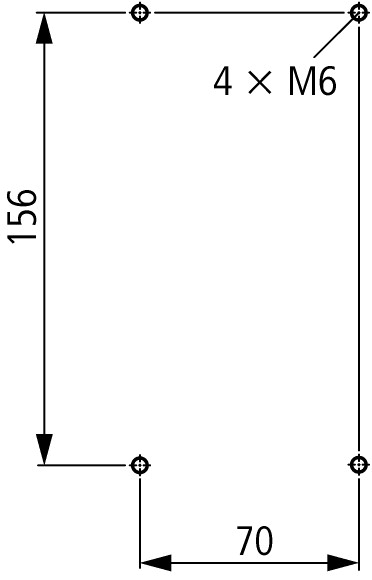

Технические характеристики

Общая информация
Стандарты и предписания			IEC/EN 60947, VDE 0660, UL, CSA
Механический срок службы
Работа от перем. тока	Переключения	x 10⁶	10
Управляется постоянным током DC	Переключения	x 10⁶	10
Частота коммутаций, механическая
Работа от перем. тока	Переключения/ч		3600
Управляется постоянным током DC	Переключения/ч		3600
Стойкость к климатическим воздействиям			Влажный нагрев, постоянный, в соответствии с IEC 60068-2-3 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей среды
разомкнут		°C	-25 - +60
в капсульном корпусе		°C	- 25 - 40
Хранение		°C	- 40 - 80
установочное положение
установочное положение
Удароустойчивость (IEC/EN 60068-2-27)
Импульс полусинуса 10 мс
Цепи главного тока
Замыкающие контакты		g	10
Вспомогательные блок-контакты
Замыкающие контакты		g	7
Размыкающие контакты		g	5
Класс защиты			IP00
Защита от прикосновения при вертикальном управлении спереди (EN 50274)			защита от прикосновения пальцами и тыльной стороной кистей рук
Длина зачистки		мм	15
Поперечные сечения соединения главного провода
тонкопроволочный с оконечной муфтой		мм²	1 x (10 - 95) 2 x (10 - 70)
многожильный		мм²	1 x (16 - 120) 2 x (16 - 95)
одно- или многожильные		AWG	8 - 3/0
Плоский провод	Количество сегментов x ширина x толщина	мм	2 x (6 x 16 x 0,8)
Соединительный винт			M10
Начальный пусковой момент		Нм	14
Длина зачистки		мм	15
Поперечные сечения подсоединяемых вспомогательных проводов
одножильный		мм²	1 x (0,75 - 4) 2 x (0,75 - 4)
тонкопроволочный с оконечной муфтой		мм²	1 x (0,75 - 2,5) 2 x (0,75 - 2,5)
одно- или многожильные		AWG	18 - 14
Длина зачистки		мм	10
Соединительный винт			M3,5
Начальный пусковой момент		Нм	1,2
Инструменты
Главный провод
внутренний шестигранник	SW	мм	5
Кабели системы управления
Отвертка с профилем Pozidriv		Размер	2
Стандартная отвёртка		мм	0,8 x 5,5 1 x 6
Цепи главного тока
Номинальная устойчивость к импульсу	U_imp	В перем. тока	8000
Категория перенапряжения / степень загрязнения			III/3
Номинальные выдерживаемые напряжения изоляции	U_i	В перем. тока	690
Номинальное напряжение	U_e	В перем. тока	690
Безопасное разъединение согласно EN 61140
между катушкой и контактами		В перем. тока	440
между контактами		В перем. тока	440
Включающая способность (cos ?)	до 690 В	A	1800 согласно IEC/EN 60947
Отключающая способность
220 B 230 B		A	1150
380 B 400 B		A	1150
500 В		A	1150
660 B 690 B		A	800
стойкость к коротким замыканиям
защита от короткого замыкания, макс. предохранитель
Тип координации 2
400 В	gG/gL 500 В	A	250
690 В	gG/gL 690 В	A	200
Тип координации "1"
400 В	gG/gL 500 В	A	250
690 В	gG/gL 690 В	A	200
Переменное напряжение
AC-1
Расчетный рабочий ток
обычный термический ток, 3-полюсный, 50 - 60 Гц
разомкнут
при 40 °C	I_th=I_e	A	200
при 50 °C	I_th=I_e	A	188
при 55 °C	I_th=I_e	A	180
при 60 °C	I_th=I_e	A	172
в капсульном корпусе	I_th	A	160
обычный термический ток, 1-полюсный
разомкнут	I_th	A	516
в капсульном корпусе	I_th	A	464
Расчетная рабочая мощность	P	кВт
220/230 V	P	kW	72
240 V	P	kW	79
380/400 V	P	kW	125
415 V	P	kW	137
440 V	P	kW	145
500 V	P	kW	165
690 V	P	kW	217
AC-3
Расчетный рабочий ток
открытый, 3-полюсный, 50 - 60 Гц
220 B 230 B	I_e	A	115
240 В	I_e	A	115
380 B 400 B	I_e	A	115
415 В	I_e	A	115
440 В	I_e	A	115
500 В	I_e	A	115
660 B 690 B	I_e	A	93
Расчетная рабочая мощность	P	кВт
220 B 230 B	P	кВт	37
240 В	P	кВт	40
380 B 400 B	P	кВт	55
415 В	P	кВт	70
440 В	P	кВт	75
500 В	P	кВт	85
660 B 690 B	P	кВт	90
постоянное напряжение
Расчетный рабочий ток I_e открытый
DC-1
60 В	I_e	A	200
110 В	I_e	A	200
220 В	I_e	A	200
Электрические тепловые потери
3-полюсный, при I_th (60°)		W	60
Сопротивление на полюс		мОм	0.5
Механические приводы
Безопасность по напряжению
Работа от перем. тока, 50 Гц	втягивание	x U_c	0.8 - 1.15
Работа от перем. тока, 50/60 Гц		x U_c	0.8 - 1.15
Работа от перем. тока	Отпускание	x U_c	0.25 - 0.6
Потребляемая мощность катушки в обесточенном состоянии и 1,0 x U_c
Работа от перем. тока, 50/60 Гц	втягивание	VA	180
Работа от перем. тока, 50/60 Гц	втягивание	W	150
Работа от перем. тока, 50/60 Гц	Удержание	VA	3.1
Работа от перем. тока, 50/60 Гц	Удержание	W	2.3
Продолжительность включения		% продолжительность включения	100
Время переключения 100 % U_C (рекомендуемые значения)
Цепи главного тока
Работа от перем. тока
Задержка замыкания		мс	28 - 33
Время открытия		мс	35 - 41
допустимый ток покоя пари активации A1 - A2 из электроники (при сигнале 0)		мА	1
Опробованные рабочие характеристики
Коммутационная способность
максимальная мощность двигателя
трехфазн.
200 В 208 В		л.с.	40
230 В 240 В		л.с.	60
460 В 480 В		л.с.	125
575 В 600 В		л.с.	125
однофазный
115 В 120 В		л.с.	10
230 В 240 В		л.с.	30
Общее применение		A	180
Short Circuit Current Rating		SCCR
Основная номинальная характеристика
SCCR		kA	10
Макс. предохранитель		A	600
макс. CB		A	600
480 В кор. замык.
SCCR (предохранитель)		kA	30/100
Макс. предохранитель		A	300/300 Class J
SCCR (CB)		kA	65
макс. CB		A	250
600 В кор. замык.
SCCR (предохранитель)		kA	30/100
Макс. предохранитель		A	300/300 Class J
SCCR (CB)		kA	30
макс. CB		A	350
Ном. характеристики специального назначения
Электроразрядные лампы (балласт)
480В 60Гц 3-фазн., 277В 60Гц 1-фазн.		A	160
600В 60Гц 3-фазн., 347В 60Гц 1-фазн.		A	160
Лампы накаливания (вольфрам)
480В 60Гц 3-фазн., 277В 60Гц 1-фазн.		A	160
600В 60Гц 3-фазн., 347В 60Гц 1-фазн.		A	160
Воздушные электронагреватели
480В 60Гц 3-фазн., 277В 60Гц 1-фазн.		A	160
600В 60Гц 3-фазн., 347В 60Гц 1-фазн.		A	160
Управление холодильной техникой (только CSA)
LRA 480В 60Гц 3-фазн.		A	540
FLA 480В 60Гц 3-фазн.		A	90
LRA 600В 60Гц 3-фазн.		A	540
FLA 600В 60Гц 3-фазн.		A	90
Управление лифтами
200В 60Гц 3-фазн.		л.с.	30
200В 60Гц 3-фазн.		A	92
240В 60Гц 3-фазн.		л.с.	40
240В 60Гц 3-фазн.		A	104
480В 60Гц 3-фазн.		л.с.	75
480В 60Гц 3-фазн.		A	96
600В 60Гц 3-фазн.		л.с.	100
600В 60Гц 3-фазн.		A	99

Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности	I_n	A	200
Потеря мощности на полюс, в зависимости от тока	P_vid	W	19
Потеря мощности оборудования, в зависимости от тока	P_vid	W	57
Статическая потеря мощности, не зависит от тока	P_vs	W	2.3
Способность отдавать потери мощности	P_ve	W	0
Мин. рабочая температура		°C	-25
Макс. рабочая температура		°C	60
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость			Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции			Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве			Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве			Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению			Требования производственного стандарта выполнены.
10.2.5 Подъём			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки			Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока			Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев			Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция			Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)

Low-voltage industrial components (EG000017) / Power contactor, AC switching (EC000066)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Contactor (LV) / Power contactor, AC switching (ecl@ss8.1-27-37-10-03 [AAB718012])
Rated control supply voltage Us at AC 50HZ	V	24 - 24
Rated control supply voltage Us at AC 60HZ	V	24 - 24
Rated control supply voltage Us at DC	V	0 - 0
Voltage type for actuating		AC
Rated operation current Ie at AC-1, 400 V	A	200
Rated operation current Ie at AC-3, 400 V	A	115
