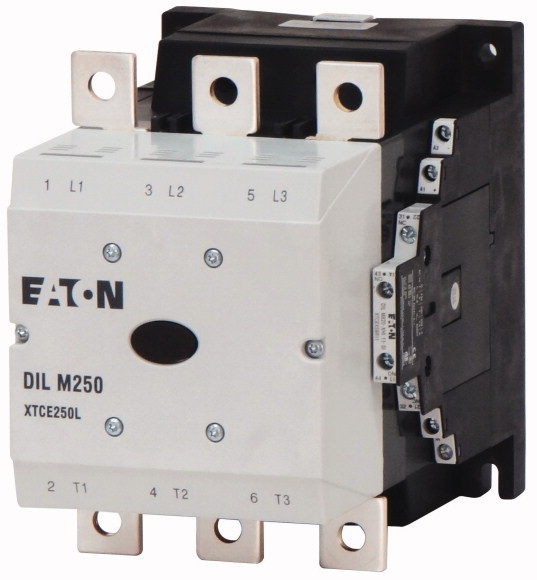

контактор 250А, управляющее напряжение 110-250В (АС, DC), категория применения AC-3, AC-4 (DILM250/22(RA250)) (208201)

Отложить

Сравнить

Артикул: 208201

Внутрений код: EAT-208201

Дилерский сертификат 56 кб

Техническая документация 794,3 кб

Предварительный просмотр в 3D

Характеристики

Вид

—

Контактор

Номинальный непрерывный ток, А

—

250

Номинальный ток АС-3, 400В; А

—

250

Тип управляющего напряжения

—

110-250V AC/DC

• Cрок поставки 2-7 дней - 2 шт.

162 262.44 руб./шт

В корзину

Купить в 1 клик

Рассчитать доставку

Короткий срок поставки

Клиентский сервис

Доступная цена

Товар сертифицирован

Программа поставок

Ассортимент			Силовые контакторы
Применение			Силовой контактор для двигателей
Подассортимент			Комфортные устройства более 170 A
Категория применения			AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы AC-4: электродвигатели с короткозамкнутым ротором: пуск, противотоковое торможение, реверсирование, режим старт-стоп
Техника присоединения			Винтовое соединение
Расчетный рабочий ток
AC-3
380 B 400 B	I_e	A	250
AC-1
обычный термический ток, 3-полюсный, 50 - 60 Гц
разомкнут
при 40 °C	I_th=I_e	A	430
в капсульном корпусе	I_th	A	300
обычный термический ток, 1-полюсный
разомкнут	I_th	A	825
в капсульном корпусе	I_th	A	742
максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц
AC-3
220 B 230 B	P	кВт	75
380 B 400 B	P	кВт	132
660 B 690 B	P	кВт	170
1000 В	P	кВт	108
AC-4
220 B 230 B	P	кВт	62
380 B 400 B	P	кВт	110
660 B 690 B	P	кВт	137
1000 В	P	кВт	108
графические условные обозначения
комбинируется со вспомогательным контактом			DILM820-XHI…
Управляющее напряжение			RA 250: 110 - 250 V 40 - 60 Hz/110 - 350 V DC
Род тока: перем. ток/пост. ток			Питание от переменного и постоянного тока
Назначение контактов
Замык. = замыкающий контакт			2 замык
Разм. = размыкающий контакт			2 разм.
Вспомогательный контакт
возможные варианты при оснащении вспомогательными контактами			сбоку: 2 x DILM820-XHI11(V)-SI; 2 x DILM820-XHI11-SA
оснащение вспомогательными контактами сбоку
указания			Встроенная схема защиты электроники управления. 660 В, 690 В или 1000 В: без прямого реверсирования.

Технические характеристики

Общая информация
Стандарты и предписания			IEC/EN 60947, VDE 0660, UL, CSA
Механический срок службы
Работа от перем. тока	Переключения	x 10⁶	10
Управляется постоянным током DC	Переключения	x 10⁶	10
Частота коммутаций, механическая
Работа от перем. тока	Переключения/ч		3000
Управляется постоянным током DC	Переключения/ч		3000
Стойкость к климатическим воздействиям			Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей среды
разомкнут		°C	-40 - +60
в капсульном корпусе		°C	- 40 - + 40
Хранение		°C	- 40 - + 80
установочное положение
Удароустойчивость (IEC/EN 60068-2-27)
Импульс полусинуса 10 мс
Цепи главного тока
Замыкающие контакты		g	10
Вспомогательные блок-контакты
Замыкающие контакты		g	10
Размыкающие контакты		g	8
Класс защиты			IP00
Защита от прикосновения при вертикальном управлении спереди (EN 50274)			защита от прикосновения пальцами и тыльной стороной кистей рук с крышкой для клемм или клеммным блоком
Вес
Работа от перем. тока		кг	7.07
Управляется постоянным током DC		кг	7.07
Вес		кг	7.07
Поперечные сечения соединения главного провода
тонкопроволочный с кабельным наконечником		мм²	50 - 240
многожильный с кабельным наконечником		мм²	70 - 240
одно- или многожильные		AWG	2/0 - 500 MCM
Плоский провод	Количество сегментов x ширина x толщина	мм	Крепление клеммами плоского кабеля или клеммным блоком кабеля см. поперечные сечения соединения для блоков кабельных зажимов
Канал	Ширина	мм	25
Соединительный винт главного провода			M10
Начальный пусковой момент		Нм	24
Поперечные сечения подсоединяемых вспомогательных проводов
одножильный		мм²	1 x (0,75 - 2,5) 2 x (0,75 - 2,5)
тонкопроволочный с оконечной муфтой		мм²	1 x (0,75 - 2,5) 2 x (0,75 - 2,5)
одно- или многожильные		AWG	2 x (18 - 12)
Соединительный винт вспомогательного провода			M3,5
Начальный пусковой момент		Нм	1,2
Инструменты
Главный провод
Размер ключа		мм	16
Кабели системы управления
Отвертка с профилем Pozidriv		Размер	2
Цепи главного тока
Номинальная устойчивость к импульсу	U_imp	В перем. тока	8000
Категория перенапряжения / степень загрязнения			III/3
Номинальные выдерживаемые напряжения изоляции	U_i	В перем. тока	1000
Номинальное напряжение	U_e	В перем. тока	1000
Безопасное разъединение согласно EN 61140
между катушкой и контактами		В перем. тока	500
между контактами		В перем. тока	500
Включающая способность (cos ? по IEC/EN 60947)		A	3000
Отключающая способность
220 B 230 B		A	2500
380 B 400 B		A	2500
500 В		A	2500
660 B 690 B		A	2500
1000 В		A	760
Срок службы компонента
			AC1: см. -> проектирование, характеристические кривые AC3: см. -> проектирование, характеристические кривые AC4: см. -> проектирование, характеристические кривые
стойкость к коротким замыканиям
защита от короткого замыкания, макс. предохранитель
Тип координации 2
400 В	gG/gL 500 В	A	315
690 В	gG/gL 690 В	A	315
1000 В	gG/gL 1000 В	A	160
Тип координации "1"
400 В	gG/gL 500 В	A	400
690 В	gG/gL 690 В	A	400
1000 В	gG/gL 1000 В	A	200
Переменное напряжение
AC-1
Расчетный рабочий ток
обычный термический ток, 3-полюсный, 50 - 60 Гц
разомкнут
при 40 °C	I_th=I_e	A	430
при 50 °C	I_th=I_e	A	380
при 55 °C	I_th=I_e	A	365
при 60 °C	I_th=I_e	A	350
в капсульном корпусе	I_th	A	300
Примечание			при максимально допустимой температуре окружающей среды.
обычный термический ток, 1-полюсный
Примечание			при максимально допустимой температуре окружающей среды
разомкнут	I_th	A	825
в капсульном корпусе	I_th	A	742
AC-3
Расчетный рабочий ток
открытый, 3-полюсный, 50 - 60 Гц
220 B 230 B	I_e	A	250
240 В	I_e	A	250
380 B 400 B	I_e	A	250
415 В	I_e	A	250
440 В	I_e	A	250
500 В	I_e	A	250
660 B 690 B	I_e	A	185
1000 В	I_e	A	76
Расчетная рабочая мощность	P	кВт
220 B 230 B	P	кВт	75
240 В	P	кВт	85
380 B 400 B	P	кВт	132
415 В	P	кВт	143
440 В	P	кВт	152
500 В	P	кВт	173
660 B 690 B	P	кВт	170
1000 В	P	кВт	108
AC-4
Расчетный рабочий ток
открытый, 3-полюсный, 50 - 60 Гц
220 B 230 B	I_e	A	200
240 В	I_e	A	200
380 B 400 B	I_e	A	200
415 В	I_e	A	200
440 В	I_e	A	200
500 В	I_e	A	200
660 B 690 B	I_e	A	150
1000 В	I_e	A	76
Расчетная рабочая мощность	P	кВт
220 B 230 B	P	кВт	62
240 В	P	кВт	68
380 B 400 B	P	кВт	110
415 В	P	кВт	117
440 В	P	кВт	125
500 В	P	кВт	138
660 B 690 B	P	кВт	137
1000 В	P	кВт	108
Эксплуатация конденсатора
Индивидуальная компенсация расчётного рабочего тока I_e от конденсаторов переменного тока
разомкнут
до 525 В		A	220
690 В		A	133
Макс. пик тока включения		x I_e	30
Срок службы компонента	Переключения	x 10⁶	0.1
макс. частота коммутаций		S/h	200
постоянное напряжение
Расчетный рабочий ток I_e открытый
DC-1
Примечание			см. DILDC300/DILDC600 или по запросу
Электрические тепловые потери
3-полюсный, при I_th (60°)		W	55
Электрические тепловые потери при I_e согласно AC-3/400 V		W	28
Механические приводы
Безопасность по напряжению
U_S			110 - 250 V 40-60 Hz 110 - 350 V DC
Работа от перем. тока	втягивание	x U_S	0,7 x U_{S min} - 1,15 x U_{S max}
Управляется постоянным током DC	втягивание	x U_S	0.7 x U_{S min} - 1.15 x U_{S max}
Работа от перем. тока	Отпускание	x U_S	0,2 x U_{S max} - 0,6 x U_{S min}
Управляется постоянным током DC	Отпускание	x U_S	0.2 x U_{S max} - 0.6 x U_{S min}
Потребляемая мощность катушки в обесточенном состоянии и 1,0 x U_c
Примечание по поводу потребляемой мощности			Регулировочный трансформатор с u_k 0,6
мощность трогания	втягивание	VA	380
мощность трогания	втягивание	W	250
мощность удержания	Удержание	VA	6.6
мощность удержания	Удержание	W	5.5
Продолжительность включения		% продолжительность включения	100
Время переключения 100 % U_C (рекомендуемые значения)
Цепи главного тока
Задержка замыкания		мс	< 100
Время открытия		мс	< 110
Реакция в граничном и переходном диапазоне
Режим хранения
Прерывания напряжения
(0 - 0,2 x U_{c min}) 10 мс			Целенаправленный обход времени
(0 - 0,2 x U_{c min}) > 10 мс			Отпускание контактора
Падения напряжения
(0,2 - 0,6 x U_{c min}) 12 мс			Целенаправленный обход времени
(0,2 - 0,6 x U_{c min}) > 12 мс			Отпускание контактора
(0,6 - 0,7 x U_{c min})			Силовой контактор остаётся включённым
Превышение напряжения
(1,15 - 1,3 x U_{c max})			Силовой контактор остаётся включённым
Фаза втягивания
(0 - 0,7 x U_{c min})			Силовой контактор не включится
(0,7 x U_{c min}- 1,15 x U_{c max})			Силовой контактор включится в безопасном режиме
допустимое переходное сопротивление контакта (внешнего командного устройства при активации A11)		мОм	500
Уровень сигнала ПЛК (A3 - A4) согл. IEC/EN 61131-2 (тип 2)
High		В	15
Low		В	5
Электромагнитная совместимость (ЭМС)
Электромагнитная совместимость (ЭМС)			Данное изделие предназначено для эксплуатации в промышленной сфере (окружение 2). Использование в жилой зоне (окружение 1) может вызвать функциональные помехи, так что следует предусмотреть дополнительные меры для помехоподавления.
Опробованные рабочие характеристики
Коммутационная способность
максимальная мощность двигателя
трехфазн.
200 В 208 В		л.с.	75
230 В 240 В		л.с.	100
460 В 480 В		л.с.	200
575 В 600 В		л.с.	250
Общее применение		A	350
Вспомогательный контакт
Пилотный режим
Работа от перем. тока			A600
Управляется постоянным током DC			P300
Общее применение
Перем. ток (AC)		В	600
Перем. ток (AC)		A	15
Пост. ток (DC)		В	250
Пост. ток (DC)		A	1
Short Circuit Current Rating		SCCR
Основная номинальная характеристика
SCCR		kA	18
Макс. предохранитель		A	700
макс. CB		A	600
480 В кор. замык.
SCCR (предохранитель)		kA	18
Макс. предохранитель		A	700 Class L
SCCR (CB)		kA	65
макс. CB		A	250
600 В кор. замык.
SCCR (предохранитель)		kA	18
Макс. предохранитель		A	700 Class J
SCCR (CB)		kA	18
макс. CB		A	600
Ном. характеристики специального назначения
Ном. характеристики определенного назначения (100 000 циклов согл. UL 1995)
LRA 480В 60Гц 3-фазн.		A	2050
FLA 480В 60Гц 3-фазн.		A	300
LRA 600В 60Гц 3-фазн.		A	1800
FLA 600В 60Гц 3-фазн.		A	250

Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности	I_n	A	250
Потеря мощности на полюс, в зависимости от тока	P_vid	W	9.33
Потеря мощности оборудования, в зависимости от тока	P_vid	W	0
Статическая потеря мощности, не зависит от тока	P_vs	W	5.5
Способность отдавать потери мощности	P_ve	W	0
Мин. рабочая температура		°C	-40
Макс. рабочая температура		°C	60
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и дет

Документы

Техническая документация 794,3 кб

Дилерский сертификат 56 кб
