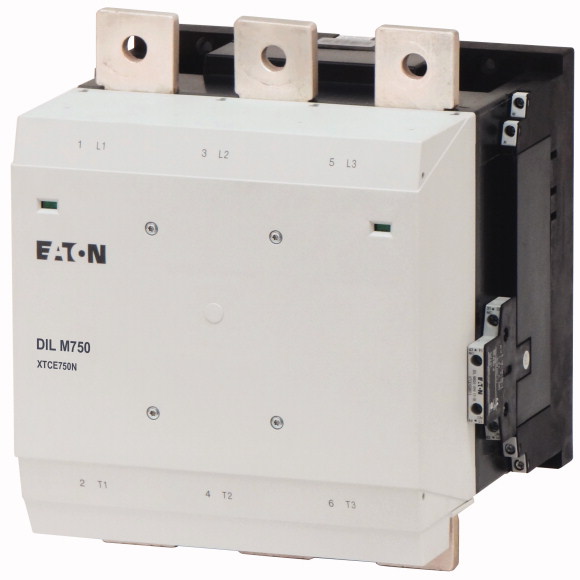

контактор 750А, управляющее напряжение 480-500В (АС), категория применения AC-3, AC-4 (DILM750/22(RAC500)) (208223)

Отложить

Сравнить

Артикул: 208223

Внутрений код: EAT-208223

Дилерский сертификат 56 кб

Техническая документация 773,1 кб

Предварительный просмотр в 3D

Характеристики

Вид

—

Контактор

Номинальный непрерывный ток, А

—

750

Номинальный ток АС-3, 400В; А

—

750

Тип управляющего напряжения

—

480-500V AC

• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)

1 002 081.82 руб./шт

В корзину

Купить в 1 клик

Рассчитать доставку

Короткий срок поставки

Клиентский сервис

Доступная цена

Товар сертифицирован

Программа поставок

Ассортимент			Силовые контакторы
Применение			Силовой контактор для двигателей
Подассортимент			Комфортные устройства более 170 A
Категория применения			AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы AC-4: электродвигатели с короткозамкнутым ротором: пуск, противотоковое торможение, реверсирование, режим старт-стоп
Техника присоединения			Винтовое соединение
Расчетный рабочий ток
AC-3
380 B 400 B	I_e	A	750
AC-1
обычный термический ток, 3-полюсный, 50 - 60 Гц
разомкнут
при 40 °C	I_th=I_e	A	1102
обычный термический ток, 1-полюсный
разомкнут	I_th	A	2250
максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц
AC-3
220 B 230 B	P	кВт	240
380 B 400 B	P	кВт	400
660 B 690 B	P	кВт	720
1000 В	P	кВт	800
AC-4
220 B 230 B	P	кВт	181
380 B 400 B	P	кВт	315
660 B 690 B	P	кВт	556
1000 В	P	кВт	678
графические условные обозначения
комбинируется со вспомогательным контактом			DILM820-XHI…
Управляющее напряжение			RAC 500: 250 - 500 V 40 - 60 Hz/250 - 700 V DC
Род тока: перем. ток/пост. ток			Питание от переменного и постоянного тока
Назначение контактов
Замык. = замыкающий контакт			2 замык
Разм. = размыкающий контакт			2 разм.
Вспомогательный контакт
возможные варианты при оснащении вспомогательными контактами			сбоку: 2 x DILM820-XHI11(V)-SI; 2 x DILM820-XHI11-SA
оснащение вспомогательными контактами сбоку
указания			Встроенная схема защиты электроники управления. 660 В, 690 В или 1000 В: без прямого реверсирования.

Технические характеристики

Общая информация
Стандарты и предписания			IEC/EN 60947, VDE 0660, UL, CSA
Механический срок службы
Работа от перем. тока	Переключения	x 10⁶	5
Управляется постоянным током DC	Переключения	x 10⁶	5
Частота коммутаций, механическая
Работа от перем. тока	Переключения/ч		1000
Управляется постоянным током DC	Переключения/ч		1000
Стойкость к климатическим воздействиям			Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей среды
разомкнут		°C	-40 - +60
в капсульном корпусе		°C	- 40 - + 40
Хранение		°C	- 40 - + 80

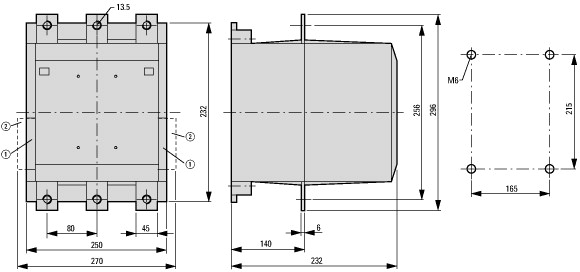

установочное положение
Удароустойчивость (IEC/EN 60068-2-27)
Импульс полусинуса 10 мс
Цепи главного тока
Замыкающие контакты		g	10
Вспомогательные блок-контакты
Замыкающие контакты		g	10
Размыкающие контакты		g	8
Класс защиты			IP00
Защита от прикосновения при вертикальном управлении спереди (EN 50274)			защита от прикосновения пальцами и тыльной стороной кистей рук с крышкой для клемм или клеммным блоком
Вес
Работа от перем. тока		кг	16.52
Управляется постоянным током DC		кг	16.52
Вес		кг	16.52
Поперечные сечения соединения главного провода
тонкопроволочный с кабельным наконечником		мм²	50 - 240
многожильный с кабельным наконечником		мм²	70 - 240
одно- или многожильные		AWG	2/0 - 500 MCM
Плоский провод	Количество сегментов x ширина x толщина	мм	Крепление клеммами плоского кабеля или клеммным блоком кабеля см. поперечные сечения соединения для блоков кабельных зажимов
Канал	Ширина	мм	60
Соединительный винт главного провода			M12
Начальный пусковой момент		Нм	35
Поперечные сечения подсоединяемых вспомогательных проводов
одножильный		мм²	1 x (0,75 - 2,5) 2 x (0,75 - 2,5)
тонкопроволочный с оконечной муфтой		мм²	1 x (0,75 - 2,5) 2 x (0,75 - 2,5)
одно- или многожильные		AWG	2 x (18 - 12)
Соединительный винт вспомогательного провода			M3,5
Начальный пусковой момент		Нм	1,2
Инструменты
Главный провод
Размер ключа		мм	18
Кабели системы управления
Отвертка с профилем Pozidriv		Размер	2
Цепи главного тока
Номинальная устойчивость к импульсу	U_imp	В перем. тока	8000
Категория перенапряжения / степень загрязнения			III/3
Номинальные выдерживаемые напряжения изоляции	U_i	В перем. тока	1000
Номинальное напряжение	U_e	В перем. тока	1000
Безопасное разъединение согласно EN 61140
между катушкой и контактами		В перем. тока	500
между контактами		В перем. тока	500
Включающая способность (cos ? по IEC/EN 60947)		A	9840
Отключающая способность
220 B 230 B		A	8200
380 B 400 B		A	8200
500 В		A	8200
660 B 690 B		A	8200
1000 В		A	5800
Срок службы компонента
			AC1: см. -> проектирование, характеристические кривые AC3: см. -> проектирование, характеристические кривые AC4: см. -> проектирование, характеристические кривые
стойкость к коротким замыканиям
защита от короткого замыкания, макс. предохранитель
Тип координации 2
400 В	gG/gL 500 В	A	630
690 В	gG/gL 690 В	A	630
1000 В	gG/gL 1000 В	A	630
Тип координации "1"
400 В	gG/gL 500 В	A	1200
690 В	gG/gL 690 В	A	1200
1000 В	gG/gL 1000 В	A	800
Переменное напряжение
AC-1
Расчетный рабочий ток
обычный термический ток, 3-полюсный, 50 - 60 Гц
разомкнут
при 40 °C	I_th=I_e	A	1102
при 50 °C	I_th=I_e	A	986
при 55 °C	I_th=I_e	A	940
при 60 °C	I_th=I_e	A	900
обычный термический ток, 1-полюсный
Примечание			при максимально допустимой температуре окружающей среды
разомкнут	I_th	A	2250
AC-3
Расчетный рабочий ток
открытый, 3-полюсный, 50 - 60 Гц
220 B 230 B	I_e	A	750
240 В	I_e	A	750
380 B 400 B	I_e	A	750
415 В	I_e	A	750
440 В	I_e	A	750
500 В	I_e	A	750
660 B 690 B	I_e	A	750
1000 В	I_e	A	580
Расчетная рабочая мощность	P	кВт
220 B 230 B	P	кВт	240
240 В	P	кВт	260
380 B 400 B	P	кВт	400
415 В	P	кВт	455
440 В	P	кВт	480
500 В	P	кВт	550
660 B 690 B	P	кВт	720
1000 В	P	кВт	800
AC-4
Расчетный рабочий ток
открытый, 3-полюсный, 50 - 60 Гц
220 B 230 B	I_e	A	576
240 В	I_e	A	576
380 B 400 B	I_e	A	576
415 В	I_e	A	576
440 В	I_e	A	576
500 В	I_e	A	576
660 B 690 B	I_e	A	576
1000 В	I_e	A	464
Расчетная рабочая мощность	P	кВт
220 B 230 B	P	кВт	181
240 В	P	кВт	200
380 B 400 B	P	кВт	315
415 В	P	кВт	346
440 В	P	кВт	367
500 В	P	кВт	417
660 B 690 B	P	кВт	556
1000 В	P	кВт	678
Эксплуатация конденсатора
Индивидуальная компенсация расчётного рабочего тока I_e от конденсаторов переменного тока
разомкнут
до 525 В		A	463
690 В		A	265
Макс. пик тока включения		x I_e	30
Срок службы компонента	Переключения	x 10⁶	0.1
макс. частота коммутаций		S/h	200
Электрические тепловые потери
3-полюсный, при I_th (60°)		W	78
Электрические тепловые потери при I_e согласно AC-3/400 V		W	54
Механические приводы
Безопасность по напряжению
U_S			250 - 500 V 40-60 Hz 250 - 700 V DC
Работа от перем. тока	втягивание	x U_S	0,7 x U_{S min} - 1,15 x U_{S max}
Управляется постоянным током DC	втягивание	x U_S	0.7 x U_{S min} - 1.15 x U_{S max}
Работа от перем. тока	Отпускание	x U_S	0,2 x U_{S max} - 0,6 x U_{S min}
Управляется постоянным током DC	Отпускание	x U_S	0.2 x U_{S max} - 0.6 x U_{S min}
Потребляемая мощность катушки в обесточенном состоянии и 1,0 x U_c
Примечание по поводу потребляемой мощности			Регулировочный трансформатор с u_k 0,7
мощность трогания	втягивание	VA	800
мощность трогания	втягивание	W	700
мощность удержания	Удержание	VA	7.5
мощность удержания	Удержание	W	6.5
Продолжительность включения		% продолжительность включения	100
Время переключения 100 % U_C (рекомендуемые значения)
Цепи главного тока
Задержка замыкания		мс	< 70
Время открытия		мс	< 110
Реакция в граничном и переходном диапазоне
Режим хранения
Прерывания напряжения
(0 - 0,2 x U_{c min}) 10 мс			Целенаправленный обход времени
(0 - 0,2 x U_{c min}) > 10 мс			Отпускание контактора
Падения напряжения
(0,2 - 0,6 x U_{c min}) 12 мс			Целенаправленный обход времени
(0,2 - 0,6 x U_{c min}) > 12 мс			Отпускание контактора
(0,6 - 0,7 x U_{c min})			Силовой контактор остаётся включённым
Превышение напряжения
(1,15 - 1,3 x U_{c max})			Силовой контактор остаётся включённым
Фаза втягивания
(0 - 0,7 x U_{c min})			Силовой контактор не включится
(0,7 x U_{c min}- 1,15 x U_{c max})			Силовой контактор включится в безопасном режиме
допустимое переходное сопротивление контакта (внешнего командного устройства при активации A11)		мОм	500
Уровень сигнала ПЛК (A3 - A4) согл. IEC/EN 61131-2 (тип 2)
High		В	15
Low		В	5
Электромагнитная совместимость (ЭМС)
Электромагнитная совместимость (ЭМС)			Данное изделие предназначено для эксплуатации в промышленной сфере (окружение 2). Использование в жилой зоне (окружение 1) может вызвать функциональные помехи, так что следует предусмотреть дополнительные меры для помехоподавления.
Опробованные рабочие характеристики
Коммутационная способность
максимальная мощность двигателя
трехфазн.
200 В 208 В		л.с.	250
230 В 240 В		л.с.	300
460 В 480 В		л.с.	600
575 В 600 В		л.с.	700
Общее применение		A	1102
Вспомогательный контакт
Пилотный режим
Работа от перем. тока			A600
Управляется постоянным током DC			P300
Общее применение
Перем. ток (AC)		В	600
Перем. ток (AC)		A	15
Пост. ток (DC)		В	250
Пост. ток (DC)		A	1
Short Circuit Current Rating		SCCR
Основная номинальная характеристика
SCCR		kA	42
Макс. предохранитель		A	2000
макс. CB		A	1200
480 В кор. замык.
SCCR (предохранитель)		kA	85
Макс. предохранитель		A	2000
SCCR (CB)		kA	85
макс. CB		A	1200
600 В кор. замык.
SCCR (предохранитель)		kA	85
Макс. предохранитель		A	2000
SCCR (CB)		kA	85
макс. CB		A	1200
Ном. характеристики специального назначения
Ном. характеристики определенного назначения (100 000 циклов согл. UL 1995)
LRA 480В 60Гц 3-фазн.		A	4800
FLA 480В 60Гц 3-фазн.		A	800
LRA 600В 60Гц 3-фазн.		A	4800
FLA 600В 60Гц 3-фазн.		A	800

Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности	I_n	A	750
Потеря мощности на полюс, в зависимости от тока	P_vid	W	18
Потеря мощности оборудования, в зависимости от тока	P_vid	W	0
Статическая потеря мощности, не зависит от тока	P_vs	W	6.5
Способность отдавать потери мощности	P_ve	W	0
Мин. рабочая температура		°C	-40
Макс. рабочая температура		°C	60
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость			Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции			Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве			Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве			Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению			Требования производственного стандарта выполнены.
10.2.5 Подъём
