Контактор 95А, управляющее напряжение 24В (АС), категория применения AC-3, AC-4 (DILM95(24V50/60HZ)) (239484)

Отложить

Сравнить

Артикул: 239484

Внутрений код: EAT-239484

Дилерский сертификат 56 кб

Техническая документация 750,1 кб

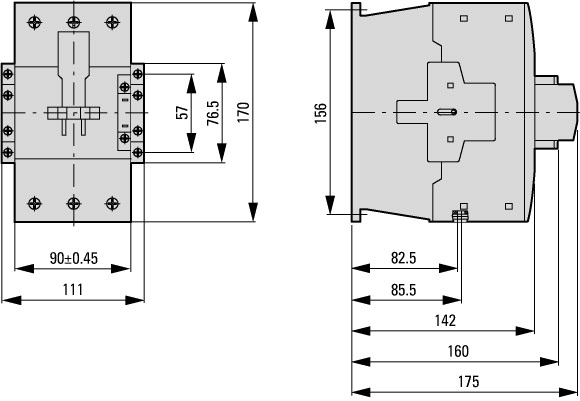

Характеристики

Количество полюсов

—

Номинальный ток АС-3, 400В; А

—

Тип управляющего напряжения

—

24V AC

• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)

57 328.93 руб./шт

В корзину

Купить в 1 клик

Рассчитать доставку

Короткий срок поставки

Клиентский сервис

Доступная цена

Товар сертифицирован

Программа поставок

Ассортимент			Силовые контакторы
Применение			Силовой контактор для двигателей
Подассортимент			Силовые контакторы до 170 A, 3-полюсн.
Категория применения			AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы AC-4: электродвигатели с короткозамкнутым ротором: пуск, противотоковое торможение, реверсирование, режим старт-стоп

Примечание			Подходит также для двигателей класса эффективности IE3. Устройства, совместимые с IE3, обозначаются логотипом на упаковке.
Техника присоединения			Винтовые клеммы
Полюсы			3-полюсн.
Расчетный рабочий ток
AC-3
380 B 400 B	I_e	A	95
AC-1
обычный термический ток, 3-полюсный, 50 - 60 Гц
разомкнут
при 40 °C	I_th=I_e	A	130
в капсульном корпусе	I_th	A	100
обычный термический ток, 1-полюсный
разомкнут	I_th	A	275
в капсульном корпусе	I_th	A	250
максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц
AC-3
220 B 230 B	P	кВт	30
380 B 400 B	P	кВт	45
660 B 690 B	P	кВт	75
AC-4
220 B 230 B	P	кВт	16
380 B 400 B	P	кВт	26
660 B 690 B	P	кВт	35
графические условные обозначения
указания			Коммутирующие элементы согласно EN 50012.
комбинируется со вспомогательным контактом			DILM150-XHI(V).. DILM1000-XHI(V)..
Род тока: перем. ток/пост. ток			Питание перем. тока

Технические характеристики

Общая информация
Стандарты и предписания			IEC/EN 60947, VDE 0660, UL, CSA
Механический срок службы
Работа от перем. тока	Переключения	x 10⁶	10
Частота коммутаций, механическая
Работа от перем. тока	Переключения/ч		3600
Стойкость к климатическим воздействиям			Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей среды
разомкнут		°C	-25 - +60
в капсульном корпусе		°C	- 25 - 40
Хранение		°C	- 40 - 80
установочное положение
Удароустойчивость (IEC/EN 60068-2-27)
Импульс полусинуса 10 мс
Цепи главного тока
Замыкающие контакты		g	10
Вспомогательные блок-контакты
Замыкающие контакты		g	7
Размыкающие контакты		g	5
Удароустойчивость (IEC/EN 60068-2-27) при настольном монтаже
Импульс полусинуса 10 мс
Цепи главного тока
Замыкающие контакты		g	10
Вспомогательные блок-контакты
Замыкающие контакты		g	7
Размыкающие контакты		g	5
Класс защиты			IP00
Защита от прикосновения при вертикальном управлении спереди (EN 50274)			защита от прикосновения пальцами и тыльной стороной кистей рук
Вес
Работа от перем. тока		кг	2.18
Поперечные сечения соединения главного провода
тонкопроволочный с оконечной муфтой		мм²	1 x (10 - 95) 2 x (10 - 70)
многожильный		мм²	1 x (16 - 95) 2 x (16 - 70)
одно- или многожильные		AWG	single 8…3/0, double 8…2/0
Плоский провод	Количество сегментов x ширина x толщина	мм	2 x (6 x 16 x 0,8)
Длина зачистки		мм	24
Соединительный винт главного провода			M10
Начальный пусковой момент		Нм	14
Поперечные сечения подсоединяемых вспомогательных проводов
одножильный		мм²	1 x (0,75 - 4) 2 x (0,75 - 4)
тонкопроволочный с оконечной муфтой		мм²	1 x (0,75 - 2,5) 2 x (0,75 - 2,5)
одно- или многожильные		AWG	18 - 14
Длина зачистки		мм	10
Соединительный винт вспомогательного провода			M3,5
Начальный пусковой момент		Нм	1,2
Инструменты
Главный провод
внутренний шестигранник	SW	мм	5
Кабели системы управления
Отвертка с профилем Pozidriv		Размер	2
Стандартная отвёртка		мм	0,8 x 5,5 1 x 6
Цепи главного тока
Номинальная устойчивость к импульсу	U_imp	В перем. тока	8000
Категория перенапряжения / степень загрязнения			III/3
Номинальные выдерживаемые напряжения изоляции	U_i	В перем. тока	690
Номинальное напряжение	U_e	В перем. тока	690
Безопасное разъединение согласно EN 61140
между катушкой и контактами		В перем. тока	690
между контактами		В перем. тока	690
Включающая способность (cos ? по IEC/EN 60947)
	до 690 В	A	1330
Отключающая способность
220 B 230 B		A	950
380 B 400 B		A	950
500 В		A	950
660 B 690 B		A	800
стойкость к коротким замыканиям
защита от короткого замыкания, макс. предохранитель
Тип координации 2
400 В	gG/gL 500 В	A	160
690 В	gG/gL 690 В	A	160
Тип координации "1"
400 В	gG/gL 500 В	A	250
690 В	gG/gL 690 В	A	200
Переменное напряжение
AC-1
Расчетный рабочий ток
обычный термический ток, 3-полюсный, 50 - 60 Гц
разомкнут
при 40 °C	I_th=I_e	A	130
при 50 °C	I_th=I_e	A	125
при 55 °C	I_th=I_e	A	115
при 60 °C	I_th=I_e	A	110
в капсульном корпусе	I_th	A	100
обычный термический ток, 1-полюсный
разомкнут	I_th	A	275
в капсульном корпусе	I_th	A	250
AC-3
Расчетный рабочий ток
открытый, 3-полюсный, 50 - 60 Гц
220 B 230 B	I_e	A	95
240 В	I_e	A	95
380 B 400 B	I_e	A	95
415 В	I_e	A	95
440 В	I_e	A	95
500 В	I_e	A	95
660 B 690 B	I_e	A	80
380 B 400 B	I_e	A	95
Расчетная рабочая мощность	P	кВт
220 B 230 B	P	кВт	30
240 В	P	кВт	32
380 B 400 B	P	кВт	45
415 В	P	кВт	57
440 В	P	кВт	60
500 В	P	кВт	70
660 B 690 B	P	кВт	75
AC-4
открытый, 3-полюсный, 50 - 60 Гц
220 B 230 B	I_e	A	50
240 В	I_e	A	50
380 B 400 B	I_e	A	50
415 В	I_e	A	50
440 В	I_e	A	50
500 В	I_e	A	50
660 B 690 B	I_e	A	37
Расчетная рабочая мощность	P	кВт
220 B 230 B	P	кВт	16
240 В	P	кВт	17
380 B 400 B	P	кВт	26
415 В	P	кВт	30
440 В	P	кВт	32
500 В	P	кВт	36
660 B 690 B	P	кВт	35
постоянное напряжение
Расчетный рабочий ток I_e открытый
DC-1
60 В	I_e	A	110
110 В	I_e	A	110
220 В	I_e	A	70
Электрические тепловые потери
3-полюсный, при I_th (60°)		W	16.9
Электрические тепловые потери при I_e согласно AC-3/400 V		W	12.6
Сопротивление на полюс		мОм	0.6
Механические приводы
Безопасность по напряжению
Работа от перем. тока	втягивание	x U_c	0.8 - 1.1
Работа от перем. тока	Отпускание	x U_c	0.3 - 0.6
Потребляемая мощность катушки в обесточенном состоянии и 1,0 x U_c
50/60 Гц	втягивание	VA	372 328
50/60 Гц	Удержание	VA	37.1 22.6
50/60 Гц	Удержание	W	5.8
Продолжительность включения		% продолжительность включения	100
Время переключения 100 % U_C (рекомендуемые значения)
Цепи главного тока
Работа от перем. тока
Задержка замыкания		мс	14 - 20
Время открытия		мс	9 - 14
Время дугового разряда		мс	15
допустимый ток покоя пари активации A1 - A2 из электроники (при сигнале 0)		мА	1
Механический срок службы; катушка 50/60 Гц		x 10⁶	mechanische Lebensdauer bei 50 Hz ca. 30% geringer als unter "Allgemeines"
Электромагнитная совместимость (ЭМС)
Излучаемые радиопомехи			согласно EN 60947-1
Иммунитет			согласно EN 60947-1
Опробованные рабочие характеристики
Коммутационная способность
максимальная мощность двигателя
трехфазн.
200 В 208 В		л.с.	30
230 В 240 В		л.с.	40
460 В 480 В		л.с.	75
575 В 600 В		л.с.	100
однофазный
115 В 120 В		л.с.	7.5
230 В 240 В		л.с.	15
Общее применение		A	125
Short Circuit Current Rating		SCCR
Основная номинальная характеристика
SCCR		kA	10
Макс. предохранитель		A	600
макс. CB		A	600
480 В кор. замык.
SCCR (предохранитель)		kA	30/100
Макс. предохранитель		A	300/300 Class J
SCCR (CB)		kA	65
макс. CB		A	250
600 В кор. замык.
SCCR (предохранитель)		kA	30/100
Макс. предохранитель		A	300/300 Class J
SCCR (CB)		kA	30
макс. CB		A	350
Ном. характеристики специального назначения
Электроразрядные лампы (балласт)
480В 60Гц 3-фазн., 277В 60Гц 1-фазн.		A	100
600В 60Гц 3-фазн., 347В 60Гц 1-фазн.		A	100
Лампы накаливания (вольфрам)
480В 60Гц 3-фазн., 277В 60Гц 1-фазн.		A	100
600В 60Гц 3-фазн., 347В 60Гц 1-фазн.		A	100
Воздушные электронагреватели
480В 60Гц 3-фазн., 277В 60Гц 1-фазн.		A	100
600В 60Гц 3-фазн., 347В 60Гц 1-фазн.		A	100
Управление холодильной техникой (только CSA)
LRA 480В 60Гц 3-фазн.		A	540
FLA 480В 60Гц 3-фазн.		A	90
LRA 600В 60Гц 3-фазн.		A	420
FLA 600В 60Гц 3-фазн.		A	70
Ном. характеристики определенного назначения (100 000 циклов согл. UL 1995)
LRA 480В 60Гц 3-фазн.		A	570
FLA 480В 60Гц 3-фазн.		A	95
Управление лифтами
200В 60Гц 3-фазн.		л.с.	20
200В 60Гц 3-фазн.		A	62.1
240В 60Гц 3-фазн.		л.с.	30
240В 60Гц 3-фазн.		A	80
480В 60Гц 3-фазн.		л.с.	60
480В 60Гц 3-фазн.		A	77
600В 60Гц 3-фазн.		л.с.	75
600В 60Гц 3-фазн.		A	77

Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности	I_n	A	95
Потеря мощности на полюс, в зависимости от тока	P_vid	W	4.2
Потеря мощности оборудования, в зависимости от тока	P_vid	W	12.6
Статическая потеря мощности, не зависит от тока	P_vs	W	5.8
Способность отдавать потери мощности	P_ve	W	0
Мин. рабочая температура		°C	-25
Макс. рабочая температура		°C	60
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость			Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции			Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве			Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве			Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению			Требования производственного стандарта выполнены.
10.2.5 Подъём			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки			Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока			Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж
