Артикул:

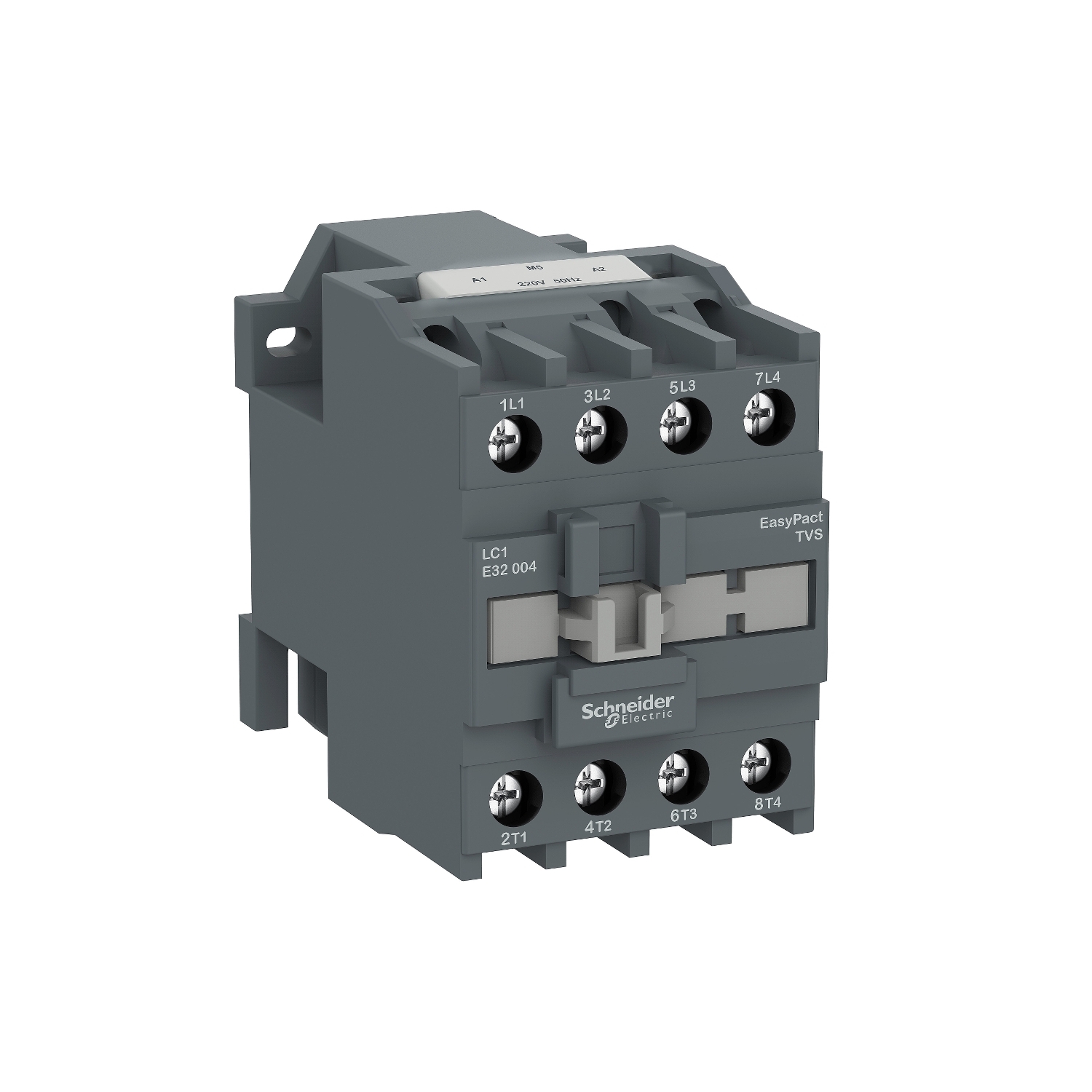

LC1E32008E7
Внутрений код:
SE-LC1E32008E7
*MSRP (Manufacturer's Suggested Retail Price) - рекомендованная производителем розничная цена. Для получения Вашей индивидуальной стоимости, обратитесь к менеджеру
Характеристики
Количество полюсов
—
4
Вид
—
Контактор
Номинальный ток АС-3, 400В; А
—
45
Тип управляющего напряжения
—
48V AC
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
| диапазон | EasyPact |
|
|---|---|---|
| наименование изделия | EasyPact TVS |
|
| тип устройства или его аксессуаров | Контактор |
|
| краткое название устройства | LC1E |
|
| применение контактора | Активная нагрузка |
|
| категория применения | AC-1 |
|
| описание полюсов | 4P |
|
| конфигурация контактов полюса | 2 Н.О. + 2 Н.З. |
|
| [Ue] номинальное рабочее напряжение | <= 690 V переменный ток 50/60 Гц для силовая цепь |
|
| [Icw] номинальный кратковременно допустимый ток | 45 А (<= 60 °C) переменный ток AC-1 для силовая цепь <= 415 V |
|
| тип цепи управления | Пер. ток 50/60 Гц |
|
| напряжение цепи управления | 48 V переменный ток 50/60 Гц |
|
| высота | 64 мм |
|
| ширина | 56 мм |
|
| глубина | 93 мм |
|
| масса продукта | 0.52 кг |
|
| цвет | Серый RAL 7011 |
| [Up] номинальное импульсное выдерживаемое напряжение | 6 кВ IEC 60947 |
|
|---|---|---|
| [Ui] номинальное напряжение изоляции | 690 В в соответствии с IEC 60947-4-1 |
|
| категория перенапряжения | III |
|
| [Ith] условный тепловой ток на открытом воздухе | 45 A <= 60 °C силовая цепь |
|
| Номинальная включающая способность Irms | 320 А - 440 V переменный ток для силовая цепь в соответствии с IEC 60947-4-1 |
|
| номинальная отключающая способность | 256 A в 440 V для силовая цепь в соответствии с IEC 60947 |
|
| [Icw] номинальный кратковременно выдерживаемый ток | 260 А в <= 40 °C - 10 с для силовая цепь 138 А в <= 40 °C - 60 с для силовая цепь 60 А в <= 40 °C - 600 с для силовая цепь |
|
| соответствующий номинал предохранителя | 63 А gG <= 690 V тип 1 силовая цепь IEC 60947-5-1 |
|
| среднее полное сопротивление | 2.5 мОм в 50 Гц Ith 45 A для силовая цепь |
|
| мощность, рассеиваемая одним полюсом | 2 Вт AC-3 5 Вт AC-1 |
|
| пределы напряжения цепи управления | 0,3...0,6 Uc в <= 55 °C отпускание 50/60 Hz 0,85...1,1 Uc в <= 55 °C находится в состоянии работы 50/60 Hz |
|
| время срабатывания | 12...22 мс при замыкании 4...19 мс при размыкании |
|
| механическая износостойкость | 8000000 циклы |
|
| рабочая частота | 1800 цикл/ч в <= 60 °C |
|
| потребляемая мощность при срабатывании | 95 В·А в 20 °C (0.75) 60 Hz 95 В·А в 20 °C (0.75) 50 Гц |
|
| потребляемая мощность при удержании, В·А | 8.5 В·А в 20 °C (0.3) 50 Гц 8.5 В·А в 20 °C (0.3) 60 Hz |
|
| теплоотдача | 2...3 Вт для цепь управления |
|
| сопротивление изоляции | > 10 МОм цепь управления |
|
| электрическая износостойкость | 1000000 циклы AC-3 350000 циклы AC-1 |
|
| монтажная опора | DIN-рейка Монтаж на панель |
|
| присоединения | Цепь управления : винтовой зажим - 1 гибкий кабель(и) 1...4 мм² без наконечника Цепь управления : винтовой зажим - 2 гибкий кабель(и) 1...4 мм² без наконечника Цепь управления : винтовой зажим - 1 гибкий кабель(и) 1...4 мм² с кабельным наконечником Цепь управления : винтовой зажим - 2 гибкий кабель(и) 1...2,5 мм² с кабельным наконечником Цепь управления : винтовой зажим - 1 жесткий кабель кабель(и) 1...4 мм² без наконечника Цепь управления : винтовой зажим - 2 жесткий кабель кабель(и) 1...4 мм² без наконечника Силовая цепь : винтовой зажим - 1 жесткий кабель кабель(и) 1.5...6 мм² без наконечника Силовая цепь : винтовой зажим - 2 жесткий кабель кабель(и) 1.5...6 мм² без наконечника Силовая цепь : винтовой зажим - 1 гибкий кабель(и) 1...6 мм² с кабельным наконечником Силовая цепь : винтовой зажим - 2 гибкий кабель(и) 1...4 мм² с кабельным наконечником |
|
| момент затяжки | 1.5 Н-м для цепь управления 2.1 Н-м для силовая цепь |
| степень защиты IP | IP2x в соответствии с IEC 60529 |
|
|---|---|---|
| защитное исполнение | TH IEC 60068 3 |
|
| степень загрязнения | 3 |
|
| рабочая температура окружающей среды | -5...55 °C |
|
| температура окружающей среды при хранении | -60...80 °C |
|
| допустимая температура воздуха вокруг устройства | -20…70 °C при Uc |
|
| рабочая высота | 3000 м без ухудшения номинальных значений |
|
| огнестойкость | 850 °C IEC 60695-2-1 |
|
| механическая стойкость | Вибрации контактор разомкнут 1.5 g (ном.), 5...300 Гц Вибрации контактор замкнут 3 g (ном.), 5...300 Гц Удары контактор замкнут 10 gn в течение 11 мс Удары контактор разомкнут 6 g (ном.) в течение 11 мс |
| Соответствие экологическому статусу | Продукт категории Green Premium |
|
|---|---|---|
| Директива RoHS (формат даты: YYWW, 2 цифры года и 2 цифры номера недели) | ||
| Регламент REACh | ||
| Экологический профиль продукта | Доступно |
|
| Инструкция по утилизации продукта | Не требует специальных действий для утилизации |
| Период | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
|---|
