Артикул:

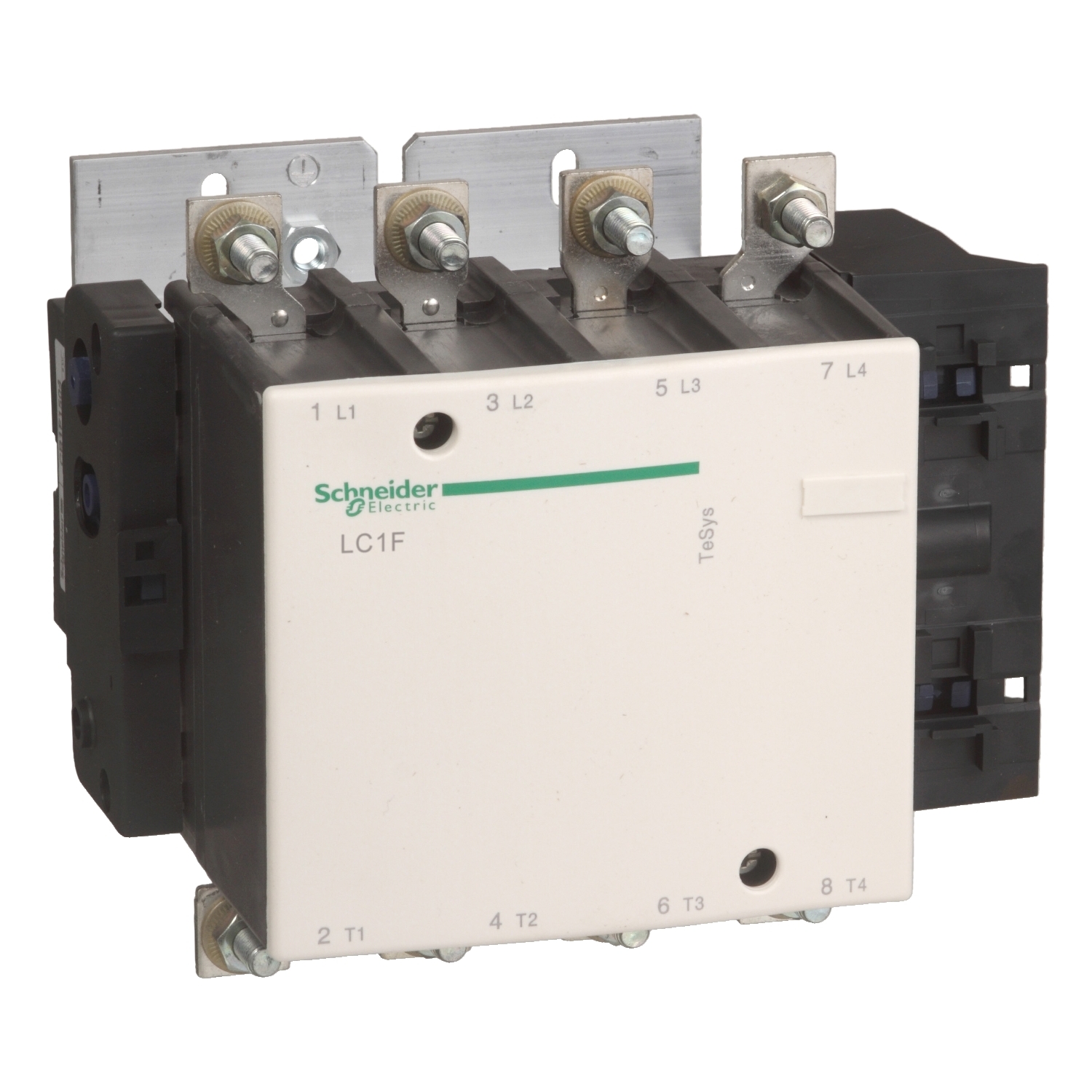

LC1F1504V7
Внутрений код:
SE-LC1F1504V7
*MSRP (Manufacturer's Suggested Retail Price) - рекомендованная производителем розничная цена. Для получения Вашей индивидуальной стоимости, обратитесь к менеджеру
Характеристики
Количество полюсов
—
4
Вид
—
Контактор
Номинальный ток АС-3, 400В; А
—
200
Тип управляющего напряжения
—
400V AC
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
| диапазон | TeSys |
|
|---|---|---|
| наименование изделия | TeSys F |
|
| тип устройства или его аксессуаров | Контактор |
|
| краткое название устройства | LC1F |
|
| применение контактора | Активная нагрузка |
|
| категория применения | AC-1 |
|
| описание полюсов | 4P |
|
| конфигурация контактов полюса | 4 Н.О. |
|
| [Ue] номинальное рабочее напряжение | <= 690 V AC 50/60 Hz |
|
| [Icw] номинальный кратковременно допустимый ток | 250 A (<= 40 °C) at <= 440 V AC-1 |
|
| напряжение цепи управления | 400 V переменный ток 40...400 Hz |
| [Up] номинальное импульсное выдерживаемое напряжение | 8 кВ |
|
|---|---|---|
| категория перенапряжения | III |
|
| [Ith] условный тепловой ток на открытом воздухе | 250 А в <= 40 °C |
|
| номинальная отключающая способность | 1200 А в соответствии с IEC 60947-4-1 |
|
| [Icw] номинальный кратковременно выдерживаемый ток | 1200 А <= 40 °C 10 с 700 A <= 40 °C 30 с 600 A <= 40 °C 1 мин 450 A <= 40 °C 3 мин 350 A <= 40 °C 10 мин |
|
| соответствующий номинал предохранителя | 160 А aM в <= 440 V 250 А gG в <= 440 V |
|
| среднее полное сопротивление | 0.35 мОм в 50 Гц - Ith 250 А |
|
| [Ui] номинальное напряжение изоляции | 1000 В в соответствии с IEC 60947-4-1 1500 В в соответствии с VDE 0110 группа C |
|
| мощность, рассеиваемая одним полюсом | 22 Вт AC-1 |
|
| монтажная опора | Монтаж на панель |
|
| стандарты | EN 60947-1 EN 60947-4-1 IEC 60947-1 IEC 60947-4-1 JIS C8201-4-1 |
|
| сертификация продукта | ABS BV CCC DNV LROS (Lloyds register of shipping) RINA RMRoS UL CB |
|
| присоединения | Цепь управления : винтовой зажим 2 кабель (-и) 1...2,5 мм² - жесткость кабеля: гибкий - с кабельный наконечник Силовая цепь : разъем 1 кабель (-и) 120 мм² Цепь управления : винтовой зажим 1 кабель (-и) 1...4 мм² - жесткость кабеля: гибкий - без кабельный наконечник Цепь управления : винтовой зажим 2 кабель (-и) 1...4 мм² - жесткость кабеля: гибкий - без кабельный наконечник Цепь управления : винтовой зажим 1 кабель (-и) 1...4 мм² - жесткость кабеля: гибкий - с кабельный наконечник Цепь управления : винтовой зажим 1 кабель (-и) 1...4 мм² - жесткость кабеля: жесткий кабель - без кабельный наконечник Цепь управления : винтовой зажим 2 кабель (-и) 1...4 мм² - жесткость кабеля: жесткий кабель - без кабельный наконечник Силовая цепь : клеммы с кольцевыми наконечниками 1 кабель (-и) 120 мм² Силовая цепь : болтовое соединение Силовая цепь : шина 2 x (25 x 3 mm) |
|
| момент затяжки | Цепь управления : 1.2 Н-м Силовая цепь : 18 Н-м |
|
| пределы напряжения цепи управления | 0,35...0,55 Uc в 55 °C отпускание 50/60 Hz 0,85...1,1 Uc в 55 °C находится в состоянии работы 50/60 Hz |
|
| потребляемая мощность при срабатывании | 550 В·А в 20 °C (cos ϕ 0.3) 50 Гц 660 В·А в 20 °C (cos ϕ 0.3) 60 Hz |
|
| потребляемая мощность при удержании, В·А | 45 В·А в 20 °C (cos ϕ 0.3) 50 Гц 55 В·А в 20 °C (cos ϕ 0.3) 60 Hz |
|
| теплоотдача | 12...16 Вт |
|
| время срабатывания | 35 ms closing (at Uc) 130 ms opening (at Uc) |
|
| механическая износостойкость | 10 млн. циклов |
|
| рабочая частота | 2400 цикл/ч в <= 55 °C |
| степень защиты IP | IP2x лицевая панель с ограждениями (заказывается отдельно) в соответствии с IEC 60529 IP2x лицевая панель с ограждениями (заказывается отдельно) в соответствии с VDE 0106 |
|
|---|---|---|
| защитное исполнение | TH |
|
| рабочая температура окружающей среды | -5...55 °C |
|
| температура окружающей среды при хранении | -60...80 °C |
|
| допустимая температура воздуха вокруг устройства | -40...70 °C |
|
| рабочая высота | 3000 м без ухудшения номинальных значений |
|
| механическая стойкость | Вибрации resistance контактор разомкнут 2 g (ном.), 5...300 Гц Vibrations resistance contactor closed 6 Gn, 5...300 Hz Удары resistance контактор разомкнут 9 g (ном.) в течение 11 мс Удары resistance контактор замкнут 15 g (ном.) в течение 11 мс |
|
| высота | 170 мм |
|
| ширина | 200.5 мм |
|
| глубина | 171 мм |
|
| масса продукта | 3.83 кг |
| Соответствие экологическому статусу | Продукт категории Green Premium |
|
|---|---|---|
| Директива RoHS (формат даты: YYWW, 2 цифры года и 2 цифры номера недели) | ||
| Регламент REACh | ||
| Экологический профиль продукта | ||
| Инструкция по утилизации продукта |
| Период | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
|---|
