Артикул:
LC8K09105F7
Внутрений код:
SE-LC8K09105F7
*MSRP (Manufacturer's Suggested Retail Price) - рекомендованная производителем розничная цена. Для получения Вашей индивидуальной стоимости, обратитесь к менеджеру
Характеристики
Количество полюсов
—
3
Вид
—
Контактор
Номинальный ток АС-3, 400В; А
—
9
Тип управляющего напряжения
—
110V AC
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
| диапазон | TeSys |
|
|---|---|---|

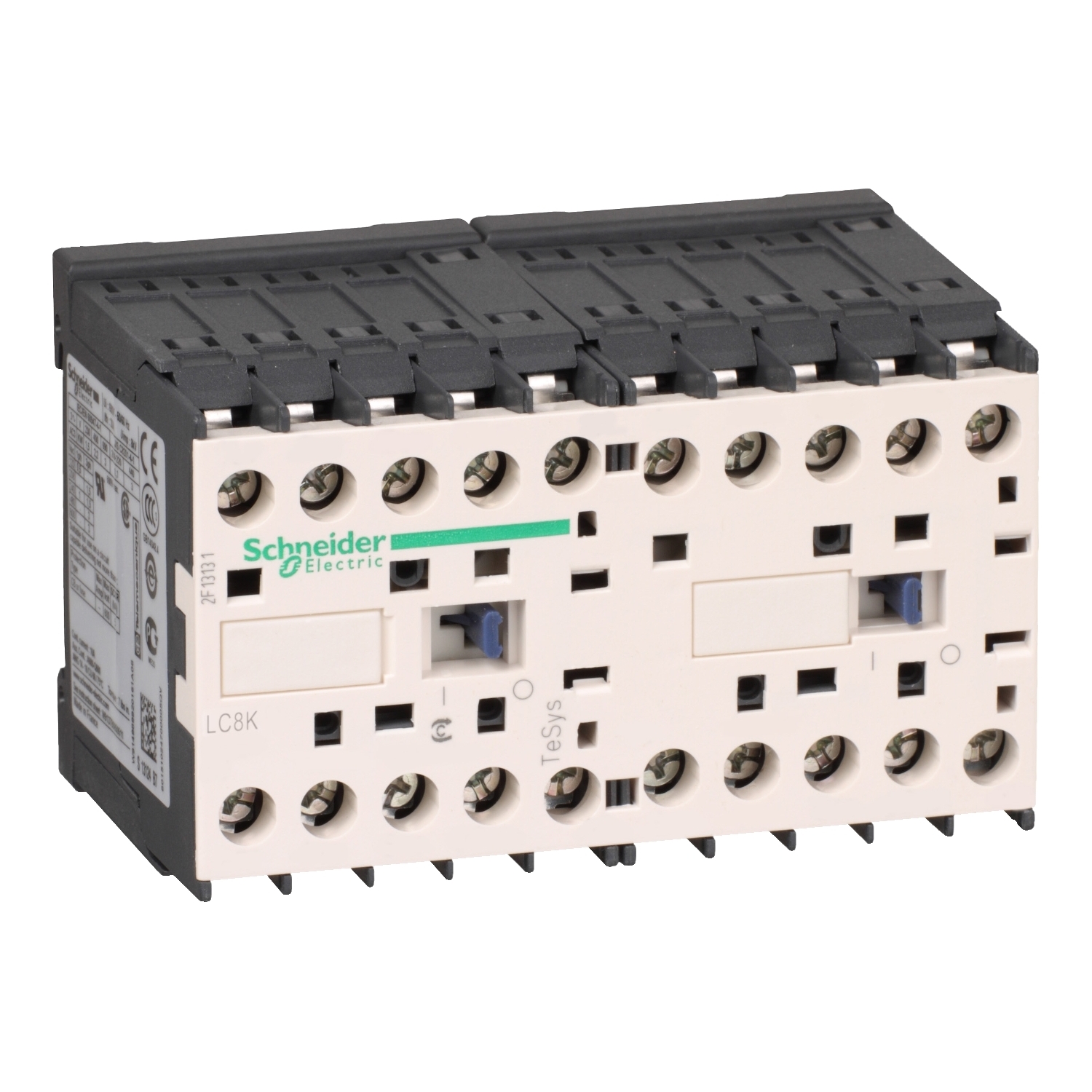

| наименование изделия | TeSys K |
|
| тип устройства или его аксессуаров | Реверсивный контактор |
|
| краткое название устройства | LC8K |
|
| область применения | Управление |
|
| применение контактора | Управление электродвигателем Активная нагрузка |
|
| категория применения | AC-1 AC-3 AC-4 |
|
| комплектация изделия | Предварительно собранный с силовой сборной шиной реверсирования |
|
| описание полюсов | 3P |
|
| конфигурация контактов полюса | 3 Н.О. |
|
| [Ue] номинальное рабочее напряжение | 690 V переменный ток 50/60 Гц для силовая цепь <= 690 V переменный ток 50/60 Гц для цепь сигнализации |
|
| [Icw] номинальный кратковременно допустимый ток | 9 А в <= 440 V переменный ток AC-3 для силовая цепь 20 А (<= 50 °C) в <= 440 V переменный ток AC-1 для силовая цепь 16 А (<= 70 °C) в 690 V переменный ток AC-1 для силовая цепь |
|
| мощность двигателя, кВт | 4 кВт в 380...415 V переменный ток 50/60 Гц 4 кВт в 440 V переменный ток 50/60 Гц 4 кВт в 480 V переменный ток 50/60 Гц 4 кВт в 500...600 В переменный ток 50/60 Гц 4 кВт в 660...690 V переменный ток 50/60 Гц 2.2 кВт в 220...230 V переменный ток 50/60 Гц |
|
| тип цепи управления | Пер. ток 50/60 Гц бесшумный |
|
| напряжение цепи управления | 110 V пер. ток 50/60 Hz |
|
| вспом. контакты, доступные на каждом контакторе | 1 Н.О. |
|
| [Up] номинальное импульсное выдерживаемое напряжение | 8 кВ |
|
| категория перенапряжения | III |
|
| [Ith] условный тепловой ток на открытом воздухе | 20 А в <= 50 °C для силовая цепь 10 А в <= 50 °C для цепь сигнализации |
|
| Номинальная включающая способность Irms | 110 А переменный ток для силовая цепь в соответствии с NF C 63-110 110 А переменный ток для силовая цепь в соответствии с IEC 60947 110 А переменный ток для цепь сигнализации в соответствии с IEC 60947 |
|
| номинальная отключающая способность | 110 А в 415 V в соответствии с IEC 60947 110 А в 440 V в соответствии с IEC 60947 80 А в 500 V в соответствии с IEC 60947 110 А в 220...230 V в соответствии с IEC 60947 110 А в 380...400 V в соответствии с IEC 60947 70 А в 660...690 V в соответствии с IEC 60947 |
|
| [Icw] номинальный кратковременно выдерживаемый ток | 20 А <= 50 °C >= 15 мин силовая цепь 90 А <= 50 °C 1 с силовая цепь 85 А <= 50 °C 5 с силовая цепь 80 А <= 50 °C 10 с силовая цепь 60 А <= 50 °C 30 с силовая цепь 45 А <= 50 °C 1 мин силовая цепь 40 А <= 50 °C 3 мин силовая цепь 80 А 1 с цепь сигнализации 90 А 500 мс цепь сигнализации 110 А 100 мс цепь сигнализации |
|
| соответствующий номинал предохранителя | 25 А gG в <= 440 V для силовая цепь 25 А aM для силовая цепь 10 А gG для цепь сигнализации в соответствии с IEC 60947 10 А gG для цепь сигнализации в соответствии с VDE 0660 |
|
| среднее полное сопротивление | 3 мОм в 50 Гц - Ith 20 А для силовая цепь |
|
| [Ui] номинальное напряжение изоляции | 690 В для цепь сигнализации в соответствии с IEC 60947-4-1 690 В для цепь сигнализации в соответствии с IEC 60947-5-1 600 В для цепь сигнализации в соответствии с UL 508 600 В для силовая цепь в соответствии с CSA C22.2 № 14 600 В для цепь сигнализации в соответствии с CSA C22.2 № 14 690 В для силовая цепь в соответствии с IEC 60947-4-1 600 В для силовая цепь в соответствии с UL 508 |
|
| электрическая износостойкость | 0.18 млн. циклов 20 А AC-1 при Ue <= 440 V 1.3 млн. циклов 9 А AC-3 при Ue <= 440 V |
|
| тип блокировки | Механический |
|
| монтажная опора | Монтаж на панель Рейка |
|
| стандарты | BS 5424 IEC 60947 NF C 63-110 VDE 0660 |
|
| сертификация продукта | CSA UL |
|
| присоединения | Выводы под пайку 1,5 x 0,9 мм |
|
| время срабатывания | 30 мс отключение катушки и размыкание Н.О. контакта 30...40 мс включение катушки замыкание Н.О. контакта |
|
| безопасный уровень надежности | B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1 |
|
| механическая износостойкость | 5 млн. циклов |
|
| рабочая частота | 3600 цикл/ч |
| пределы напряжения цепи управления | 0,85...1,1 Uc в <= 50 °C находится в состоянии работы 0,1...0,75 Uc в <= 50 °C отпускание |
|
|---|---|---|
| потребляемая мощность при срабатывании | 3 В·А в 20 °C |
|
| потребляемая мощность при удержании, В·А | 3 В·А в 20 °C |
|
| теплоотдача | 3 Вт |
|
| тип вспом. контактов | Тип мгновенный 1 Н.О. |
|
| частота цепи сигнализации | <= 400 Гц |
|
| минимальный коммутируемый ток | 5 мА для цепь сигнализации |
|
| минимальное коммутируемое напряжение | 17 В для цепь сигнализации |
|
| инструкции по завершению срока службы продукта | 0.5 мм |
|
| сопротивление изоляции | > 10 МОм для цепь сигнализации |
| степень защиты IP | IP20 в соответствии с VDE 0106 |
|
|---|---|---|
| защитное исполнение | TC в соответствии с IEC 60068 TC в соответствии с DIN 50016 |
|
| рабочая температура окружающей среды | -25...50 °C |
|
| температура окружающей среды при хранении | -50...80 °C |
|
| рабочая высота | 2000 м без ухудшение характеристик по температуре |
|
| огнестойкость | V1 в соответствии с UL 94 Требование 2 в соответствии с NF F 16-101 Требование 2 в соответствии с NF F 16-102 |
|
| механическая стойкость | Удары контактор закрытый, по оси Х 10 gn в течение 11 мс IEC 60068-2-27 Удары контактор закрытый, по оси Y 15 g (ном.) в течение 11 мс IEC 60068-2-27 Удары контактор закрытый, по оси Z 15 g (ном.) в течение 11 мс IEC 60068-2-27 Удары контактор открытый, по оси X 6 g (ном.) в течение 11 мс IEC 60068-2-27 Удары контактор открытый, по оси Y 10 gn в течение 11 мс IEC 60068-2-27 Удары контактор открытый, по оси Z 10 gn в течение 11 мс IEC 60068-2-27 Вибрации контактор замкнут 4 g (ном.), 5...300 Гц IEC 60068-2-6 Вибрации контактор разомкнут 2 g (ном.), 5...300 Гц IEC 60068-2-6 |
|
| высота | 58 мм |
|
| ширина | 90 мм |
|
| глубина | 57 мм |
|
| масса продукта | 0,48 кг |
| Директива RoHS (формат даты: YYWW, 2 цифры года и 2 цифры номера недели) | ||
|---|---|---|
| Инструкция по утилизации продукта | Не требует специальных действий для утилизации |
| Период | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
|---|
