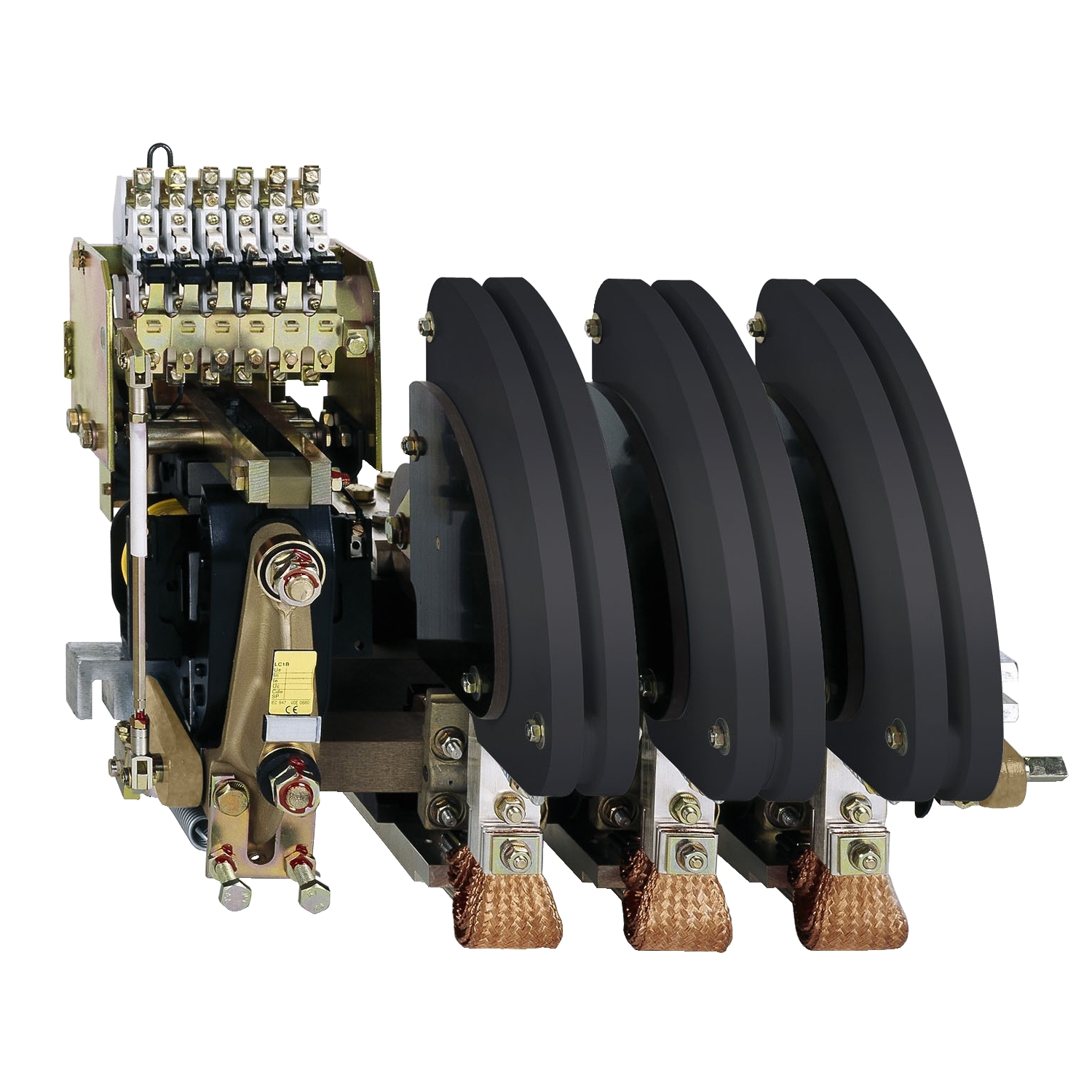

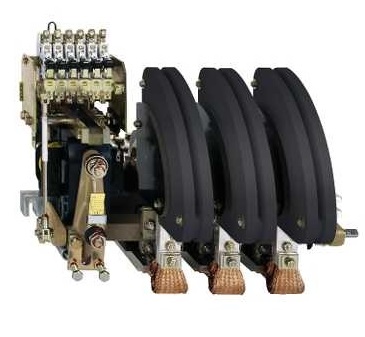

Артикул:
LC1BL33Q22
Внутрений код:
SE-LC1BL33Q22
*MSRP (Manufacturer's Suggested Retail Price) - рекомендованная производителем розничная цена. Для получения Вашей индивидуальной стоимости, обратитесь к менеджеру
Характеристики
Количество полюсов
—
3
Вид
—
Контактор
Номинальный ток АС-3, 400В; А
—
750
Тип управляющего напряжения
—
380V AC
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
| диапазон | TeSys |
|
|---|---|---|
| наименование изделия | TeSys B |
|
| тип устройства или его аксессуаров | Контактор |
|
| краткое название устройства | LC1BL |
|
| применение контактора | Двигатель-обогрев-освещение |
|
| категория применения | AC-1 AC-3 AC-4 |
|
| тип цепи управления | Пер. ток |
|
| тип катушки | Стандартный |
|
| описание полюсов | 3P |
|
| конфигурация главных контактов | 3 Н.О. |
|
| [Icw] номинальный кратковременно допустимый ток | 800 А (<= 40 °C) переменный ток AC-1 для силовая цепь 750 A (<= 55 °C) переменный ток AC-3 для силовая цепь |
|
| мощность двигателя, кВт | 220 кВт в 220...230 V переменный ток 50/60 Гц AC-3 400 кВт в 380...400 V переменный ток 50/60 Гц AC-3 425 кВт в 415 V переменный ток 50/60 Гц AC-3 450 кВт в 440 V переменный ток 50/60 Гц AC-3 500 kW at 500 V AC 50/60 Hz AC-3 530 kW at 1000 V AC 50/60 Hz AC-3 560 kW at 660...690 V AC 50/60 Hz AC-3 160 kW at 400 V AC 50/60 Hz AC-4 |
|
| вспом. контакты, доступные на каждом контакторе | 2 Н.О. + 2 Н.З. |
|
| напряжение цепи управления | 380 V пер. ток 50...400 Hz |
| пределы напряжения цепи управления | 0,3...0,5 Uc отпускание 50...400 Hz 0,85...1,1 Uc находится в состоянии работы 50...400 Hz |
|
|---|---|---|
| [Ui] номинальное напряжение изоляции | 1000 В - для силовая цепь - соответствующий IEC 60158-1 1000 В - для силовая цепь - соответствующий IEC 60947-4 1500 В - - силовая цепь - соответствующий VDE 0110 группа C |
|
| исполнение выключателя | Стационарный |
|
| монтажная опора | Опорная скоба шины Перфорированные монтажные рейки |
|
| присоединения | Силовая цепь : болтовое соединение |
|
| момент затяжки | Силовая цепь : 21 Н-м - шины |
|
| [Ue] номинальное рабочее напряжение | <= 1000 V переменный ток 50/60 Гц для силовая цепь |
|
| [Ith] условный тепловой ток на открытом воздухе | 800 А в <= 40 °C для силовая цепь |
|
| Номинальная включающая способность Irms | 10000 А в 1000 V переменный ток для силовая цепь в соответствии с IEC 60158-1 10000 А в 1000 V переменный ток для силовая цепь в соответствии с IEC 60947-4 |
|
| номинальная отключающая способность | 10000 А в 440 V для силовая цепь в соответствии с IEC 60158-1 10000 А в 440 V для силовая цепь в соответствии с IEC 60947-4 4000 А в 1000 V для силовая цепь в соответствии с IEC 60158-1 4000 А в 1000 V для силовая цепь в соответствии с IEC 60947-4 8000 А в 660...690 V для силовая цепь в соответствии с IEC 60158-1 8000 А в 660...690 V для силовая цепь в соответствии с IEC 60947-4 9000 А в 500 V для силовая цепь в соответствии с IEC 60158-1 9000 А в 500 V для силовая цепь в соответствии с IEC 60947-4 |
|
| соответствующий номинал предохранителя | 1000 А gI в <= 440 V для силовая цепь 800 А aM в <= 440 V для силовая цепь 800 А gI в <= 440 V для силовая цепь |
|
| среднее полное сопротивление | 0.18 мОм в 50 Гц - Ith 800 А для силовая цепь |
|
| мощность, рассеиваемая одним полюсом | 115 Вт AC-1 - Ith 800 А 88 Вт AC-3 - Ith 800 А |
|
| потребляемая мощность при срабатывании | 1300 ВА |
|
| потребляемая мощность при удержании, В·А | 31 ВА 50/60 Гц |
|
| время срабатывания | 100...150 мс включение 50...100 мс отключение |
|
| механическая износостойкость | 1200000 циклы |
|
| рабочая частота | 120 цикл/ч при <= 55 °C |
|
| высота | 486 мм |
|
| ширина | 570 мм |
|
| глубина | 475 мм |
|
| масса продукта | 58 кг |
| стандарты | BS 5424 IEC 60158-1 IEC 60947-4 NF C 63-110 VDE 0660 |
|
|---|---|---|
| сертификация продукта | BV CSA RINA |
|
| защитное исполнение | TC TH |
|
| рабочая температура окружающей среды | -5...55 °C |
|
| температура окружающей среды при хранении | -60...80 °C |
|
| рабочая высота | 3000 м без ухудшение характеристик по температуре |
| Соответствие экологическому статусу | Продукт категории Green Premium |
|
|---|---|---|
| Директива RoHS (формат даты: YYWW, 2 цифры года и 2 цифры номера недели) | ||
| Регламент REACh | ||
| Экологический профиль продукта | ||
| Инструкция по утилизации продукта |
| Период | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
|---|
