Артикул:
266107
Внутрений код:
EAT-266107
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
5 082.39 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Основная функция |

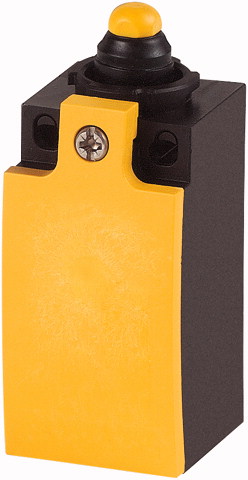

датчик положения Предохранительные датчики положения |
||
Идентификатор типа |
LS(M)-… | ||
Ассортимент |
Сферические толкатели | ||
Класс защиты |
IP66, IP67 | ||
оснащение |
Базовое устройство, возможно расширение | ||
Температура окружающей среды |
°C | -25 - +70 | |
Назначение контактов |
|||
Разм. = размыкающий контакт |
2 разм.
|
||
Указание |
= защитная функция посредством принудительного размыкания согласно IEC/EN 60947-5-1.
|
||
графические условные обозначения |
|
||
Ход контакта ? = контакт закрыт ? = контакт открыт |
|
||
Принудительное размыкание (ZW) |
да | ||
Цвет |
|||
Крышка корпуса |
желтый | ||
Крышка корпуса |
|
||
корпус |
пластик | ||
Способ подключения |
Зажим Cage-Clamp | ||
указания |
Cage Clamp - зарегистрированная торговая марка фирмы WAGO Kontakttechnik GmbH, 32432 Minden. Принадлежности для соединения Cage-Clamp фирмы Wago: вставная перемычка, серая, номер Wago для заказа: 264-402 |
Технические характеристики
| Общая информация | |||
Стандарты и положения |
IEC/EN 60947 | ||
Стойкость к климатическим воздействиям |
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78, Влажный нагрев, цикличный, в соответствии с IEC 60068-2-30 |
||
Температура окружающей среды |
°C | -25 - +70 | |
установочное положение |
любая | ||
Класс защиты |
IP66, IP67 | ||
Поперечные сечения соединения |
мм? | ||
одножильный |
мм2 | 1 x (0,5 - 2,5) | |
тонкопроволочный с оконечной муфтой |
мм2 | 1 x (0,5 - 1,5) | |
| Контакты/коммутационная способность | |||
Номинальная устойчивость к импульсу |
Uimp | В перем. тока | 4000 |
Номинальные выдерживаемые напряжения изоляции |
Ui | В | 400 |
Категория перенапряжения / степень загрязнения |
III/3 | ||
Расчетный рабочий ток |
Ie | A | |
AC-15 |
|||
24 В |
Ie | A | 6 |
220 В 230 В 240 В |
Ie | A | 6 |
380 В 400 В 415 В |
Ie | A | 4 |
DC-13 |
|||
24 В |
Ie | A | 3 |
110 В |
Ie | A | 0.6 |
220 В |
Ie | A | 0.3 |
Надёжность управляющей системы |
|||
при 24 В пост. тока/5 мА |
HF | Частота отказов | < 10-7, < 1 отказа на 107 соединений |
при 5 В пост. тока/1 мА |
HF | Частота отказов | < 10-6, < 1 отказа на 5 x 106 соединений |
Частота сети |
Гц | макс. 400 | |
Стойкость к коротким замыканиям согласно IEC/EN 60947-5-1 |
|||
макс. предохранитель |
A gG/gL | 6 | |
Точность воспроизведения |
мм | ± 0.15 | |
условный ток короткого замыкания |
кА | 1 | |
| Механические размеры | |||
Механический срок службы |
Переключения | x 106 | 8 |
Температура прикосновения к рукоятке приводного вращательного механизма |
°C |
100
|
|
Удароустойчивость (импульс полусинуса 20 мс) |
|||
Стандартный контакт |
g | 25 | |
частота приведения в действие |
Переключения/ч |
6000
|
|
| Привод | |||
механический |
|||
Сила нажатия начала/конца хода |
N | 1,0/8,0 | |
Моменты нажатия поворотных приводов |
Нм | 0.2 | |
макс. начальная скорость при кулачках по DIN |
м/с | 1/0,5 | |
указания |
при угле активации ? = 0°/30° |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 6 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0.17 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 0 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 70 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Sensors (EG000026) / End switch (EC000030) | |||
| Electric engineering, automation, process control engineering / Binary sensor technology, safety-related sensor technology / Position switch / Position switch (Type 1) (ecl@ss8.1-27-27-06-01 [AGZ382012]) | |||
Width sensor |
mm | 31 | |
Diameter sensor |
mm | 0 | |
Height of sensor |
mm | 61 | |
Length of sensor |
mm | 33.5 | |
Rated operation current Ie at AC-15, 24 V |
A | 6 | |
Rated operation current Ie at AC-15, 125 V |
A | 6 | |
Rated operation current Ie at AC-15, 230 V |
A | 6 | |
Rated operation current Ie at DC-13, 24 V |
A | 3 | |
Rated operation current Ie at DC-13, 125 V |
A | 0.8 | |
Rated operation current Ie at DC-13, 230 V |
A | 0.3 | |
Switching function |
Slow-action switch | ||
Output electronic |
No | ||
Forced opening |
Yes | ||
Number of safety auxiliary contacts |
2 | ||
Number of contacts as normally closed contact |
2 | ||
Number of contacts as normally open contact |
0 | ||
Number of contacts as change-over contact |
0 | ||
Type of interface |
None | ||
Type of interface for safety communication |
None | ||
Housing according to norm |
- | ||
Construction type housing |
Cuboid | ||
Material housing |
Plastic | ||
Coating housing |
- | ||
Type of control element |
Plunger | ||
Alignment of the control element |
- | ||
Type of electric connection |
- | ||
With status indication |
No | ||
Suitable for safety functions |
Yes | ||
Explosion safety category for gas |
None | ||
Explosion safety category for dust |
None | ||
Ambient temperature during operating |
°C | -25 - 70 | |
Degree of protection (IP) |
IP67 |
Апробации
| Product Standards | IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14; CE marking | ||
| UL File No. | E29184 | ||
| UL Category Control No. | NKCR | ||
| CSA File No. | 12528 | ||
| CSA Class No. | 3211-03 | ||
| North America Certification | UL listed, CSA certified | ||
| Degree of Protection | IEC: IP66, 67, UL/CSA Type 3R, 4X (indoor use only), 12, 13 |
