Артикул:
102719
Внутрений код:
EAT-102719
Дилерский сертификат
56 кб
Техническая документация
207,2 кб
• Cрок поставки 2-7 дней - 2 шт.
10 373.15 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Mounting type |
Floor standing distribution board Surface mounted Flush mounted |
||
Класс защиты |
IP20 | ||
установочное положение |
универсальные | ||
Полюсы |
4-полюсн. | ||

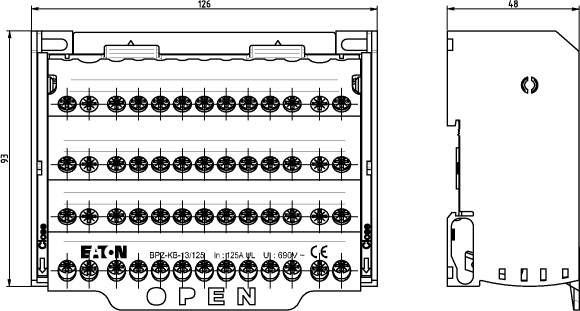

ширина |
мм | 126 | |
Глубина |
мм | 48 | |
Высота |
мм | 93 | |
Number of clamping units per pole |
14 | ||
Расчетный рабочий ток |
A | 125 |
Технические характеристики
| Общая информация | |||
Стандарты и предписания |
IEC 60 947 -7 -1 | ||
RoHS (в соответствии с директивой ЕС 2002/95/EG Европейского Парламента и Совета) |
соответствующий | ||
Температуроустойчивость |
°C |
PA66 >= 140 ПК >= 120 |
|
Класс пожароустойчивости по UL94 |
PA66 = V-0 PC = V-2 |
||
Значение CTI изоляции |
В |
PA66 = 600 PC = 300 |
|
Класс защиты |
IP20 | ||
Указания по монтажу |
Монтаж на DIN-рейку и на монтажную панель Экономия времени при электрической разводке Ок. 80% сэкономленного места Модульный монтаж, с помощью нескольких блоков могут быть построены системы на 1 - 4 полюса |
||
| Электрический | |||
IEC |
|||
Макс. электрическая нагрузка / Cu |
A | 125 | |
Макс. рабочее напряжение / Cu |
В перем. тока | 690 | |
Макс. рабочее напряжение / Cu |
В пост. тока | 1500 | |
Номинальная устойчивость к импульсному току |
Ipk | кА | 29 |
Номинальная устойчивость к токовым нагрузкам при коротком замыкании (t=1s) |
Icw | кА | 4.2 |
| материал | |||
Материал |
|||
Корпус клеммы |
Латунь | ||
корпус |
PA66 | ||
Крышка |
PC | ||
Резьбовой штифт с внутренним шестигранником |
Сталь | ||
Качество поверхности |
|||
Корпус клеммы |
Без маркировки | ||
Резьбовой штифт с внутренним шестигранником |
Оцинкованный | ||
Цвет |
|||
корпус |
серый, RAL 7035 | ||
Крышка |
прозрачный | ||
| Поперечные сечения соединения | |||
Доступ |
|||
одножильный/многожильный |
мм? | 6 - 35 | |
тонкопроволочный (с оконечной муфтой) |
мм? | 6 - 25 | |
Bращающий момент |
Нм | 1,5 | |
Отвод |
|||
одножильный/многожильный |
мм? |
1.5 - 25 1.5 - 16 |
|
тонкопроволочный (с оконечной муфтой) |
мм? |
1.5 - 16 1.5 - 10 |
|
Bращающий момент |
Нм | 1,5 |
Технические характеристики согласно ETIM 6.0
| Energy distribution systems (EG000015) / Distributor assembly terminal blocks (EC001894) | |||
| Electric engineering, automation, process control engineering / Electrical insulation and connecting material / Energy distribution system / Distributor assembly terminal blocks (ecl@ss8.1-27-40-06-09 [ACO381008]) | |||
Height |
mm | 93 | |
Width |
mm | 126 | |
Depth |
mm | 48 | |
Max. rated current |
A | 125 | |
Number of poles |
4 | ||
Conductor cross section flexible (fine-strand) with cable end sleeve |
mm? | 2.5 - 35 | |
Conductor cross section solid (solid, stranded) |
mm? | 2.5 - 35 | |
Number of clamp positions per pole |
13 | ||
With PE-rail |
No | ||
With N-rail |
No |
