Артикул:
10136
Внутрений код:
EAT-10136
Дилерский сертификат
56 кб
Техническая документация
828 кб
Характеристики
Вид
—
Мини контакторы
Номинальный непрерывный ток, А
—
9
Номинальный ток АС-3, 400В; А
—
9
Тип управляющего напряжения
—
110V DC
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
7 641.01 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |
Силовые контакторы | ||
Применение |
Мини-контактор для двигателей и омических нагрузок | ||
Подассортимент |
Силовые контакторы DILEM | ||
Категория применения |
AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы AC-4: электродвигатели с короткозамкнутым ротором: пуск, противотоковое торможение, реверсирование, режим старт-стоп |
||
|
|||
Примечание |
Подходит также для двигателей класса эффективности IE3. Устройства, совместимые с IE3, обозначаются логотипом на упаковке. |
||
Техника присоединения |
Винтовые клеммы | ||
Описание |
с вспомогательным контактом | ||
Полюсы |
3-полюсн. | ||
Расчетный рабочий ток |
|||
AC-3 |
|||
380 B 400 B |
Ie | A | 9 |
AC-1 |
|||
обычный термический ток, 3-полюсный, 50 - 60 Гц |
|||
разомкнут |
|||
при 40 °C |
Ith =Ie | A | 22 |
максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц |
|||
AC-3 |
|||
220 B 230 B |
P | кВт | 2.2 |
380 B 400 B |
P | кВт | 4 |
660 B 690 B |
P | кВт | 4 |
AC-4 |
|||
220 B 230 B |
P | кВт | 1.5 |
380 B 400 B |
P | кВт | 3 |
660 B 690 B |
P | кВт | 3 |
Назначение контактов |
|||
Разм. = размыкающий контакт |
1 разм. | ||
графические условные обозначения |
|
||
Применяемое для |
…DILE | ||
Управляющее напряжение |
110 V DC | ||
Род тока: перем. ток/пост. ток |
Питание пост. тока |

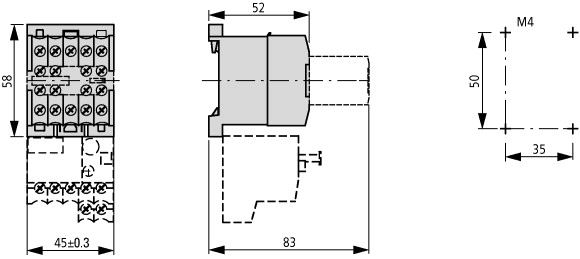

Технические характеристики
| Общая информация | |||
Стандарты и положения |
IEC/EN 60947, VDE 0660, CSA, UL | ||
Механический срок службы; катушка 50/60 Гц |
Переключения | x 106 |
999999999 |
Механический срок службы |
Переключения | x 106 | 20 |
максимальная частота коммутаций |
|||
механический |
S/h | 9000 | |
электрический (силовые контакторы без реле перегрузки) |
Переключения/ч | см. характеристики | |
Стойкость к климатическим воздействиям |
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
||
Температура окружающей среды |
|||
разомкнут |
°C | -25 - +50 | |
в капсульном корпусе |
°C | - 25 - 40 | |
установочное положение |
любое, кроме вертикального с клеммами A1/A2 снизу | ||
установочное положение |
|
||
Удароустойчивость (IEC/EN 60068-2-27) |
|||
Импульс полусинуса 10 мс |
|||
Основное устройство без вспомогательного контактного модуля |
|||
Цепи главного тока, замыкающие контакты |
g | 10 | |
Вспомогательные блок-контакты размыкающий контакт/замыкающий контакт |
g | ||
Размыкающие контакты |
g | 10 | |
Основное устройство со вспомогательным контактным модулем |
|||
Цепи главного тока, замыкающие контакты |
g | ||
Замыкающие контакты |
g | 10 | |
Вспомогательные блок-контакты замыкающий контакт/размыкающий контакт |
g | 20 / 20 | |
Класс защиты |
IP20 | ||
Защита от прикосновения при вертикальном управлении спереди (EN 50274) |
защита от прикосновения пальцами и тыльной стороной кистей рук | ||
Вес |
кг | 0.206 | |
Поперечные сечения соединения линий главного и вспомогательного тока |
|||
Винтовые клеммы |
|||
одножильный |
мм2 |
1 x (0,75 - 2,5) 2 x (0,75 - 2,5) |
|
тонкопроволочный с оконечной муфтой |
мм2 |
1 x (0,75 - 1,5) 2 x (0,75 - 1,5) |
|
одно- или многожильные |
AWG | 18 - 14 | |
Длина зачистки |
мм | 8 | |
Соединительный винт |
M3,5 | ||
Отвертка с профилем Pozidriv |
Размер | 2 | |
Стандартная отвёртка |
мм |
0.8 x 5.5 1 x 6 |
|
макс. начальный пусковой момент |
Нм | 1.2 | |
| Цепи главного тока | |||
Номинальная устойчивость к импульсу |
Uimp | В перем. тока | 6000 |
Категория перенапряжения / степень загрязнения |
III/3 | ||
Номинальные выдерживаемые напряжения изоляции |
Ui | В перем. тока | 690 |
Номинальное напряжение |
Ue | В перем. тока | 690 |
Безопасное разъединение согласно EN 61140 |
|||
между катушкой и контактами |
В перем. тока | 300 | |
между контактами |
В перем. тока | 300 | |
Включающая способность (cos ? по IEC/EN 60947) |
A | 110 | |
Отключающая способность |
|||
220 B 230 B |
A | 90 | |
380 B 400 B |
A | 90 | |
500 В |
A | 64 | |
660 B 690 B |
A | 42 | |
защита от короткого замыкания, макс. предохранитель |
|||
Тип координации 2 |
gL/gG | A | 10 |
Тип координации 1 |
gL/gG | A | 20 |
| Переменное напряжение | |||
AC-1 |
|||
Расчетный рабочий ток |
|||
обычный термический ток, 3-полюсный, 50 - 60 Гц |
|||
разомкнут |
|||
при 40 °C |
Ith =Ie | A | 22 |
при 50 °C |
Ith =Ie | A | 20 |
при 55 °C |
Ith =Ie | A | 19 |
в капсульном корпусе |
Ith | A | 16 |
Примечание |
При максимально допустимой температуре окружающей среды. | ||
обычный термический ток, 1-полюсный |
|||
Примечание |
При максимально допустимой температуре окружающей среды. | ||
разомкнут |
Ith | A | 50 |
в капсульном корпусе |
Ith | A | 40 |
AC-3 |
|||
Расчетный рабочий ток |
|||
открытый, 3-полюсный, 50 - 60 Гц |
|||
Примечание |
При максимально допустимой температуре окружающей среды. | ||
220 B 230 B |
Ie | A | 9 |
240 В |
Ie | A | 9 |
380 B 400 B |
Ie | A | 9 |
415 В |
Ie | A | 9 |
440 В |
Ie | A | 9 |
500 В |
Ie | A | 6.4 |
660 B 690 B |
Ie | A | 4.8 |
Расчетная рабочая мощность |
P | кВт | |
220 B 230 B |
P | кВт | 2.2 |
240 В |
P | кВт | 2.5 |
380 B 400 B |
P | кВт | 4 |
415 В |
P | кВт | 4.3 |
440 В |
P | кВт | 4.6 |
500 В |
P | кВт | 4 |
660 B 690 B |
P | кВт | 4 |
AC-4 |
|||
Расчетный рабочий ток |
|||
открытый, 3-полюсный, 50 - 60 Гц |
|||
Примечание |
При максимально допустимой температуре окружающей среды. | ||
220 B 230 B |
Ie | A | 6.6 |
240 В |
Ie | A | 6.6 |
380 B 400 B |
Ie | A | 6.6 |
415 В |
Ie | A | 6.6 |
440 В |
Ie | A | 6.6 |
500 В |
Ie | A | 5 |
660 B 690 B |
Ie | A | 3.4 |
Расчетная рабочая мощность |
P | кВт | |
220 B 230 B |
P | кВт | 1.5 |
240 В |
P | кВт | 1.8 |
380 B 400 B |
P | кВт | 3 |
415 В |
P | кВт | 3.1 |
440 В |
P | кВт | 3.3 |
500 В |
P | кВт | 3 |
660 B 690 B |
P | кВт | 3 |
| постоянное напряжение | |||
Расчетный рабочий ток открытый |
|||
DC-1 |
|||
12 В |
Ie | A | 20 |
24 В |
Ie | A | 20 |
60 В |
Ie | A | 20 |
110 В |
Ie | A | 20 |
220 В |
Ie | A | 20 |
Электрические тепловые потери (3- или 4-полюсный) |
|||
bei Ith, 50 °C |
W | 4.4 | |
при Ie согласно AC-3/400 В |
W | 0.9 | |
| Механические приводы | |||
Безопасность по напряжению |
|||
Управляется постоянным током DC |
|||
Напряжение натяжения |
0.8 1.1 | ||
потребляемая мощность |
|||
Питание пост. тока |
|||
Потребляемая мощность при затягивании = удержании |
VA/W | 2.3 | |
Примечание |
Чистое постоянное напряжение или трёхфазная мостовая схема | ||
Продолжительность включения |
% продолжительность включения | 100 | |
Время переключения при 100 % Uc
|
|||
Замыкающие контакты |
мс | ||
Задержка замыкания |
мс | ||
Задержка замыкания мин. |
мс | 26 | |
Задержка замыкания макс. |
мс | 35 | |
Время открытия |
мс | ||
Время открытия мин. |
мс | 15 | |
Время открытия макс. |
мс | 25 | |
Задержка замыкания со вспомогательным контактом верхней установки |
мс | макс. 70 | |
Реверсивные контакторы |
|||
Время переключения при 110 % Uc
|
|||
Время переключения мин |
мс | 40 | |
Время переключения макс. |
мс | 50 | |
Время дугового разряда при 690 В перем. тока |
мс | макс. 12 | |
| Вспомогательный контакт | |||
Принудительное управление коммутирующими элементами согласно EN 60947-5-1, приложение L, включая модуль вспомогательного контакта |
да | ||
Номинальная устойчивость к импульсу |
Uimp | В перем. тока | 6000 |
Категория перенапряжения / степень загрязнения |
III/3 | ||
Номинальные выдерживаемые напряжения изоляции |
Ui | В перем. тока | 690 |
Номинальное напряжение |
Ue | В перем. тока | 600 |
Безопасное разъединение согласно EN 61140 |
|||
между катушкой и вспомогательными контактами |
В перем. тока | 300 | |
Между вспомогательными контактами |
В перем. тока | 300 | |
Расчетный рабочий ток |
|||
AC-15 |
|||
220 B 240 B |
Ie | A | 6 |
380 B 415 B |
Ie | A | 3 |
500 В |
Ie | A | 1.5 |
DC Л/П 15 мс |
|||
Контакты в серии: |
A | ||
1 |
24 В | A | 2.5 |
2 |
60 В | A | 2.5 |
3 |
100 В | A | 1.5 |
3 |
220 В | A | 0.5 |
Обычный термический ток |
Ith | A | 10 |
Надёжность контакта |
Частота отказов | ? |
<10-8, < один отказ на 100 млн. соединений (при Ue = 24 В пост. тока, Umin = 17 В, Imin = 5,4 мА) |
Срок службы компонента при Ue = 240 В |
|||
AC-15 |
Переключения | x 106 | 0.2 |
Пост. ток (DC) |
|||
L/R = 50 мс: 2 контакта в серии при Ie = 0,5 A |
Переключения | x 106 | 0.15 |
Примечание |
Условия включения и отключения на основе DC-13 Л/П постоянны в соответствии с исходными данными | ||
Стойкость к коротким замыканиям без сваривания |
|||
устройство защиты от максимальных перегрузок |
|||
только защита от короткого замыкания |
PKZM0-4 | ||
защита от короткого замыкания, макс. предохранитель |
|||
500 В |
A gG/gL | 6 | |
500 В |
A безынерционный | 10 | |
Электрические тепловые потери при нагрузке с Ith на контакт |
W | 1.1 | |
| Опробованные рабочие характеристики | |||
Коммутационная способность |
|||
максимальная мощность двигателя |
|||
трехфазн. |
|||
200 В 208 В |
л.с. | 2 | |
230 В 240 В |
л.с. | 3 | |
460 В 480 В |
л.с. | 5 | |
575 В 600 В |
л.с. | 5 | |
однофазный |
|||
115 В 120 В |
л.с. | 0.5 | |
230 В 240 В |
л.с. | 1.5 | |
Общее применение |
A | 15 | |
Вспомогательный контакт |
|||
Пилотный режим |
|||
Работа от перем. тока |
A600 | ||
Управляется постоянным током DC |
P300 | ||
Общее применение |
|||
Перем. ток (AC) |
В | 600 | |
Перем. ток (AC) |
A | 10 | |
Пост. ток (DC) |
В | 250 | |
Пост. ток (DC) |
A | 0.5 | |
Short Circuit Current Rating |
SCCR | ||
Основная номинальная характеристика |
|||
SCCR |
kA | 5 | |
Макс. предохранитель |
A | 45 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 9 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0.3 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 0.9 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 2.3 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 50 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параме |
Документы
Техническая документация
828 кб
Дилерский сертификат
56 кб
Банковский перевод: счет на оплату формируется после оформления заказа или отправки заявки в произвольной форме на электронную почту info@euro-avtomatika.ru. Специалист свяжется с вами для уточнения деталей.
Самовывоз с нашего склада:
По адресу: Московская область, Люберецкий район, п. Томилино, мкр. Птицефабрика, стр. лит. А, офис 109. Мы есть на Яндекс.Карты.
Доставка до двери
Осуществляется курьерской службой или транспортной компанией (на Ваш выбор).
Мы работаем с ведущими транспортными компаниями и доставляем заказы во все регионы России и Казахстана.
Доставка до терминала
Транспортной компании в Москва – БЕСПЛАТНО.
Отзывы
Оставить отзыв
Загрузка отзывов...
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
