Артикул:
116567
Внутренний код:
EAT-116567
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
по запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |

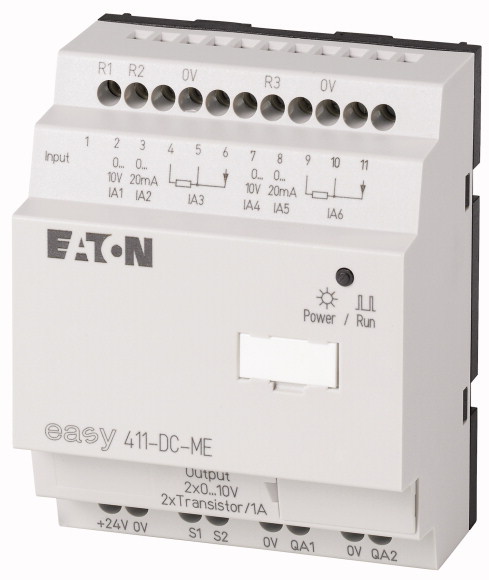

Управляющее реле easyRelay Многофункциональный дисплей MFD-Titan |
||
Ассортимент |
Система ввода/вывода EC4E Компактные ПЛК EC4P |
||
Подассортимент |
Модули расширения входов/выходов, аналоговые | ||
Основная функция |
Модули расширения | ||
Описание |
применяется через easyLink | ||
Функция |
Модули расширения EASY... | ||
Принадлежности |
Модули расширения входов/выходов, аналоговые | ||
Входы |
|||
Расширение входов (количество) |
цифровые: 1; аналоговые: 6 (0-10 В: 2 и 0-20 мА: 2 и Pt100:2) | ||
аналоговый |
6 | ||
Выходы |
|||
Вид |
Транзистор Аналоговые |
||
Транзистор |
2 | ||
Питающее напряжение |
24 В пост. тока |
Технические характеристики
| Общее | |||

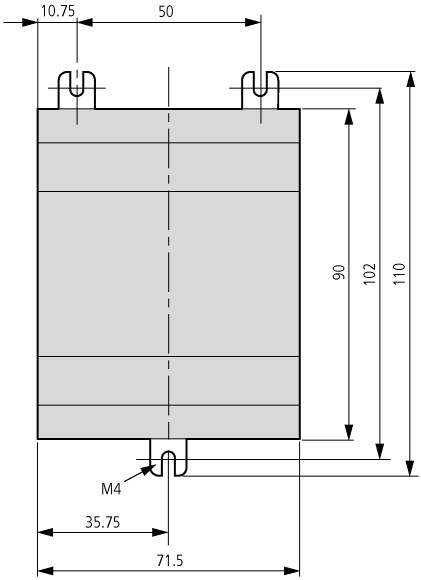

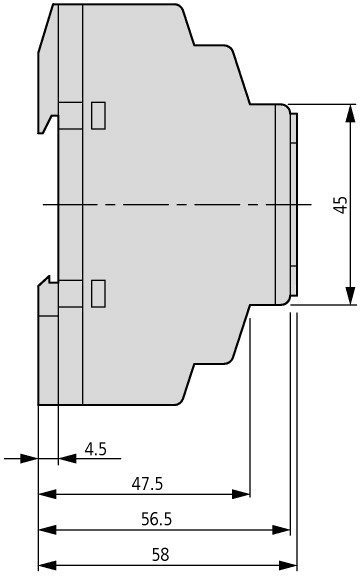

Размеры (Ш x В x Г) |
мм | 71,5 x 90 x 58 (4 установочных мест) | |
Вес |
кг | 0.2 | |
| Климатические внешние условия | |||
Рабочая температура |
°C |
-25 до + 55 Холод в соответствии с IEC 60068-2-1 Тепло в соответствии с IEC 60068-2-2 |
|
Конденсация |
Предотвратить конденсацию, воспользовавшись соответствующими мерами | ||
Хранение |
? | °C | -40 - +70 |
относительная влажность воздуха |
% | 5 - 95 | |
Давление воздуха (эксплуатация) |
hPa | 795 - 1080 | |
| Механические внешние условия | |||
Класс защиты (IEC/EN 60529, EN50178, VBG 4) |
IP20 | ||
Колебания (IEC/EN 60068-2-6) |
Гц | ||
постоянная амплитуда 0,15 мм |
Гц | 10 - 57 | |
постоянное ускорение 2 г |
Гц | 57 - 150 | |
Удароустойчивость (IEC/EN 60068-2-27) полусинус 15 г/11 мс |
Шоки | 18 | |
Падение (IEC/EN 60068-2-31) |
Высота падения | мм | 50 |
свободное падение, в упаковке (IEC/EN 60068-2-32) |
M | 1 | |
установочное положение |
вертикально или горизонтально | ||
| Электромагнитная совместимость (ЭМС) | |||
Категория перенапряжения / степень загрязнения |
II/2 | ||
Электростатическая разрядка (ESD) |
|||
примененный стандарт |
IEC EN 61000-4-2, уровень 3 | ||
Выход воздуха |
кВ | 8 | |
Разряд контакта |
кВ | 6 | |
Импульсное напряжение |
кВ |
согласно IEC/EN 61000-4-4 Кабели питания: 2 Сигнальные провода: 2 |
|
мощные импульсы (скачок напряжения) |
2 кВ (кабели питания симметричны, EASY...AC) 0.5 кВ (кабели питания симметричны, EASY...DC) согласно IEC/EN 61000-4-5 |
||
Впуск согласно IEC/EN 61000-4-6 |
В | 10 | |
| Прочность изоляции | |||
Прочность изоляции |
EN 50178 | ||
| Электропитание | |||
Номинальное напряжение |
Ue | В | 24 пост. тока (-15/+20%) |
Допустимый диапазон |
Ue | 20.4 - 28.8 V DC | |
входной ток |
40 мА при Ue 2 A при Ue с нагрузкой |
||
Потеря мощности |
P | 1 Вт | |
| Аналоговые входы | |||
Количество |
6 | ||
Гальваническое разделение |
для интерфейса/карты памяти: нет | ||
Вид входа |
Напряжение пост. тока | ||
Зона сигнала |
0 - 10 В пост. тока и 0 - 20 мА и Pt100 (-50…+200°C) | ||
Разрешение |
10 бит (значение 0 - 1023) | ||
Входной импеданс |
k? | 11.2 | |
Точность фактического значения |
|||
два устройства easy |
% | ± 3 | |
внутри устройства |
% | < ± 3 % | |
Время преобразования аналоговое/цифровое |
мс | 800 | |
входной ток |
мА | < 1 | |
Длина провода |
M |
10, экранирован.
|
|
| Аналоговые выходы | |||
Количество |
2 | ||
Гальваническое разделение |
для easyLink: да | ||
Тип выхода |
Напряжение пост. тока | ||
Зона сигнала |
0 - 10 В пост. тока | ||
Выходной ток макс. |
A | 0.01 | |
Шунтирующий резистор |
1 кОм | ||
С защитой от перегрузки и коротких замыканий |
да | ||
Разрешение |
0,01 В аналоговые 10 бит (значение в диапазоне 0 - 1023) цифровое |
||
Точность |
|||
-25 °C - 55 °C |
% | 2 | |
25°C |
% | 1 | |
Время преобразования аналоговое/цифровое |
мс | 200 | |
| Транзисторные выходы | |||
Количество |
2 | ||
Номинальное напряжение |
Ue | В пост. тока | 24 |
Допустимый диапазон |
Ue | 20.4 - 28.8 V DC | |
Остаточная пульсация |
% |
5
|
|
Питающий ток |
мА |
тип./макс.
24В/2A при состоянии 0 12/22 при состоянии 1 |
|
Защита от неправильной полярности |
да (Внимание: если при перепутывании полярности напряжения питания на выходы подаётся напряжение 0 В или сигнал GND (заземление), возникает короткое замыкание) | ||
Гальваническое разделение |
для карты памяти: да | ||
Расчетный рабочий ток при состоянии „1” постоянного тока на канал |
Ie | A | 1 |
Ламповая нагрузка без Rv на канал |
W | 5 | |
Ток утечки при статусе „0” на канал |
мА | < 0.1 | |
Макс. выходное напряжение |
В |
2,5 (состояние 0 при внешней нагрузке < 10 МОм) U = Ue - 1 В (состояние 1 при Ie = 0,5 A) |
|
защита от короткого замыкания |
да, термически (оценка осуществляется с помощью диагностического входа R16) | ||
Ток расцепителя короткого замыкания для Ra 10 мОм |
A |
1,4 Ie 4
|
|
общий ток короткого замыкания |
A | 8 | |
Пиковый ток короткого замыкания |
A | 16 | |
отключение по температуре |
да | ||
макс. частота переключения при постоянной омической нагрузке |
Переключения/ч | 40000 | |
Возможность параллельного подключения выходов |
|||
при омической нагрузке, индуктивной нагрузке, с внешней схемой защиты, сборка в пределах группы |
Q1 и Q2 | ||
Число выходов |
макс. | 2 | |
макс. общий ток |
A | 2 (Внимание! Выходы должны управляться одновременно при одинаковой продолжительности интервалов управления) | |
Индикация состояния выходов |
ЖК-экран (если имеется) | ||
| Питающее напряжение UAux | |||
Защита от неправильной полярности |
да (Внимание: если при перепутывании полярности напряжения питания на выходы подаётся напряжение 0 В или сигнал GND (заземление), возникает короткое замыкание) |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 0 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 1 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 55 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Требования производственного стандарта выполнены. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| PLC's (EG000024) / Logic module (EC001417) | |||
| Electric engineering, automation, process control engineering / Control / Programmable logic control (SPS) / Logic module (ecl@ss8.1-27-24-22-16 [AKE539011]) | |||
Supply voltage AC 50 Hz |
V | 0 - 0 | |
Supply voltage AC 60 Hz |
V | 0 - 0 | |
Supply voltage DC |
V | 20.4 - 28.8 | |
Voltage type of supply voltage |
DC | ||
Switching current |
A | 0.5 | |
Number of analogue inputs |
6 | ||
Number of analogue outputs |
2 | ||
Number of digital inputs |
1 | ||
Number of digital outputs |
2 | ||
With relay output |
No | ||
Number of HW-interfaces industrial Ethernet |
0 | ||
Number of HW-interfaces PROFINET |
0 | ||
Number of HW-interfaces RS-232 |
0 | ||
Number of HW-interfaces RS-422 |
0 | ||
Number of HW-interfaces RS-485 |
0 | ||
Number of HW-interfaces serial TTY |
0 | ||
Number of HW-interfaces USB |
0 | ||
Number of HW-interfaces parallel |
0 | ||
Number of HW-interfaces Wireless |
0 | ||
Number of HW-interfaces other |
1 | ||
With optical interface |
No | ||
Supporting protocol for TCP/IP |
No | ||
Supporting protocol for PROFIBUS |
No | ||
Supporting protocol for CAN |
No | ||
Supporting protocol for INTERBUS |
No | ||
Supporting protocol for ASI |
No | ||
Supporting protocol for KNX |
No | ||
Supporting protocol for MODBUS |
No | ||
Supporting protocol for Data-Highway |
No | ||
Supporting protocol for DeviceNet |
No | ||
Supporting protocol for SUCONET |
No | ||
Supporting protocol for LON |
No | ||
Supporting protocol for PROFINET IO |
No | ||
Supporting protocol for PROFINET CBA |
No | ||
Supporting protocol for SERCOS |
No | ||
Supporting protocol for Foundation Fieldbus |
No | ||
Supporting protocol for EtherNet/IP |
No | ||
Supporting protocol for AS-Interface Safety at Work |
No | ||
Supporting protocol for DeviceNet Safety |
No | ||
Supporting protocol for INTERBUS-Safety |
No | ||
Supporting protocol for PROFIsafe |
No | ||
Supporting protocol for SafetyBUS p |
No | ||
Supporting protocol for other bus systems |
No | ||
Radio standard Bluetooth |
No | ||
Radio standard WLAN 802.11 |
No | ||
Radio standard GPRS |
No | ||
Radio standard GSM |
No | ||
Radio standard UMTS |
No | ||
IO link master |
No | ||
Redundancy |
No | ||
With display |
No | ||
Degree of protection (IP) |
IP20 | ||
Basic device |
No | ||
Expandable |
No | ||
Expansion device |
Yes | ||
With timer |
No | ||
Rail mounting possible |
Yes | ||
Wall mounting/direct mounting |
Yes | ||
Front build in possible |
No | ||
Rack-assembly possible |
No | ||
Suitable for safety functions |
No | ||
Category according to EN 954-1 |
|||
SIL according to IEC 61508 |
None | ||
Performance level acc. to EN ISO 13849-1 |
None | ||
Appendant operation agent (Ex ia) |
No | ||
Appendant operation agent (Ex ib) |
No | ||
Explosion safety category for gas |
None | ||
Explosion safety category for dust |
None | ||
Width |
mm | 71.5 | |
Height |
mm | 90 | |
Depth |
mm | 58 |
Апробации
| Product Standards | IEC/EN see Technical Data; UL 508; CSA C22.2 No. 142-M1987; CSA C22.2 No. 213-M1987; CE marking | ||
| UL File No. | E135462 | ||
| UL Category Control No. | NRAQ, NRAQ7 | ||
| CSA File No. | 165628 | ||
| CSA Class No. | 2252-01 + 2258-02 | ||
| North America Certification | Request filed for UL and CSA | ||
| Degree of Protection | IEC: IP20, UL/CSA Type: - |
Документы
Банковский перевод: счет на оплату формируется после оформления заказа или отправки заявки в произвольной форме на электронную почту info@euro-avtomatika.ru. Специалист свяжется с вами для уточнения деталей.
Самовывоз с нашего склада:
По адресу: Московская область, Люберецкий район, п. Томилино, мкр. Птицефабрика, стр. лит. А, офис 109. Мы есть на Яндекс.Карты.
Доставка до двери
Осуществляется курьерской службой или транспортной компанией (на Ваш выбор).
Мы работаем с ведущими транспортными компаниями и доставляем заказы во все регионы России и Казахстана.
Доставка до терминала
Транспортной компании в Москва – БЕСПЛАТНО.
Отзывы
Оставить отзыв
Загрузка отзывов...
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
