Артикул:
107028
Внутрений код:
EAT-107028
Дилерский сертификат
56 кб
Техническая документация
194,4 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Подассортимент |
Модули | ||
Основная функция |
Система подключения SmartWire | ||
Описание |
Модуль SmartWire для установки на силовые контакторы DILM(C)7…DILM(C)38, DILA…, DIMP20 - На силовой контактор необходим один модуль. - подключение к шлюзу SmartWire в качестве подчиненного устройства. - максимум 16 модулей SmartWire на ветвь. - 1 цифровой вход для беспотенциального контакта. - Сообщение о коммутационном положении силового контактора. |
||
указания
|
Технические характеристики
| Общая информация | |||
Стандарты и положения |
|||
Общая информация |
IEC/EN 60947 EN 55011 EN 55022 IEC/EN 61000-4 IEC/EN 60068-2-27 |
||
Монтаж |
на DILM7…DILM38 | ||

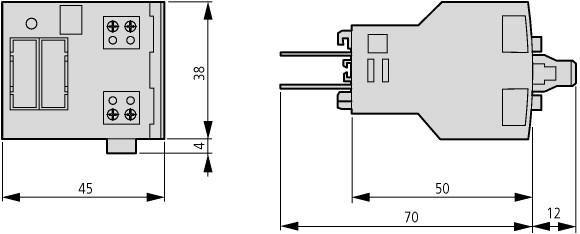

Размеры (Ш x В x Г) |
мм | 45 x 44 x 81 | |
Вес |
кг | 0.036 | |
| Поперечные сечения соединения | |||
одножильный |
мм2 | 0,34…1,5 | |
тонкопроволочный с оконечной муфтой |
мм2 | 0,34…1,5 | |
одно- или многожильные |
AWG | 22…16 | |
Стандартная отвёртка |
мм | 3.5 x 0.8 | |
макс. начальный пусковой момент |
Нм | 0.5 | |
| Климатические внешние условия | |||
Температура окружающей среды |
|||
Эксплуатация |
°C | -25 - +60 | |
Хранение |
°C | - 25 - + 70 | |
Конденсация |
Предотвратить конденсацию, воспользовавшись соответствующими мерами | ||
относительная влажность воздуха, без конденсации (IEC/EN 60068-2-30) |
% | 5 - 95 | |
Давление воздуха (эксплуатация) |
hPa | 795 - 1080 | |
| Механические внешние условия | |||
Класс защиты (IEC/EN 60529, EN50178, VBG 4) |
IP20 | ||
Категория перенапряжения / степень загрязнения |
2 | ||
установочное положение |
как DILM7 до DILM38 | ||
| Электромагнитная совместимость (ЭМС) | |||
Электростатическая разрядка (IEC EN 61000-4-2, уровень 3, ESD) |
кВ | ||
Выход воздуха |
кВ | 8 | |
электромагнитные поля (IEC/EN 61000-4-3, RFI) |
V/m | 10 | |
Подавление радиочастотных помех (EN 55011, EN 55022) |
Класс A | ||
Импульсное напряжение (IEC/EN 61000-4-4, уровень 3) |
|||
Кабель питания |
кВ | 2 | |
Сигнальные провода |
кВ | 2 | |
мощные импульсы (скачок напряжения) (IEC/EN 61000-4-5, уровень 2) |
кВ | 0.5 (кабели питания симметричны) | |
Впуск согласно IEC/EN 61000-4-6 |
В | 10 | |
| Прочность изоляции | |||
Измерение воздушных зазоров и путей утечки тока |
EN 50178, EN 60947-1, UL 508, CSA C22.2 No 142 | ||
Прочность изоляции |
EN 50178, EN 60947-1 | ||
| Питающее напряжение электроники шлюза и электроники абонентов SmartWire Uшлюз | |||
Допустимый диапазон |
Питание из шлюза или силового модуля | ||
Потеря мощности при 24 В пост. тока |
W | тип. 0,6 | |
| Питающее напряжение UAUX (питающее напряжение для переключения абонентов SmartWire, напиример, катушек контакторов) | |||
Номинальное напряжение UAUX
|
В пост. тока | Питание из шлюза или силового модуля | |
Допустимый диапазон |
В пост. тока | Питание из шлюза или силового модуля | |
| Светодиодные индикаторы | |||
готов к работе |
Готов: зеленый | ||
Состояние SmartWire |
посредством Ready | ||
| Подсоединение беспотенциальных контактов | |||
Количество |
1 | ||
Номинальное напряжение (с собственной подачей) |
Ue | В ± | 17 |
Входной ток при статусе „1”, тип. |
мА | 5 | |
макс. длина провода |
M | < 2,8 | |
| MODBUS | |||
Гальваническое разделение |
|||
для питающего напряжения Uшлюз
|
нет | ||
для SmartWire |
для питающего напряжения UAUX: нет для питающего напряжения UGateway: нет |
||
| SmartWire | |||
Техника присоединения |
Разъем, 6-полюсный | ||
Кабель данных/энергетический |
6-жильный плоский кабель | ||
Максимальная длина кабеля системы SmartWire |
M | макс. 4 | |
Заглушка шины |
Соединительный штекер | ||
Адрес абонента |
1…16 | ||
Абонент |
макс. 16 на ветвь SmartWire | ||
Адресация |
автоматический через SmartWire | ||
Функция |
Подчиненное устройство SmartWire | ||
Время передачи данных системы SmartWire |
|||
Запись переключений |
тип. 20 мс для всех абонентов | ||
Считывание статусной информации |
тип. 10 мс на абонента | ||
| Релейные выходы | |||
Категория перенапряжения / степень загрязнения |
III/3 | ||
обычный термический ток |
Ith | A | 4 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 0 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 0.6 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 60 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| PLC's (EG000024) / Fieldbus, decentr. periphery - digital I/O module (EC001599) | |||
| Electric engineering, automation, process control engineering / Control / Field bus, decentralized peripheral / Field bus, decentralized peripheral - digital I/O module (ecl@ss8.1-27-24-26-04 [BAA055011]) | |||
Supply voltage AC 50 Hz |
V | 0 - 0 | |
Supply voltage AC 60 Hz |
V | 0 - 0 | |
Supply voltage DC |
V | 17 - 17 | |
Voltage type of supply voltage |
DC | ||
Number of digital inputs |
2 | ||
Number of digital outputs |
1 | ||
Digital inputs configurable |
No | ||
Digital outputs configurable |
No | ||
Input current at signal 1 |
mA | 5 | |
Permitted voltage at input |
V | 17 - 17 | |
Type of voltage (input voltage) |
DC | ||
Type of digital output |
- | ||
Output current |
A | 0.5 | |
Permitted voltage at output |
V | 20.4 - 28.8 | |
Type of output voltage |
DC | ||
Short-circuit protection, outputs available |
No | ||
Number of HW-interfaces industrial Ethernet |
0 | ||
Number of HW-interfaces PROFINET |
0 | ||
Number of HW-interfaces RS-232 |
0 | ||
Number of HW-interfaces RS-422 |
0 | ||
Number of HW-interfaces RS-485 |
0 | ||
Number of HW-interfaces serial TTY |
0 | ||
Number of HW-interfaces parallel |
0 | ||
Number of HW-interfaces Wireless |
0 | ||
Number of HW-interfaces other |
2 | ||
With optical interface |
No | ||
Supporting protocol for TCP/IP |
No | ||
Supporting protocol for PROFIBUS |
No | ||
Supporting protocol for CAN |
No | ||
Supporting protocol for INTERBUS |
No | ||
Supporting protocol for ASI |
No | ||
Supporting protocol for KNX |
No | ||
Supporting protocol for MODBUS |
No | ||
Supporting protocol for Data-Highway |
No | ||
Supporting protocol for DeviceNet |
No | ||
Supporting protocol for SUCONET |
No | ||
Supporting protocol for LON |
No | ||
Supporting protocol for PROFINET IO |
No | ||
Supporting protocol for PROFINET CBA |
No | ||
Supporting protocol for SERCOS |
No | ||
Supporting protocol for Foundation Fieldbus |
No | ||
Supporting protocol for EtherNet/IP |
No | ||
Supporting protocol for AS-Interface Safety at Work |
No | ||
Supporting protocol for DeviceNet Safety |
No | ||
Supporting protocol for INTERBUS-Safety |
No | ||
Supporting protocol for PROFIsafe |
No | ||
Supporting protocol for SafetyBUS p |
No | ||
Supporting protocol for other bus systems |
Yes | ||
Radio standard Bluetooth |
No | ||
Radio standard WLAN 802.11 |
No | ||
Radio standard GPRS |
No | ||
Radio standard GSM |
No | ||
Radio standard UMTS |
No | ||
IO link master |
No | ||
System accessory |
Yes | ||
Degree of protection (IP) |
IP20 | ||
Type of electric connection |
Screw connection | ||
Time delay at signal exchange |
ms | 0 - 0 | |
Fieldbus connection over separate bus coupler possible |
Yes | ||
Rail mounting possible |
No | ||
Wall mounting/direct mounting |
No | ||
Front build in possible |
No | ||
Rack-assembly possible |
No | ||
Suitable for safety functions |
No | ||
Category according to EN 954-1 |
1 | ||
SIL according to IEC 61508 |
None | ||
Performance level acc. to EN ISO 13849-1 |
None | ||
Appendant operation agent (Ex ia) |
No | ||
Appendant operation agent (Ex ib) |
No | ||
Explosion safety category for gas |
None | ||
Explosion safety category for dust |
None | ||
Width |
mm | 45 | |
Height |
mm | 38 | |
Depth |
mm | 70 |
