Артикул:
262549
Внутрений код:
EAT-262549
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
212 821.86 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Функция |
Аналоговые модули | ||
|
Компактная система ввода/вывода для подключения к XC100/200 модульным ПЛК XC100/200 при максимальном расширении 15 XI/OC-модулей по выбору винтовые клеммы или пружинные клеммы для цифровых/аналоговых модулей |
|||
Описание |
Входы 8 входов 4 - 20 мА |
Технические характеристики
| Общая информация | |||
Стандарты и предписания |
IEC/EN 61131-2 EN 50178 |
||
Температура окружающей среды |
°C | 0 - +55 | |
Хранение |
? | °C | -25 - +70 |
Вибростойкость |
10 - 57 Гц ± 0,075 мм 57 - 150 Гц ± 1,0 г |
||
Удароустойчивость |
g |
15 Длительность ударного воздействия 11 мс |
|
Ударная прочность |
500 г/ 50 мм ±25 г
|
||
Категория перенапряжения / степень загрязнения |
II/2 | ||
Класс защиты |
1 | ||
Класс защиты |
IP20 | ||
Излучаемые радиопомехи |
DIN/EN 55011/22, Класс A | ||
Вес |
кг | 0.18 | |
| Электропитание | |||
Номинальное напряжение |
Ue | В пост. тока | 24 (12) |
Допустимый диапазон |
20,4 до 28,8 (11,8 до 14,4) | ||
Остаточная пульсация |
% |
5
|
|
Питание при отсутствии напряжения |
|||
Продолжительность провала |
мс | 10 | |
Частота повторяемости |
с | 1 | |
максимальная потеря мощности |
Pv | W | 0.5 |
| Входы | |||
входной ток |
мА | 4 - 20 | |
Разрешение цифр. |
Бит | 12 | |
Время преобразования |
5 мс
|
||
Общая ошибка |
% |
± 1 (от конечного значения шкалы)
|
|
Гальваническое разделение |
|||
внутриканальная переключающая схема |
c оптронами | ||
Между входными каналами |
нет | ||
Каналы входа |
Количество | 8 | |
внутренняя потребляемая мощность (5 В постоянного тока) |
мА | тип. 100 | |
Соединительные клеммы |
Вставной клеммный блок | ||
Электропитание внешнее |
24 В пост. тока (-15/+20 %), прибл. 150 мА | ||
Способ подключения |
2-жильный экранированный кабель (20 м)
|
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 0 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 0.5 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | 0 | |
Макс. рабочая температура |
°C | 55 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Требования производственного стандарта выполнены. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| PLC's (EG000024) / PLC analogue I/O-module (EC001420) | |||
| Electric engineering, automation, process control engineering / Control / Programmable logic control (SPS) / SPS analog input/output module (ecl@ss8.1-27-24-22-01 [AKE524011]) | |||
Number of analogue inputs |
8 | ||
Number of analogue outputs |
0 | ||
Analog inputs configurable |
Yes | ||
Analog outputs configurable |
Yes | ||
Input, current |
Yes | ||
Input, voltage |
No | ||
Input, resistor |
No | ||
Input, resistance thermometer |
No | ||
Input, thermocouple |
No | ||
Input signal, configurable |
No | ||
Resolution of the analogue inputs |
Bit | 12 | |
Output, current |
No | ||
Output, voltage |
No | ||
Output signal configurable |
No | ||
Resolution of the analogue outputs |
Bit | 0 | |
Type of electric connection |
Screw-/spring clamp connection | ||
Suitable for safety functions |
No | ||
Category according to EN 954-1 |
|||
SIL according to IEC 61508 |
None | ||
Performance level acc. to EN ISO 13849-1 |
None | ||
Appendant operation agent (Ex ia) |
No | ||
Appendant operation agent (Ex ib) |
No | ||
Explosion safety category for gas |
None | ||
Explosion safety category for dust |
None | ||

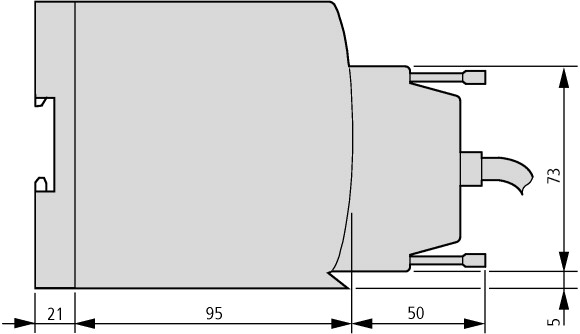

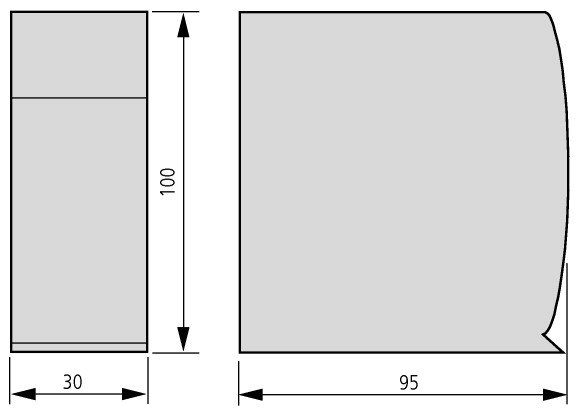

Width |
mm | 30 | |
Height |
mm | 100 | |
Depth |
mm | 95 |
Апробации
| Product Standards | IEC: see Technical Data; UL508; CSA-C22.2 No. 0-M; CSA-C22.2 No. 142-M; CE marking | ||
| UL File No. | E135462 | ||
| UL Category Control No. | NRAQ | ||
| CSA File No. | 012528 | ||
| CSA Class No. | 2252-01 | ||
| North America Certification | UL listed, CSA certified | ||
| Specially designed for North America | No | ||
| Current Limiting Circuit-Breaker | No | ||
| Degree of Protection | IEC: IP20, UL/CSA Type: - |
