Артикул:
140069
Внутрений код:
EAT-140069
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
104 909.61 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Функция |
Технологические модули XI/ON | ||
функция |

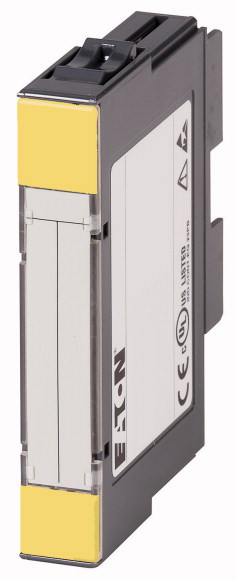

Модуль записи XN | ||
Краткое описание |
1 цифровой вход/24 В пост. тока 1 цифровой выход/24 В пост. тока Счетные режимы эксплуатации: бесконечный, однократный или периодический Измерение частот, числа оборотов или продолжительности периода Регистрация сигналов от поворотных датчиков (трек A/B) |
||
Применяемое для |
XN-S4T-SBBS XN-S4S-SBBS |
Технические характеристики
| Общая информация | |||
Стандарты и предписания |
EN 61000-6-2 EN 61000-6-4 EN 61131-2 |
||
Гальваническое разделение |
да, через оптрон | ||
Температура окружающей среды |
|||
Температура окружающей среды, эксплуатация |
°C | 0 - +55 | |
Хранение, транспорт |
? | °C | -25 - +85 |
Относительная влажность воздуха |
|||
относительная влажность |
5 - 95 % (в помещении), уровень RH-2, без компенсации (при 45°C во время хранения) | ||
Механические внешние условия |
|||
Класс защиты |
IP20 | ||
Вредный газ |
ppm |
SO2: 10 (относит. влажность < 75 %, без конденсации) H2S: 1,0 (относит. влажность < 75%, без конденсации) |
|
Вибростойкость, условия применения |
согласно IEC/EN 60068-2-6 | ||
Удароустойчивость |
g | согл. IEC 60068-2-27 | |
Длительная ударопрочность (IEC/EN 60068-2-29) |
согласно IEC 60068-2-29 | ||
Опрокидывание и переворачивание |
согласно IEC 60068-2-31, свободное падение в соответствии с IEC 60068-2-32 | ||
Электромагнитная совместимость (ЭМС) |
|||
ESD |
Воздушный / контактный разряд | кВ | EN 61100-4-2 |
Электромагнитные поля |
(0,08…1) / (1,4…2) / (2…2,7) ГГц | V/m | EN 61100-4-2 |
Импульсное напряжение |
EN 61100-4-4 | ||
Скачок напряжения |
EN 61100-4-5 | ||
Впуск |
В | EN 61100-4-6 | |
Излучаемые радиопомехи (излучаемые, высокочастотные) |
(30...230 мГц) / (230...1000 мГц) | dB | EN 55016-2-3 |
Варианты напряжения/просадки напряжения |
EN 61131-2 | ||
Типовые испытания (Type Test) |
согласно EN 61131-2 | ||
Апробации |
CE, cULus | ||
Прочие технические характеристики (каталог для перелистывания) |
Технические характеристики | ||
| Аналоговые элементы ввода | |||
Каналы |
Количество | 1 | |
Номинальное напряжение через клемму питания |
UL | 24 В пост. тока | |
Номинальный ток потребления из клеммы питания |
IL | мА |
50
|
Номинальный ток потребления из модульной шины |
IMB | мА |
40
|
Потеря мощности |
W | 1 | |
Температурный коэффициент |
100 имп./мин./°C от окончательного значения
|
||
Диагностика |
1 бит | ||
Базовые модули |
|||
без C-подключения, для электропитания датчиков |
4-проводной XN-S4x-SBBS |
||
| Аналоговые модули вывода | |||
Каналы |
Количество | 1 | |
Номинальное напряжение через клемму питания |
UL | 24 В пост. тока | |
Номинальный ток потребления из клеммы питания |
IL | мА |
50
|
Номинальный ток потребления из модульной шины |
IMB | мА |
40
|
Потеря мощности |
W | 1 | |
Температурный коэффициент |
100 имп./мин./°C от окончательного значения
|
||
| Цифровые выходы | |||
Каналы |
Количество | 1 | |
Номинальное напряжение через клемму питания |
UL | 24 В пост. тока | |
Номинальный ток потребления из клеммы питания (при токе нагрузки = 0 mA) |
IL | мА |
50
|
Номинальный ток потребления из модульной шины |
IMB | мА |
40
|
выходной ток |
A | ||
Уровень High (номинальное значение) |
IH |
0,5 A (55° C)
|
|
Уровень High (допустимый диапазон) |
IH | A | 5 мА - 2 А |
Ламповая нагрузка |
RLL | W |
10
|
частота переключения |
|||
Частота переключения при ламповой нагрузке |
f | Гц |
10
|
Количество байтов диагностики |
1 бит | ||
"e" одножильный H 07V-U |
да | ||
| Цифровые входы | |||
Каналы |
Количество | 1 | |
Номинальное напряжение через клемму питания |
UL | 24 В пост. тока | |
Номинальный ток потребления из клеммы питания |
IL | мА |
50
|
Номинальный ток потребления из модульной шины |
IMB | мА |
40
|
Потеря мощности |
W | 1 | |
входное напряжение |
|||
Входное напряжение, номинальное значение |
Ue | В пост. тока | 24 |
Уровень Low |
UeL | В | -30 В пост. тока - 5 В пост. тока |
Уровень High |
UeH | В | 11 В пост. тока - 30 В пост. тока |
входной ток |
|||
Уровень Low / активный уровень |
IeL | мА | -8 мА - 1,5 мА |
Уровень High/активный уровень |
IeH | мА | 2 мА - 10 мА |
| Модули реле | |||
Номинальное напряжение через клемму питания |
UL | 24 В пост. тока | |
Номинальный ток потребления из клеммы питания |
IL | мА |
50
|
Номинальный ток потребления из модульной шины |
IMB | мА |
40
|
| Модуль электропитания | |||
Номинальное напряжение через клемму питания |
UL | 24 В пост. тока | |
Номинальный ток потребления из клеммы питания |
IL | мА |
50
|
Номинальный ток потребления из модульной шины |
IMB | мА |
40
|
Диагностика |
1 бит | ||
| Модуль счёта | |||
Каналы |
Количество | 1 | |
Разрешение |
Бит | 32 | |
Номинальное напряжение через клемму питания |
UL | 24 В пост. тока | |
Номинальный ток потребления из клеммы питания |
IL | мА |
50
|
Номинальный ток потребления из модульной шины |
IMB | мА |
40
|
Потеря мощности |
W | 1 | |
Питающее напряжение датчика |
Выходное напряжение UL+ (-0,8 В) Выходной ток 0,5 A, устойчивость к коротким замыканиям
|
||
| Цифровые входы | |||
входное напряжение |
|||
Входное напряжение, номинальное значение |
Ue | В пост. тока | 24 |
Уровень Low |
UeL | В | -30 В пост. тока - 5 В пост. тока |
Уровень High |
UeH | В | 11 В пост. тока - 30 В пост. тока |
входной ток |
|||
Уровень Low |
IeL | мА | -8 мА - 1,5 мА |
Уровень High |
IeH | мА | 2 мА - 10 мА |
минимальная длительность импульса |
µs |
Фильтр вкл: > 25 мс (20 кГц) Фильтр выкл: < 2,5 мс. (200 кГц) |
|
| Цифровые выходы | |||
Выходное напряжение |
|||
Выходное напряжение, номинальное значение |
В пост. тока | 24 | |
Уровень Low |
UL |
3 В пост. тока
|
|
Уровень High |
UL (- 1 В)
|
||
выходной ток |
A | ||
Уровень High (допустимый диапазон) |
IH | A | 5 мА - 2 А |
Уровень High (номинальное значение) |
IH |
0,5 A (55° C)
|
|
частота переключения |
|||
при омической нагрузке |
Гц | 100 | |
индуктивная нагрузка |
Гц | 2 | |
Частота переключения при ламповой нагрузке |
f | Гц |
10
|
Ламповая нагрузка |
RLL | W |
10
|
С задержкой выхода |
100 µs (омическая нагрузка) | ||
стойкость к коротким замыканиям |
да | ||
Граница срабатывания |
В | 2,6…4 A | |
Индуктивное гашение |
L+ (-50 - -60 В) | ||
| Диапазон измерений | |||
Частота |
0,1 Гц - 200 кГц | ||
Скорость вращения |
1 об./мин - 25000 об./мин | ||
Продолжительность периода |
5 мс - 120 с | ||
| Счетные режимы | |||
Оценка сигнала A, B |
Импульс и направление, датчик угловых перемещений одинарный/двойной/четверной | ||
Режим работы |
считать бесконечно, однократно, периодически | ||
Гистерезис |
мм | 8 Bit | |
длительность импульса |
8 бит/макс. 0,51 с | ||
Синхронизация |
однократный/периодический | ||
Пределы счета |
верхняя граница подсчёта: 0 - 7FFF FFFF нижняя граница подсчета: 8000 0000 - FFFF FFFF |
||
| Виды режимов измерения | |||
Оценка сигнала A, B |
Импульс и направление, датчик угловых перемещений простой | ||
Температурный коэффициент |
100 имп./мин./°C от окончательного значения
|
||
Диагностика |
1 бит | ||
Параметры |
15 бит | ||
| Базовые модули | |||
без C-подключения, для электропитания датчиков |
4-проводной XN-S4x-SBBS |
||
| Интерфейсы | |||
Номинальное напряжение через клемму питания |
UL | 24 В пост. тока | |
Номинальный ток потребления из клеммы питания |
IL | мА |
50
|
Номинальный ток потребления из модульной шины |
IMB | мА |
40
|
Количество байтов диагностики |
1 бит | ||
Количество байтов параметров |
15 бит | ||
Базовые модули |
|||
без C-подключения, для электропитания датчиков |
4-проводной XN-S4x-SBBS |
||
Указание на заголовок таблицы |
Данные номинального тока из клеммы питания действуют при токе нагрузки = 0 мА. |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 0 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 0 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | 0 | |
Макс. рабочая температура |
°C | 55 | |
Класс защиты |
IP20 | ||
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Требования производственного стандарта выполнены. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| PLC's (EG000024) / Fieldbus, decentr. periphery - function-/technology module (EC001601) | |||
| Electric engineering, automation, process control engineering / Control / Field bus, decentralized peripheral / Field bus, decentralized periphery - function-/technology module (ecl@ss8.1-27-24-26-05 [BAA066011]) | |||
Supply voltage AC 50 Hz |
V | 0 - 0 | |
Supply voltage AC 60 Hz |
V | 0 - 0 | |
Supply voltage DC |
V | 11 - 30 | |
Voltage type of supply voltage |
DC | ||
Number of functions |
0 | ||
Number of HW-interfaces industrial Ethernet |
0 | ||
Number of HW-interfaces PROFINET |
0 | ||
Number of HW-interfaces RS-232 |
0 | ||
Number of HW-interfaces RS-422 |
0 | ||
Number of HW-interfaces RS-485 |
0 | ||
Number of HW-interfaces serial TTY |
0 | ||
Number of HW-interfaces parallel |
0 | ||
Number of HW-interfaces Wireless |
0 | ||
Number of HW-interfaces other |
1 | ||
With optical interface |
No | ||
Supporting protocol for TCP/IP |
No | ||
Supporting protocol for PROFIBUS |
Yes | ||
Supporting protocol for CAN |
Yes | ||
Supporting protocol for INTERBUS |
No | ||
Supporting protocol for ASI |
No | ||
Supporting protocol for KNX |
No | ||
Supporting protocol for MODBUS |
No | ||
Supporting protocol for Data-Highway |
No | ||
Supporting protocol for DeviceNet |
Yes | ||
Supporting protocol for SUCONET |
No | ||
Supporting protocol for LON |
No | ||
Supporting protocol for PROFINET IO |
No | ||
Supporting protocol for PROFINET CBA |
No | ||
Supporting protocol for SERCOS |
No | ||
Supporting protocol for Foundation Fieldbus |
No | ||
Supporting protocol for EtherNet/IP |
No | ||
Supporting protocol for AS-Interface Safety at Work |
No | ||
Supporting protocol for DeviceNet Safety |
No | ||
Supporting protocol for INTERBUS-Safety |
No | ||
Supporting protocol for PROFIsafe |
No | ||
Supporting protocol for SafetyBUS p |
No | ||
Supporting protocol for other bus systems |
No | ||
Radio standard Bluetooth |
No | ||
Radio standard WLAN 802.11 |
No | ||
Radio standard GPRS |
No | ||
Radio standard GSM |
No | ||
Radio standard UMTS |
No | ||
IO link master |
No | ||
System accessory |
Yes | ||
Suitable for counting |
Yes | ||
Suitable for weighting |
No | ||
Suitable for temperature control |
No | ||
Suitable for welding control |
No | ||
Suitable for pressure control |
No | ||
Suitable for NC |
No | ||
Function electronic positioning available |
Yes | ||
Suitable for CNC |
No | ||
Suitable for SSI |
No | ||
Suitable for incremental data detection |
Yes | ||
Suitable for detection absolute value |
Yes | ||
Flux controller possible |
No | ||
Suitable for flux measurement |
No | ||
Suitable for path controller |
No | ||
Suitable for cam controller |
No | ||
Suitable for flying saw |
No | ||
Suitable for multi-axis control |
No | ||
Single-axis controller possible |
Yes | ||
Suitable for multi-axis positioning |
No | ||
Single-axis positioning possible |
Yes | ||
Function block restart blockage |
No | ||
Function block automatic reset |
No | ||
Contactor control function block |
No | ||
Function block emergency stop |
No | ||
Function block contactless working protection installation |
No | ||
Function block affirm pushbutton |
No | ||
Function block 2-hand switching |
No | ||
Function block operating mode selection |
Документы
Техническая документация
205,9 кб
Дилерский сертификат
56 кб
Банковский перевод: счет на оплату формируется после оформления заказа или отправки заявки в произвольной форме на электронную почту info@euro-avtomatika.ru. Специалист свяжется с вами для уточнения деталей.
Самовывоз с нашего склада:
По адресу: Московская область, Люберецкий район, п. Томилино, мкр. Птицефабрика, стр. лит. А, офис 109. Мы есть на Яндекс.Карты.
Доставка до двери
Осуществляется курьерской службой или транспортной компанией (на Ваш выбор).
Мы работаем с ведущими транспортными компаниями и доставляем заказы во все регионы России и Казахстана.
Доставка до терминала
Транспортной компании в Москва – БЕСПЛАТНО.
Отзывы
Оставить отзыв
Загрузка отзывов...
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
