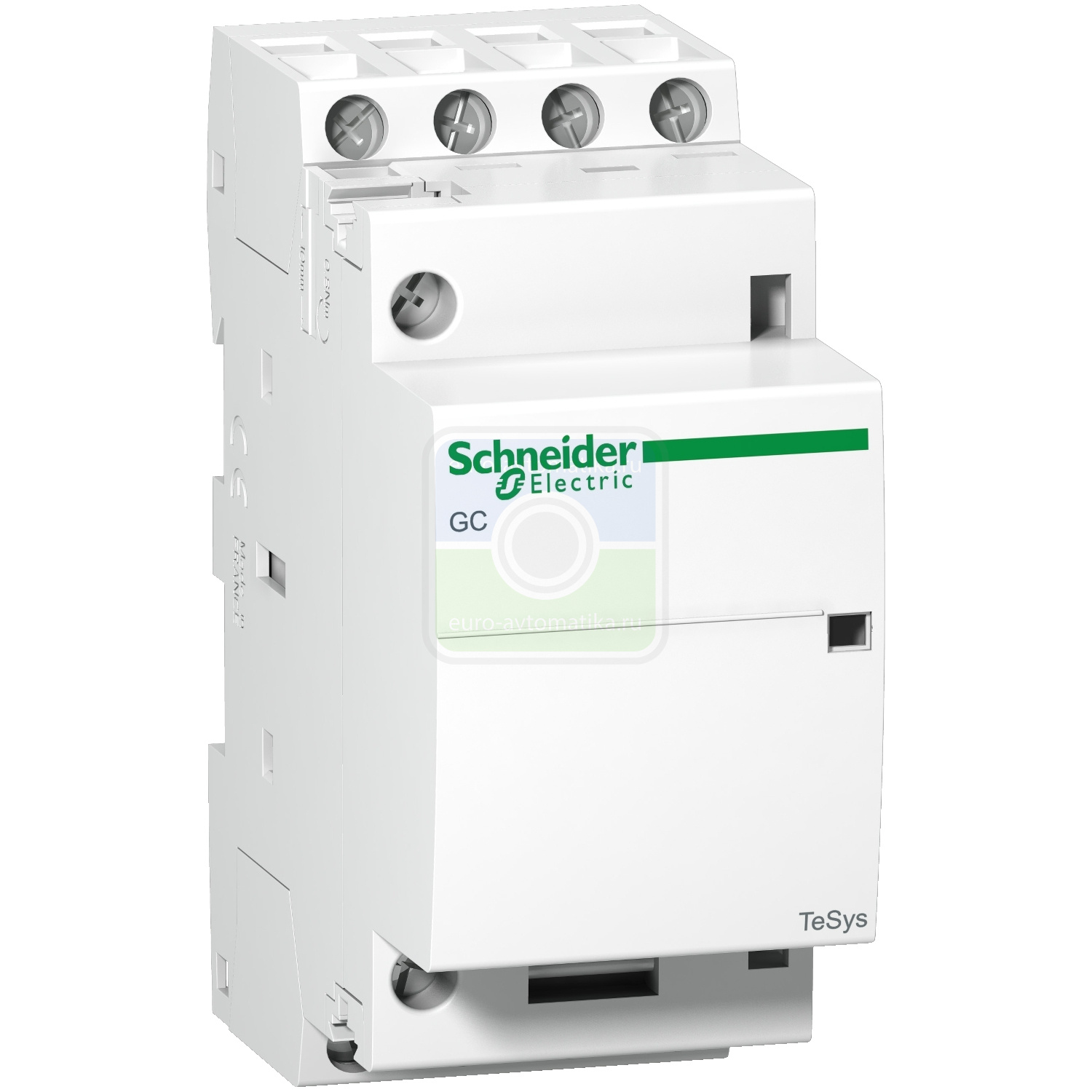

Артикул:
GC2504M6
Внутрений код:
SE-GC2504M6
*MSRP (Manufacturer's Suggested Retail Price) - рекомендованная производителем розничная цена. Для получения Вашей индивидуальной стоимости, обратитесь к менеджеру
Характеристики
Номинальный ток, А
—
25
Количество полюсов
—
4
Вид
—
Контактор
Номинальный ток АС-3, 400В; А
—
25
Тип управляющего напряжения
—
220V AC
Контакты Н/З = нормально закрытый
—
4
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
| диапазон | TeSys |
|
|---|---|---|
| наименование изделия | TeSys GC |
|
| тип устройства или его аксессуаров | Модульный контактор |
|
| краткое название устройства | GC25 |
|
| применение контактора | Обогрев Управление электродвигателем Подсветка |
| категория применения | AC-7A AC-7B |
|
|---|---|---|
| описание полюсов | 4P |
|
| конфигурация контактов полюса | 4 Н.З. |
|
| [Ue] номинальное рабочее напряжение | <= 250 V переменный ток |
|
| [Icw] номинальный кратковременно допустимый ток | 25 А AC-7A 8.5 А AC-7B |
|
| рабочее положение | 30°/вертик. |
|
| тип цепи управления | Пер. ток 60 Hz |
|
| напряжение цепи управления | 220...240 V пер. ток 60 Hz |
|
| [Up] номинальное импульсное выдерживаемое напряжение | 4 кВ |
|
| [Ith] условный тепловой ток на открытом воздухе | 25 А при <= 50 °C для силовая цепь |
|
| Номинальная включающая способность Irms | 68 А в 400 V переменный ток для силовая цепь в соответствии с IEC 61095 |
|
| номинальная отключающая способность | 68 А в 400 V для силовая цепь в соответствии с IEC 61095 |
|
| [Icw] номинальный кратковременно выдерживаемый ток | 200 A <= 40 °C 10 с силовая цепь 62 A <= 40 °C 30 с силовая цепь |
|
| соответствующий номинал предохранителя | 25 А gL в <= 440 V для силовая цепь |
|
| среднее полное сопротивление | 2.5 мОм в 50 Гц - Ith 25 А для силовая цепь |
|
| [Ui] номинальное напряжение изоляции | 500 В в соответствии с IEC 61095 500 В в соответствии с VDE 0110 |
|
| электрическая износостойкость | AC-7A : 100000 циклы AC-7B : 100000 циклы |
|
| мощность, рассеиваемая одним полюсом | 1.6 Вт |
|
| способ управления | Дистанционное управление |
|
| исполнение выключателя | Защелкивающийся |
|
| монтажная опора | DIN-рейка |
|
| стандарты | IEC 60947-5 IEC 61095 |
|
| присоединения | Цепь управления : винтовой зажим 1 кабель (-и) 2,5 мм² - жесткость кабеля: гибкий - без кабельный наконечник Цепь управления : винтовой зажим 2 кабель (-и) 2,5 мм² - жесткость кабеля: гибкий - без кабельный наконечник Цепь управления : винтовой зажим 1 кабель (-и) 2,5 мм² - жесткость кабеля: гибкий - с кабельный наконечник Цепь управления : винтовой зажим 2 кабель (-и) 1,5 мм² - жесткость кабеля: гибкий - с кабельный наконечник Цепь управления : винтовой зажим 1 кабель (-и) 1,5 мм² - жесткость кабеля: жесткий кабель - без кабельный наконечник Цепь управления : винтовой зажим 2 кабель (-и) 1,5 мм² - жесткость кабеля: жесткий кабель - без кабельный наконечник Силовая цепь : винтовой зажим 1 кабель (-и) 6 мм² - жесткость кабеля: гибкий - без кабельный наконечник Силовая цепь : винтовой зажим 2 кабель (-и) 4 мм² - жесткость кабеля: гибкий - без кабельный наконечник Силовая цепь : винтовой зажим 1 кабель (-и) 6 мм² - жесткость кабеля: гибкий - с кабельный наконечник Силовая цепь : винтовой зажим 2 кабель (-и) 1,5 мм² - жесткость кабеля: гибкий - с кабельный наконечник Силовая цепь : винтовой зажим 1 кабель (-и) 6 мм² - жесткость кабеля: жесткий кабель - без кабельный наконечник Силовая цепь : винтовой зажим 2 кабель (-и) 4 мм² - жесткость кабеля: жесткий кабель - без кабельный наконечник |
|
| момент затяжки | Цепь управления : 0.8 Н-м - винтовой зажим Силовая цепь : 0.8 Н-м - винтовой зажим |
|
| время срабатывания | 10...25 мс отключение 10...30 мс включение |
|
| механическая износостойкость | 1000000 циклы |
|
| рабочая частота | 300 цикл/ч в <= 50 °C |
|
| пределы напряжения цепи управления | 0,2...0,75 Uc в <= 50 °C отпускание 50 Hz 0,85...1,1 Uc в <= 50 °C находится в состоянии работы 50 Hz |
|
| потребляемая мощность при удержании, В·А | 4.6 В·А в 20 °C 50 Гц |
|
| теплоотдача | 1.6 Вт в 50/60 Hz |
| степень защиты IP | IP20 в соответствии с VDE 0106 IP40 в оболочке в соответствии с VDE 0106 |
|
|---|---|---|
| защитное исполнение | TC |
|
| рабочая температура окружающей среды | -5...50 °C |
|
| температура окружающей среды при хранении | -40...70 °C |
|
| рабочая высота | <= 3000 м |
|
| механическая стойкость | Вибрации контактор разомкнут 2 g (ном.), 5...300 Гц Удары контактор разомкнут 10 gn в течение 11 мс Удары контактор замкнут 15 g (ном.) в течение 11 мс Вибрации контактор замкнут 3 g (ном.), 5...300 Гц |
|
| общее количество модулей по 18 мм | 2 |
|
| высота | 85 мм |
|
| ширина | 36 мм |
|
| глубина | 62.5 мм |
|
| масса продукта | 0.23 кг |
|
| количество в одном комплекте | Комплект из 6 шт. |
|
| цвет | Белый |
| Соответствие экологическому статусу | Продукт категории Green Premium |
|
|---|---|---|
| Директива RoHS (формат даты: YYWW, 2 цифры года и 2 цифры номера недели) | ||
| Регламент REACh | ||
| Экологический профиль продукта | ||
| Инструкция по утилизации продукта | Не требует специальных действий для утилизации |
| Период | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
|---|
