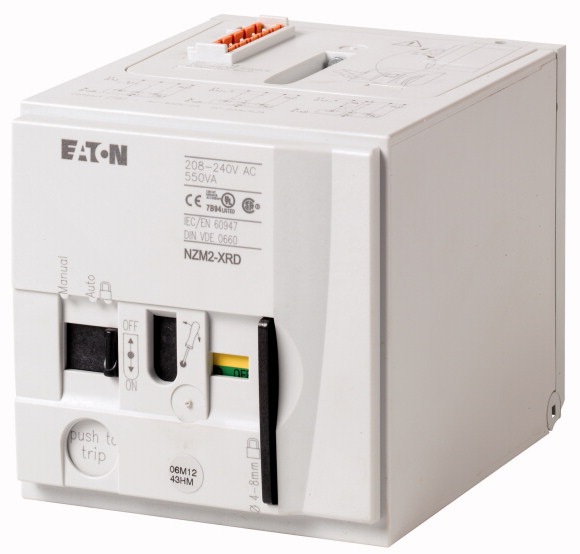

Моторный привод, напряжение управления 24..30В (DС) (NZM2-XRD24-30DC) (115393)

Отложить

Сравнить

Артикул: 115393

Внутрений код: EAT-115393

Дилерский сертификат 56 кб

Техническая документация 282,1 кб

• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)

125 321.73 руб./шт

В корзину

Купить в 1 клик

Рассчитать доставку

Короткий срок поставки

Клиентский сервис

Доступная цена

Товар сертифицирован

Программа поставок

Ассортимент

Дополнительное оснащение

Принадлежности

Дистанционный привод, стандартный

Расчетная частота эксплуатации

Стандарт/сертификат

UL/CSA, IEC

Типоразмер

NZM2

Описание

Для дистанционного переключения автоматических вылкючателей и силовых разъединителей.

Включение/выключение и сброс посредством длительного или импульсного контакта.

Возможно ручное переключение на месте.

Возможность запирания дистанционного привода в положении 0, до 3 навесных замков (толщина скобы: 4 – 8 мм)

	Просьба учесть при проектировании:
импульсное контактирование	Клемма 70/71:
	NZM-XR: нагрузка на контакты в соответствии с техническими характеристиками
NZM2-XRD: при включении и выключении через контакты подается полный ток!
Для управления дистанционными приводами NZM2(3,4)-XR(D)... могут использоваться контактные элементы RMQ.


Постоянное контактирование	Клемма 75:
	NZM-XR: сообщение об эксплуатационной готовности при закрытой и незакрытой крышке.
NZM2-XRD: сообщение об эксплуатационной готовности при нахождении ползункового переключателя в положении «Авто».
Ползунковый переключатель с 3 положениями: Ручное/Авто/заблокированное для надежной дифференциации рабочих положений.
AC-15: 400 В; 2 A
DC-13: 220 В; 0.2 A

Импульсное контактирование с автоматическим возвратом в нулевое положение после срабатывания переключателя


Цикл переключения:


Параллельная схема дистанционных приводов

Время включения

мс

110 – 170

Время выключения

мс

110 – 170

Номинальное управляющее напряжение

U_s

24 - 30 V DC

Количество полюсов

3-/4-полюсн.

Применяемое для

NZM2(-4)
N(S)2(-4)

Информация по проектированию

Ползунковый переключатель режимов „Авто“ или „Ручной“
Макс. число контактов вспомогательных контактов: 2 стандартных вспомогательных контакта, 1 вспомогательный выключатель индикации расцепления
Комбинирование с силовым разъединителем PN... невозможно
Комбинирование с механической блокировкой невозможно.
В случае NZM2-XRD не устанавливать двойной вспомогательный контакт M22-CK11(20/02) в среднее гнездо для вспомогательного контакта

Информация по проектированию (каталог для перелистывания)

Замыкание контакта и электрические схемы

Технические характеристики

Дистанционный привод
Номинальное управляющее напряжение источника питания	U_s	В
постоянное напряжение	U_s	В пост. тока	24 - 30
Рабочий диапазон
Переменное напряжение		x U_s	0.85 - 1.1
постоянное напряжение		x U_s	0.85 - 1.1
Расчетная рабочая мощность
постоянное напряжение
24 В - 30 В пост. тока	P	W	450
Минимальная длительность команды
при включении		мс	100
при выключении		мс	100
Механический срок службы	Переключения		20000
максимальная частота коммутаций		S/h
макс. частота коммутаций		S/h	120
Поперечные сечения соединения		мм?
одно-/тонкопроволочный, с оконечной муфтой		мм²	0,75 - 2,5
		AWG	18 - 14

Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)

Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость			Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции			Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве			Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве			Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению			Требования производственного стандарта выполнены.
10.2.5 Подъём			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки			Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока			Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев			Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция			Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0

Low-voltage industrial components (EG000017) / Motor operator for power circuit-breaker (EC001030)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Electrical drive for circuit breakers (ecl@ss8.1-27-37-04-12 [AKF010010])
Type of switch drive		Motor drive
Rated control supply voltage Us at AC 50HZ	V	0 - 0
Rated control supply voltage Us at AC 60HZ	V	0 - 0
Rated control supply voltage Us at DC	V	24 - 30
Voltage type for actuating		DC

Апробации

Product Standards			UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking
UL File No.			E140305
UL Category Control No.			DIHS
CSA File No.			022086
CSA Class No.			1437-01
North America Certification			UL listed, CSA certified
