Артикул:
266686
Внутрений код:
EAT-266686
Дилерский сертификат
56 кб
Техническая документация
401,4 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
360 055.97 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |
Дополнительное оснащение | ||||||||||||||||||||||||||||||||||||||||
Принадлежности |
Дистанционный привод, с возможностью синхронизации | ||||||||||||||||||||||||||||||||||||||||
Расчетная частота эксплуатации |
AC 50/60 Hz | ||||||||||||||||||||||||||||||||||||||||
Стандарт/сертификат |
IEC | ||||||||||||||||||||||||||||||||||||||||
Типоразмер |
NZM4 | ||||||||||||||||||||||||||||||||||||||||

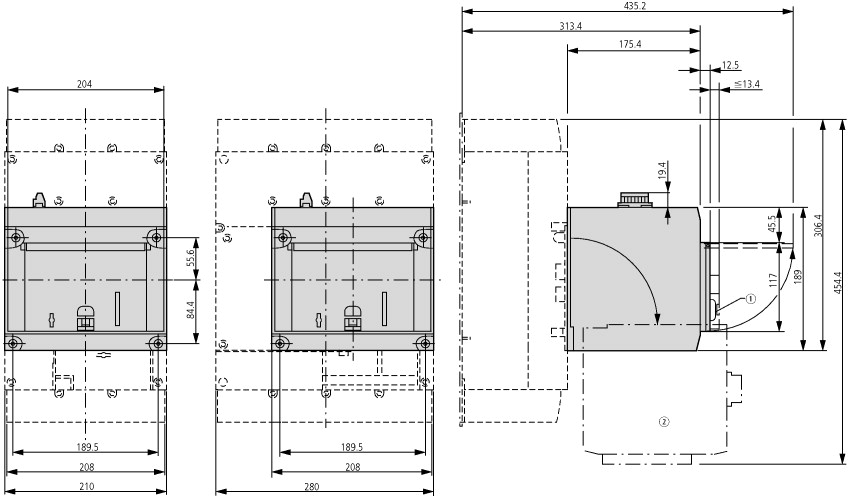

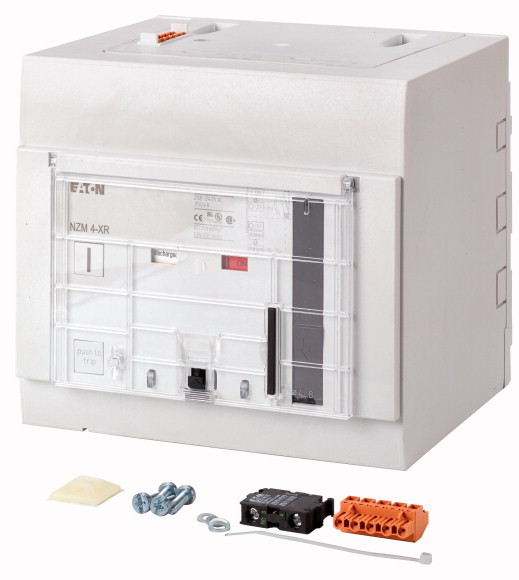

Описание |
Для дистанционного переключения автоматических вылкючателей и силовых разъединителей. Включение/выключение и сброс посредством длительного или импульсного контакта. Возможно ручное переключение на месте. Возможность запирания дистанционного привода в положении 0, до 3 навесных замков (толщина скобы: 4 – 8 мм) С возможностью синхронизации
|
||||||||||||||||||||||||||||||||||||||||
Время включения |
мс | 100 | |||||||||||||||||||||||||||||||||||||||
Время выключения |
мс | 3000 | |||||||||||||||||||||||||||||||||||||||
Номинальное управляющее напряжение |
Us | В | 380 - 440 V 50/60 Hz | ||||||||||||||||||||||||||||||||||||||
Количество полюсов |
3-/4-полюсн. | ||||||||||||||||||||||||||||||||||||||||
Применяемое для |
NZM4(-4) N(S)4(-4) |
||||||||||||||||||||||||||||||||||||||||
Информация по проектированию |
Комбинирование с силовым разъединителем PN... невозможно В случае NZM4-XR не устанавливать двойной вспомогательный контакт M22-CK11(20/02) в правое гнездо для вспомогательного контакта |
||||||||||||||||||||||||||||||||||||||||
Информация по проектированию (каталог для перелистывания) |
Замыкание контакта и электрические схемы |
Технические характеристики
| Дистанционный привод | |||
Номинальное управляющее напряжение источника питания |
Us | В | |
Переменное напряжение |
Us | В перем. тока | 380 - 440 |
Рабочий диапазон |
|||
Переменное напряжение |
x Us | 0.85 - 1.1 | |
постоянное напряжение |
x Us | 0.85 - 1.1 | |
Расчетная рабочая мощность |
|||
Переменное напряжение |
|||
110 В - 130 В перем. тока |
с | VA | 350 |
Минимальная длительность команды |
|||
при включении |
мс | 30 | |
при выключении |
мс | 500 | |
Механический срок службы |
Переключения | 10000 | |
максимальная частота коммутаций |
S/h | ||
макс. частота коммутаций |
S/h | 20 | |
Поперечные сечения соединения |
мм? | ||
одно-/тонкопроволочный, с оконечной муфтой |
мм2 | 0,75 - 2,5 | |
| AWG | 18 - 14 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Motor operator for power circuit-breaker (EC001030) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Electrical drive for circuit breakers (ecl@ss8.1-27-37-04-12 [AKF010010]) | |||
Type of switch drive |
Motor drive | ||
Rated control supply voltage Us at AC 50HZ |
V | 380 - 440 | |
Rated control supply voltage Us at AC 60HZ |
V | 380 - 440 | |
Rated control supply voltage Us at DC |
V | 0 - 0 | |
Voltage type for actuating |
AC |
