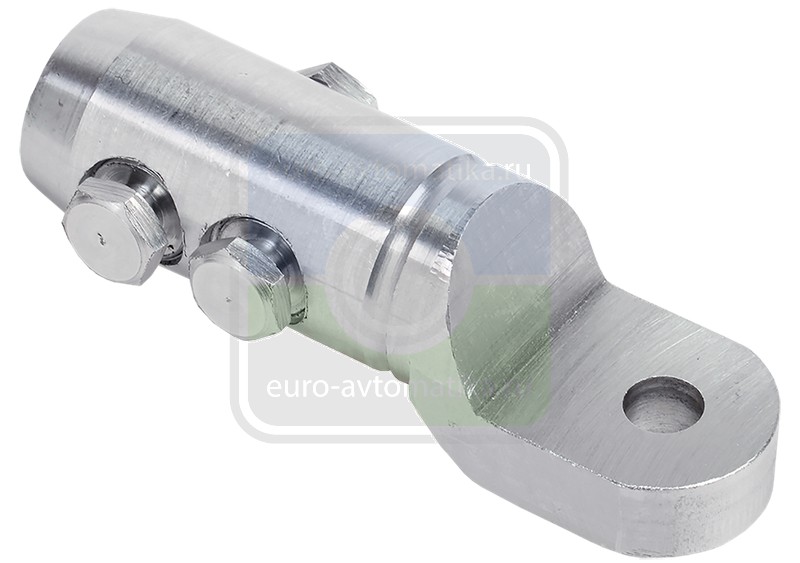

Наконечники болтовые НС предназначены для оконцевания алюминиевых жил любых типов, в том числе одно- и многожильных, секторных и круглых силовых кабелей сечением до 800 мм2 напряжением 10-35 кВ. Наконечники изготавливаются из дюралюминиевых сплавов марки В95 и Д16Т1.
Крепление соединителей и наконечников на жиле осуществляется методом завинчивания болтов с шестигранной головкой, которая срывается при достижении заданного усилия, обеспечивая надежное соединение и установленный согласно ГОСТ 17441-84 уровень токопроводности. Конструкция болтов такова, что срыв головки проходит на заданном уровне немного ниже уровня наконечника или вровень с ним.
- У наконечников НС срывные болты расположены в разных плоскостях под углом 180° друг к другу.
- В сравнении с расположением болтов с одной стороны, прижим кабельной жилы с разных сторон обеспечивает более надежную фиксацию проводника и увеличивает пятно электрического контакта.
- В зависимости от сечения жилы количество болтов варьируется от 5 до 10.
- На всех болтовых наконечниках и соединителях есть маркировка, указывающая допустимое сечение кабелей и код производителя.
| Номин поперечное сечение, мм² | 300 |
| Метрический размер болта - М | 20х1,5 |
| Ширина | 38.0 |
| Высота | 41.5 |
| Длина | 133.5 |
| Количество винтов или болтов | 3 |
| Защитное покрытие поверхности | Без покрытия (голый) |
| Материал | Дюралюминиевый сплав |
| Форма поперечного сечения | Многопроволочная круглая/секторная жила |
| Цвет изоляции | Прочее |
| Вес, кг | 0,36 |
| Рабочее напряжение, В | 35000 |
| Изоляция | Нет |
| Момент срыва головки болта при монтаж каб линий, Нм | 62,2 |
| Температура эксплуатации, °C | -60...+80 |
