Артикул:
260041
Внутрений код:
EAT-260041
Дилерский сертификат
56 кб
Техническая документация
187,2 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
3 877.02 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Количество проводников |
3-/4-полюсн. | ||
Принадлежности |

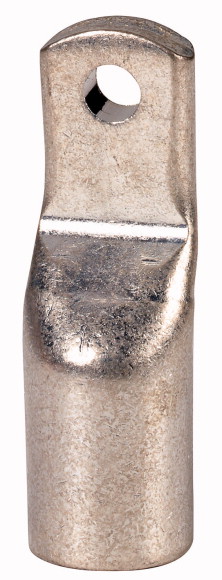

Кабельные наконечники | ||
Применяемое для |
NZM3(-4), PN3(-4), N3(-4) NZM4(-4), N(-4) |
||
Описание |
Не проверен UL-/CSA. Гильзовые кабельные наконечники для подключения коммутационных устройств в узком исполнении. При использовании без крышки NZM3(-4)-XKSA необходимо изолировать кабельный наконечник. |
||
Поперечные сечения соединения |
мм2 | 240 | |
| Указания Точные сведения о подходящих типов проводов и требуемого для них обжимного инструмента: см раздел "Проектирование". |
Технические характеристики
| Проектирование | |||
Указания по проектированию |
В случае многожильных проводов, например, VDE 0295, класс 2, и обжатых по кругу многожильных секторных проводов для обжима кабельного наконечника требуется обжимной инструмент K22, HK60/22 или EK22 фирмы Klauke со следующими обжимными вставками:
Тонкопроволочные провода могут использоваться с ограничениями. Они должны быть обжаты с использованием оправки или насечек с помощью обжимного инструмента серии 13 или 25 фирмы Klauke. |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Installation, isolation and connection material (EG000047) / Crimp cable lug for copper conductors according to DIN 46235 (EC001050) | |||
| Electric engineering, automation, process control engineering / Electrical insulation and connecting material / Lug, conductor sleeve, connector / Crimp cable lug for copper conductors (ecl@ss8.1-27-40-02-03 [AKN512010]) | |||
Bolt dimension metric (M..) |
0 | ||
Connecting angle |
Straight | ||
Number of fixing holes |
1 | ||
Code digit |
0 | ||
Nominal cross section |
mm? | 240 | |
Surface protection |
Tinned |
