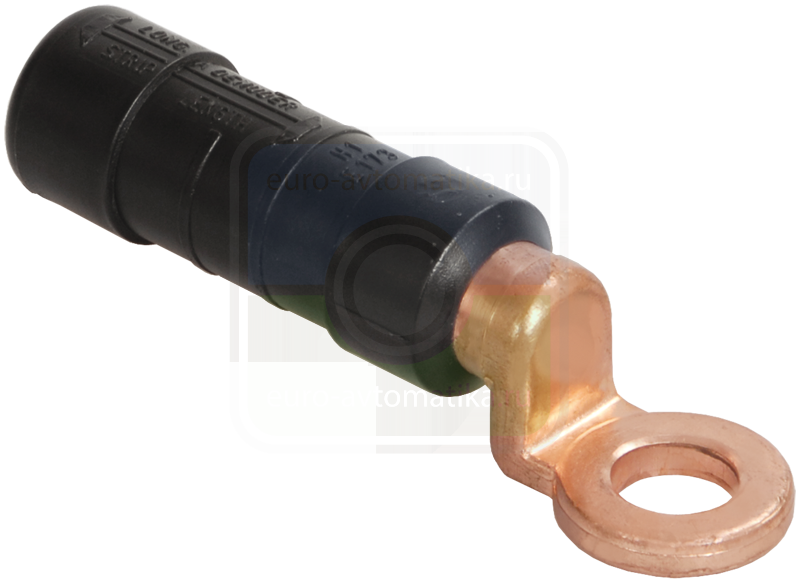

Предназначены для герметичного оконцевания многожильных проводов опрессовкой. Изоляционным материалом является полимер, устойчивый к ультрафиолетовому излучению и погодно-климатическим условиям.
Конструкция изделия позволяет обеспечить герметичность 6 кВ частотой 50 Гц в течение 1 минуты на глубине 1 метр. Для достижения данных параметров необходимо снять соответствующий слой изоляции с провода. Длина снятия изоляции указана на наконечнике. Граница зачистки должна быть ровной, толщина изоляции провода должна сохраняться на одном уровне вплоть до границы зачистки. Провод необходимо вставить в изделие до самого упора. Обжим необходимо проводить от центра к краю, соблюдая границу обжима и количество обжатий, которые указаны на изделии.
Для несущих проводов допустимые механические нагрузки на опрессованное соединение составляют:
- 1200 Н для сечений 16 мм2 и 25 мм2.
- 2500 Н для сечений 35 мм2, 50 мм2, 54 мм2, 70 мм2, 95 мм2,120 мм2, 150 мм2.
- Наконечники НИМ применимы для алюминиевых и медных многопроволочных проводов.
- Каждому сечению соответствует определенный цвет герметизирующего кольца.
- Внутренняя полость алюминиевой части заполнена контактной смазкой, предохраняющей поверхность металла от окисления, снижающей контактное сопротивление, что приводит к значительному снижению потерь электроэнергии, а также обеспечивающей надежный электрический контакт в системе медь-алюминий и защищающей место соединения от контактной электрохимической коррозии.
| Стандартное номин поперечное сечение, мм² | 120 |
| Метрический размер болта - М | - |
| Материал | Алюминий / Медь |
| С защитной изоляцией | Да |
| Подходит для кабел с алюм-стальной жилой | Нет |
| Вес, кг | 0,125 |
| Температура эксплуатации, °C | -50...+60 |
| Диаметр отверстия под проводник, мм | 14.2 |
| Общ длина, мм | 118.0 |
| Диаметр монтажного отверстия, мм | 13.0 |
| Форма поперечного сечения | Многопроволочная круглая/секторная жила |
| Продольная герметизация | Да |
| Поперечное сечение - алюминий, мм² | 120.0 |
| Номин напряжение, В | ≤ 1000 |
| Тип матрицы для оперсовки гильз | Е215 |
| Цвет герметизир кольца | Розовый |
