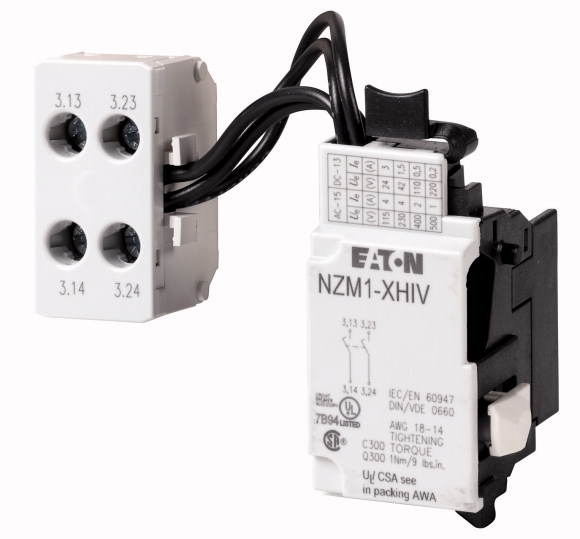

NZM1-XHIV Вспом. контакт с опережением (арт.259426)

Отложить

Сравнить

Артикул: 259426

Внутрений код: EAT-259426

Дилерский сертификат 56 кб

Техническая документация 198,9 кб

Характеристики

Типоразмер

—

NZM

• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)

10 848.62 руб./шт

В корзину

Купить в 1 клик

Рассчитать доставку

Короткий срок поставки

Клиентский сервис

Доступная цена

Товар сертифицирован

Технические характеристики

Вспомогательный контакт

Номинальное напряжение

U_e

Номинальное напряжение

U_e

В перем. тока

500

Номинальное напряжение макс.

U_e

В пост. тока

220

обычный термический ток

I_th = I_e

Расчетный рабочий ток

I_e

Отличающиеся расчетные рабочие токи при использовании в качестве вспомогательного контакта для автоматического выключателя NZM


					M22-K...	M22-CK...	XHIV
			bei AC = 50/60 Hz
Bemessungsbetriebsstrom
	AC-15	115 V	Ie	A	4	4	4
		230 V	Ie	A	4	4	4
		400 V	Ie	A	2	-	2
		500 V	Ie	A	1	-	1
	DC-13	24 V	Ie	A	3	3	3
		42 V	Ie	A	1.7	1	1.5
		60 V	Ie	A	1.2	0.8	0.8
		110 V	Ie	A	0.8	0.5	0.5
		220 V	Ie	A	0.3	0.2	0.2

защита от короткого замыкания

макс. предохранитель

A gG/gL

макс. линейный защитный автомат

FAZ-B6

Время переключения

Время опережения HIV в отношении главных контактов при включении и выключении

(время переключения при ручном управлении):

NZM1, PN1, N(S)1: ок. 20 мс.

NZM2, PN2, N(S)2: ок. 20 мс.

NZM3, PN3, N(S)3: ок. 20 мс.

NZM4, N(S)4: ок. 90 мс., HIV не является опережающим при отключении .

Поперечные сечения соединения

мм?

одно-/тонкопроволочный, с оконечной муфтой

мм²

1 x (0,75 - 2,5)
2 x (0,75 - 2,5)

AWG

1 x (18 - 14)
2 x (18 - 14)

UL/CSA

Расчетный рабочий ток

I_e

2,5 A - 240 В перем. тока
1 A - 250 В пост. тока

Тяжёлый пилотный режим

C300/R300

Прочие технические характеристики (каталог для перелистывания)

Максимальное оснащение и расположение принадлежностей внутри
Разница во времени ВКЛ-ВЫКЛ

Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)

Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость			Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции			Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве			Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве			Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению			Требования производственного стандарта выполнены.
10.2.5 Подъём			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки			Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока			Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев			Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция			Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0

Low-voltage industrial components (EG000017) / Auxiliary contact block (EC000041)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Component for low-voltage switching technology / Auxiliary switch block (ecl@ss8.1-27-37-13-02 [AKN342010])
Number of contacts as change-over contact		0
Number of contacts as normally open contact		2
Number of contacts as normally closed contact		0
Rated operation current Ie at AC-15, 230 V	A	4
Type of electric connection		Screw connection
Model		Half-integrated
Mounting method		-

Апробации

Product Standards			UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking
UL File No.			E140305
UL Category Control No.			DIHS
CSA File No.			022086
CSA Class No.			1437-01
North America Certification			UL listed, CSA certified
