Артикул:
206924
Внутрений код:
EAT-206924
Дилерский сертификат
56 кб
Техническая документация
236,8 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
33 603.45 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |

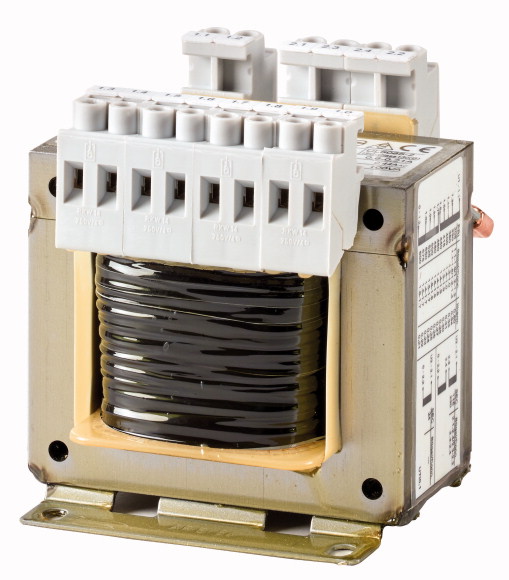

однофазные трансформаторы с несколькими обмотками UTI | ||
Номинальное входное напряжение |
В | 115 | |
Номинальное напряжение на выходе |
В | 2 x 115 | |
Номинальная мощность |
кВА | 0.2 | |
| Cu factor 0,07 | |||
| указания Трансформаторы UTI пригодны для использования в цепях управляющего тока в соответствии с IEC/EN 60204 или VDE 0113. Автомат защиты трансформаторов ?#088907 |
Технические характеристики
| Общая информация | |||
Стандарты и положения |
|||
изготовлены и испытаны в соответствии с требованиями |
(универсальные) регулировочные, разделительные и защитные трансформаторы согласно VDE 0550 IEC/EN 61558-2-2/2-4/2-6 VDE 0570, часть 2-2/2-6 (защитные трансформаторы) VDE 0570 Teil 2-4 (разделительные трансформаторы) |
||
применяется после |
IEC/EN 60204-1, OVE-EN 13 VDE 0113, VDE 0100 часть 410 |
||
Температура окружающей среды |
-25 - 40 | ||
| Характеристики | |||
Соединительные клеммы |
? | ||
Класс изоляции |
B | ||
Номинальная частота |
Гц | 50 - 60 | |
Отвод первичный |
± 20 % | ||
Класс защиты |
IP00 | ||
Раздельные обмотки |
? | ||
в сборе с вакуумной пропиткой |
? | ||
усиленная изоляция. |
? | ||
Номинальная продолжительность включения |
% продолжительность включения | 100 | |
| электрические параметры | |||
Примечание |
На значения потерь холостого хода, потерь при коротком замыкании, напряжения короткого замыкания и коэффициента полезного действия распространяется правило: все данные относятся к температуре 20 °C | ||
Общий вес |
кг | 3 | |
Потери на холостом ходу |
W | 10 | |
Потери в результате короткого замыкания |
W | 19 | |
напряжение короткого замыкания |
% | 6.5 | |
Коэффициент полезного действия |
0.873 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 0 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 29 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 40 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / One-phase control transformer (EC002486) | |||
| Electric engineering, automation, process control engineering / Transformer, converter, coil / Control transformer / One-phase control transformer (ecl@ss8.1-27-03-13-02 [AAB620012]) | |||
Built as safety transformer |
Yes | ||
Built as isolating transformer |
Yes | ||
Built as energy saving transformer |
No | ||
Primary voltage 1 |
V | 208 - 600 | |
Primary voltage 2 |
V | 0 - 0 | |
Primary voltage 3 |
V | 0 - 0 | |
Primary voltage 4 |
V | 0 - 0 | |
Primary voltage 5 |
V | 0 - 0 | |
Primary voltage 6 |
V | 0 - 0 | |
Primary voltage 7 |
V | 0 - 0 | |
Primary voltage 8 |
V | 0 - 0 | |
Primary voltage 9 |
V | 0 - 0 | |
Primary voltage 10 |
V | 0 - 0 | |
Secondary voltage 1 |
V | 115 - 115 | |
Secondary voltage 2 |
V | 115 - 115 | |
Secondary voltage 3 |
V | 0 - 0 | |
Secondary voltage 4 |
V | 0 - 0 | |
Secondary voltage 5 |
V | 0 - 0 | |
Secondary voltage 6 |
V | 0 - 0 | |
Secondary voltage 7 |
V | 0 - 0 | |
Secondary voltage 8 |
V | 0 - 0 | |
Secondary voltage 9 |
V | 0 - 0 | |
Secondary voltage 10 |
V | 0 - 0 | |
Rated apparent power |
VA | 200 | |
Type of insulation material acc. IEC 85 |
B | ||
Short-circuit-proof |
No | ||
Relative short circuit voltage |
% | 6.5 | |
Width |
mm | 106 | |
Height |
mm | 112 | |
Depth |
mm | 82 | |
Degree of protection (IP) |
IP00 | ||
Ring core |
No | ||
Suitable for mounting on PCB |
No | ||
Modular version |
No |
Апробации
| Product Standards | UL 506; UL5085-1; UL 5085-2; CSA-C22.2 No. 66; CSA-C22.2 No. 66.1-06; CSA-C22.2 No. 66.2-06; IEC/EN 61558-2-2; CE marking | ||
| UL File No. | E167225 | ||
| UL Category Control No. | XPTQ2, XPTQ8 | ||
| CSA File No. | UL report applies to both US and Canada | ||
| CSA Class No. | – | ||
| North America Certification | UL recognized, certified by UL for use in Canada | ||
| Specially designed for North America | No | ||
| Suitable for | Branch circuits | ||
| Max. Voltage Rating | 600 V AC | ||
| Degree of Protection | IEC: IP00, UL/CSA Type: - |
