Артикул:
100428
Внутрений код:
EAT-100428
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
19 991.74 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок

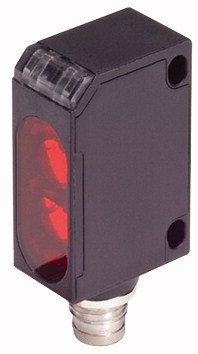

Основная функция |
Оптические датчики | ||
Ассортимент |
Серия E71 NanoView | ||
Возможности подключения |
Штепсельный разъем M8 x 1 | ||
Конструктивное исполнение (внешние размеры) |
мм | Прямоугольный объемный резонатор (20 x 12 x 32) | |
Номинальное напряжение |
Ue | 10 - 30 В пост. тока | |
Расчетное расстояние срабатывания |
Sn | мм | 800 |
Описание |
в комбинации с рефлектором Распознавание прозрачных объектов |
||
подключение |
4-проводной | ||
Функция |
Отражательный световой барьер | ||
Разновидности освещения |
видимый красный | ||
Материал |
пластик | ||
Вид переключения |
PNP | ||
Принцип переключения |
настраивается срабатывание при прерывании или включении светового луча | ||
|
Information relevant for export to North America Product Standards UL 508; CSA-C22.2 No. 14; IEC60947-5-2; CE marking UL File No. E166051 UL Category Control No. NRKH, NRKH7 CSA File No. UL report applies to both Canada and US North America Certification UL listed, certified by UL for use in Canada Max. Voltage Rating 30 V DC Degree of Protection IEC: IP66; UL/CSA Type: - |
Технические характеристики
| Общая информация | |||
Температура окружающей среды |
-25 - +55 | ||
Эксплуатация |
? | °C | -25 - +55 |
Хранение |
? | °C | -25 - +70 |
Удароустойчивость |
g |
30 Длительность ударного воздействия 11 мс |
|
Класс защиты |
IP66 | ||
Вибрация |
Амплитуда 0,5 мм: 10 - 55 Гц IEC/EN 60068-2-6 |
||
| Характеристики | |||
Расчетное расстояние срабатывания |
|||
Расчетное расстояние срабатывания |
Sn | мм | 800 |
Номинальное напряжение |
Ue | 10 - 30 В пост. тока | |
Расчетный рабочий ток |
Ie | мА | < 100 |
частота переключения |
Гц | 500 | |
Время ответа |
мс | 1 | |
Индикация коммутационного положения |
Светодиод | желтый | |
Индикация рабочего напряжения |
Светодиод | зеленый | |
Защитные функции |
защита от короткого замыкания Защита от неправильной полярности |
||
подключение |
4-проводной | ||
Конструктивное исполнение |
|||
Конструктивное исполнение (внешние размеры) |
мм | Прямоугольный объемный резонатор (20 x 12 x 32) | |
Возможности подключения |
Штепсельный разъем M8 x 1 | ||
Материал |
пластик |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 55 |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Sensors (EG000026) / Reflection light barrier (EC002717) | |||
| Electric engineering, automation, process control engineering / Binary sensor technology, safety-related sensor technology / Optoelectronic sensor / Reflection light barrier (ecl@ss8.1-27-27-09-02 [AKP251010]) | |||
Pre failure notice |
No | ||
With time function |
No | ||
Rated switching distance |
mm | 800 | |
Max. switching distance |
mm | 800 | |
Max. output current |
mA | 100 | |
Reflector included |
No | ||
Analogue output 0 V ... 10 V |
No | ||
Analogue output 0 mA ... 20 mA |
No | ||
Analogue output 4 mA ... 20 mA |
No | ||
Analogue output -10 V ... +10 V |
No | ||
With other analog output |
No | ||
Setting procedure |
- | ||
With communication interface analog |
No | ||
With communication interface AS-Interface |
No | ||
With communication interface CANOpen |
No | ||
With communication interface DeviceNet |
No | ||
With communication interface Ethernet |
No | ||
With communication interface INTERBUS |
No | ||
With communication interface PROFIBUS |
No | ||
With communication interface RS-232 |
No | ||
With communication interface RS-422 |
No | ||
With communication interface RS-485 |
No | ||
With communication interface SSD |
No | ||
With communication interface SSI |
No | ||
Number of semiconductor outputs with signalling function |
1 | ||
Number of contact energized outputs with signalling function |
0 | ||
Number of protected semiconductor outputs |
0 | ||
Number of protected contact energized outputs |
0 | ||
Type of interface for safety communication |
- | ||
Type of electric connection |
Connector M8 | ||
Type of switching output |
PNP | ||
Type of switch function |
- | ||
Operation agent-safety class |
- | ||
Explosion safety category for gas |
None | ||
Explosion safety category for dust |
None | ||
Construction type housing |
Cuboid | ||
Width sensor |
mm | 12 | |
Diameter sensor |
mm | 0 | |
Height of sensor |
mm | 32 | |
Length of sensor |
mm | 20 | |
Switch function |
Light-/dark switching | ||
Material of optical surface |
Plastic | ||
Material housing |
Plastic | ||
Max. output current at protected output |
mA | 0 | |
Min. reflector distance |
mm | 0 | |
Ambient temperature |
°C | -25 - 55 | |
Time of reaction |
ms | 1 | |
Transmission range of the safety field |
m | 0 | |
Switching frequency |
Hz | 500 | |
Type of safety acc. IEC 61496-1 |
- | ||
Switching voltage of OSSD at state "high" |
V | 30 | |
Rated control supply voltage Us at AC 50HZ |
V | 0 - 0 | |
Rated control supply voltage Us at AC 60HZ |
V | 0 - 0 | |
Rated control supply voltage Us at DC |
V | 10 - 30 | |
Voltage type |
DC | ||
With monitoring function downstream switching devices |
No | ||
Laser protection class |
None | ||
Wavelength of the sensor |
nm | 660 | |
Type of light |
Polarity free red light | ||
Light dot |
mm? | 0 | |
With restart blockage |
No | ||
Suitable for safety functions |
No | ||
Degree of protection (IP) |
IP66 |
Апробации
| Product Standards | UL 508; CSA-C22.2 No. 14; IEC60947-5-2; CE marking | ||
| UL File No. | E166051 | ||
| UL Category Control No. | NRKH, NRKH7 | ||
| CSA File No. | UL report applies to both Canada and US | ||
| North America Certification | UL listed, certified by UL for use in Canada | ||
| Max. Voltage Rating | 30 V DC | ||
| Degree of Protection | IEC: IP66; UL/CSA Type: - |
