Артикул:
142533
Внутрений код:
EAT-142533
Дилерский сертификат
56 кб
Техническая документация
224,2 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
337 787.62 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |

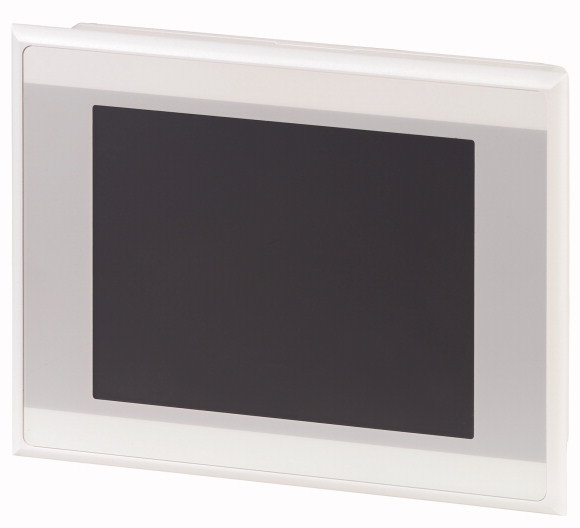

XV100 5,7" | ||
Ассортимент |
XV-102 | ||
Функция |
Дисплей с функцией ПЛК (ПЛК встроен) | ||
общие признаки конструктивного ряда |
Интерфейс Ethernet USB-устройство Хост USB Слот для карты SD Допуски UL508, cUL |
||
Тип дисплея |
Цветной дисплей, TFT | ||
Технология чувствительного экрана |
Резистивный сенсорный экран | ||
Количество цветов |
64k цветов | ||
Разрешение |
Пиксель |
VGA 640 x 480 |
|
Вертикальное проектирование |
да | ||
Диагональ экрана |
Дюйм | 5,7 | |
исполнение |
Корпус и передняя панель из пластика | ||
Операционная система |
Windows CE 5.0 (включая лицензию) | ||
Лицензия ПЛК |
Включая лицензию ПЛК | ||
Лицензионные сертификаты для встроенных портов |
при необходимости расширяемые, см. дополнительное оснащение -> сертификаты, подтверждающие наличие лицензии | ||
встроенные интерфейсы |
1 x Ethernet 10/100 Мбит/с 1 x RS232 1 x RS485 1 x USB-устройство 1 x CANopen®/easyNet |
||
Исполнение передней панели |
Стандартная передняя поверхность со стандартной пленкой (закрытая по всей поверхности) | ||
Применение |
Монтаж | ||
Места подключения |
для карты SD: 1 | ||
Карта памяти для автоматизации |
на выбор с картой SD -> код заказа 139807 | ||
Вставные модули связи (при необходимости) |
нет | ||
Сенсорный датчик |
Стекло с пленкой | ||
Потеря мощности |
W | 9,5 |
Технические характеристики
| Дисплей | |||
Тип дисплея |
Цветной дисплей, TFT | ||
Диагональ экрана |
Дюйм | 5,7 | |
Разрешение |
Пиксель |
VGA 640 x 480 |
|
Видимая поверхность |
мм | 115 x 86 | |
Количество цветов |
64k цветов | ||
Контрастный режим |
типичн 300:1 | ||
Яркость |
cd/м2 | типичн 250 | |
Фоновая подсветка |
Светодиод программное обеспечение регулирует яркость |
||
Срок службы фоновой подсветки |
H | типичн 40000 | |
Резистивная опорная шайба чувствительного экрана |
Сенсорный датчик (стекло с пленкой) | ||
| Управление | |||
Технология |
Резистивный сенсорный экран 4-проводной |
||
Сенсорный датчик |
Стекло с пленкой | ||
| система | |||
Процессор |
RISC ЦП, 32 бит, 400 МГц | ||
внутренняя память |
DRAM (ОС, программная память, память данных): 64 Мб NAND-Flash (используется для резервного копирования данных): доступно ок. 128 МБ NVRAM (сохранённые данные): доступно ок. 32 кБ |
||
Внешняя память |
Слот для карт памяти SD Memory Card: спецификация SDA 1.00 | ||
Охлаждение |
Охлаждение ЦПУ и системы без вентилятора, пассивное через свободный приток воздуха | ||
Буферизация часов реального времени |
|||
Батарея (срок службы) |
Не требует обслуживания | ||
Резервное время (в обесточенном состоянии) |
тип. 10 лет | ||
Операционная система |
Windows CE 5.0 (включая лицензию) | ||
| Проектирование | |||
Программное обеспечение для визуализации |
GALILEO EPAM XSOFT-CODESYS-2 XSOFT-CODESYS-3 |
||
Программное обеспечение для программирования ПЛК |
XSOFT-CODESYS-2 XSOFT-CODESYS-3 |
||
| Интерфейсы, коммуникация | |||
встроенные интерфейсы |
1 x Ethernet 10/100 Мбит/с 1 x RS232 1 x RS485 1 x USB-устройство 1 x CANopen®/easyNet |
||
Лицензия ПЛК |
Включая лицензию ПЛК | ||
Хост USB |
USB 2.0 (1,5-12 Мбит/с), без гальванической развязки | ||
USB-устройство |
USB 2.0, без гальванической развязки | ||
RS-232 |
RS-232, без гальванической развязки (штекер SUB-D 9-полюсный, UNC) | ||
RS-485 |
RS-485, без гальванической развязки (штекер SUB-D 9-полюсный, UNC) | ||
CAN |
CAN, без гальванической развязки (штекер SUB-D 9-полюсный, UNC) | ||
Места подключения |
для карты SD: 1 | ||
Ethernet |
100Base-TX/10Base-T | ||
| Электропитание | |||
Номинальное напряжение |
24 В постоянного тока SELV (безопасное сверхнизкое напряжение) | ||
допустимое напряжение |
Эффективно: 19,2-30,0 В постоянного тока (номинальное напряжение -20%/+25%) Абсолютное значение с волнистостью: 18,0-31,2 В пост. тока Работа от батареи: 18,0-31,2 В пост. тока (номинальное напряжение -25%/+30%) 35 В постоянного тока на время < 100 мс |
||
Посадки напряжения |
мс | 5 мс с момента пониженного напряжения (19,2 В постоянного тока) | |
потребляемая мощность |
Pmax. | W | макс. 10 |
Примечание по поводу потребляемой мощности |
Основное устройство USB-абонент на хосте USB: 2,5 Всего: 9,5 |
||
Потеря мощности |
W | 9,5 | |
Примечание по поводу потери мощности |
Потеря мощности при потреблении тока 24 В 7 Вт основное устройство + 2,5 Вт USB-карта |
||
Защита от неправильной полярности |
да | ||
Предохранитель |
да (недоступный плавкий предохранитель) | ||
Гальваническое разделение |
гальваническое разделение потенциалов отсутствует | ||
| Общая информация | |||
Материал корпуса |
Пластик, серый | ||
Исполнение передней панели |
Стандартная передняя поверхность со стандартной пленкой (закрытая по всей поверхности) | ||
Размеры (Ш x В x Г) |
мм | 170 x 130 x 39 | |
Монтаж |
Расстояние: Ш x В x Г >= 30 мм (1,18") Наклон вертикальный : ± 45 ° (при естественной конвекции) |
||
Вес |
кг | 0.6 | |
Класс защиты (IEC/EN 60529, EN50178, VBG 4) |
IP65 (спереди), IP20 (сзади) | ||
Допуски |
|||
Апробации |
cUL (UL508) | ||
Взрывозащита (согласно ATEX 94/9/EG) |
II 3D Ex II T70°C IP5x: зона 22, категория 3D | ||
Классификации перевозки |
DNV GL | ||
|
|||
Примененные стандарты и директивы |
|||
ЭМС |
(со ссылкой на CE) EN 61000-6-2 EN 61000-6-4 EN 61131-2 |
||
Стандарты продукции |
EN 50178 EN 61131-2 |
||
Безопасность |
EN 60950 UL 60950 |
||
Удароустойчивость |
g | согл. IEC 60068-2-27 | |
Вибрация |
согласно IEC/EN 60068-2-6 | ||
RoHS |
соответствующий | ||
| Условия окружающей среды | |||
Температура |
|||
Эксплуатация |
? | °C | 0 - +50 |
Мин. рабочая температура |
°C | 0 | |
Макс. рабочая температура |
°C | + 50 | |
Относительная влажность воздуха |
|||
относительная влажность |
10 - 95 %, без образования конденсата | ||
| Питающее напряжение UAux | |||
Номинальное напряжение |
UAux | В | 24 V DC (-20/+25%) |
Защита от неправильной полярности |
да | ||
Гальваническое разделение |
нет | ||
| Питающее напряжение UPow | |||
Питающее напряжение |
UPow | В | 24 DC -20 % + 25 % |
Остаточные пульсации входного напряжения |
% |
5
|
|
Защита от неправильной полярности |
да |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 0 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 9.5 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | 0 | |
Макс. рабочая температура |
°C | 50 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
По запросу | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Требования производственного стандарта выполнены. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| PLC's (EG000024) / Graphic panel (EC001412) | |||
| Electric engineering, automation, process control engineering / Control / Operate and Observe (HMI) / Graphic panel (HMI) (ecl@ss8.1-27-24-23-02 [BAA722010]) | |||
Supply voltage AC 50 Hz |
V | 0 - 0 | |
Supply voltage AC 60 Hz |
V | 0 - 0 | |
Supply voltage DC |
V | 20.4 - 28.8 | |
Voltage type of supply voltage |
DC | ||
Number of HW-interfaces industrial Ethernet |
1 | ||
Number of HW-interfaces PROFINET |
0 | ||
Number of HW-interfaces RS-232 |
1 | ||
Number of HW-interfaces RS-422 |
0 | ||
Number of HW-interfaces RS-485 |
1 | ||
Number of HW-interfaces serial TTY |
0 | ||
Number of HW-interfaces USB |
2 | ||
Number of HW-interfaces parallel |
0 | ||
Number of HW-interfaces Wireless |
0 | ||
Number of HW-interfaces other |
1 | ||
With SW interfaces |
Yes | ||
Supporting protocol for TCP/IP |
Yes | ||
Supporting protocol for PROFIBUS |
No | ||
Supporting protocol for CAN |
Yes | ||
Supporting protocol for INTERBUS |
No | ||
Supporting protocol for ASI |
No | ||
Supporting protocol for KNX |
No | ||
Supporting protocol for MODBUS |
Yes | ||
Supporting protocol for Data-Highway |
No | ||
Supporting protocol for DeviceNet |
No | ||
Supporting protocol for SUCONET |
No | ||
Supporting protocol for LON |
No | ||
Supporting protocol for PROFINET IO |
No | ||
Supporting protocol for PROFINET CBA |
No | ||
Supporting protocol for SERCOS |
No | ||
Supporting protocol for Foundation Fieldbus |
No | ||
Supporting protocol for EtherNet/IP |
Yes | ||
Supporting protocol for AS-Interface Safety at Work |
No | ||
Supporting protocol for DeviceNet Safety |
No | ||
Supporting protocol for INTERBUS-Safety |
No | ||
Supporting protocol for PROFIsafe |
No | ||
Supporting protocol for SafetyBUS p |
No | ||
Supporting protocol for other bus systems |
Yes | ||
Radio standard Bluetooth |
No | ||
Radio standard WLAN 802.11 |
No | ||
Radio standard GPRS |
No | ||
Radio standard GSM |
No | ||
Radio standard UMTS |
No | ||
IO link master |
No | ||
Type of display |
TFT | ||
With colour display |
Yes | ||
Number of colours of the display |
65536 | ||
Number of grey-scales/blue-scales of display |
0 | ||
Screen diagonal |
inch | 5.7 | |
Number of pixels, horizontal |
640 | ||
Number of pixels, vertical |
480 | ||
Useful project memory/user memory |
kByte | 64000 | |
With numeric keyboard |
Yes | ||
With alpha numeric keyboard |
Yes | ||
Number of function buttons, programmable |
0 | ||
Number of buttons with LED |
0 | ||
Number of system buttons |
1 | ||
With touch screen |
Yes | ||
With message indication |
Yes | ||
With message system (incl. buffer and confirmation) |
Yes | ||
Process value representation (output) possible |
Yes | ||
Process default value (input) possible |
Yes | ||
With recipes |
Yes | ||
Number of password levels |
200 | ||
Printer output available |
Yes | ||
Number of online languages |
100 | ||
Additional software components, loadable |
Yes | ||
Degree of protection (IP), front side |
IP65 | ||
Operation temperature |
°C | 0 - 50 | |
Rail mounting possible |
No | ||
Wall mounting/direct mounting |
No | ||
Suitable for safety functions |
No | ||
Width of the front |
mm | 170 | |
Height of the front |
mm | 130 | |
Built-in depth |
mm | 34 |
Апробации
| Product Standards | UL 60950-01; CSA-C22.2 No. 60950-1; IEC/EN 61131-2; CE marking | ||
| UL File No. | E208621 | ||
| UL Category Control No. | NWGQ2 | ||
| CSA File No. | UL report applies to both US and Canada | ||
| CSA Class No. | NWGQ8 | ||
| North America Certification | UL recognized, certified by UL for use in Canada | ||
| Conditions of Acceptability | The investigated Pollution Degree is: 2 The following end-product enclosures are required: Fire The unit must be supplied via a SELV source. The provided Ethernet Connection is only allowed to connect to inhouse networks. |
||
| Specially designed for North America | No | ||
| Current Limiting Circuit-Breaker | No | ||
| Degree of Protection | IEC: IP65, UL/CSA Type: - |
Документы
Техническая документация
224,2 кб
Дилерский сертификат
56 кб
Банковский перевод: счет на оплату формируется после оформления заказа или отправки заявки в произвольной форме на электронную почту info@euro-avtomatika.ru. Специалист свяжется с вами для уточнения деталей.
Самовывоз с нашего склада:
По адресу: Московская область, Люберецкий район, п. Томилино, мкр. Птицефабрика, стр. лит. А, офис 109. Мы есть на Яндекс.Карты.
Доставка до двери
Осуществляется курьерской службой или транспортной компанией (на Ваш выбор).
Мы работаем с ведущими транспортными компаниями и доставляем заказы во все регионы России и Казахстана.
Доставка до терминала
Транспортной компании в Москва – БЕСПЛАТНО.
Отзывы
Оставить отзыв
Загрузка отзывов...
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
