Артикул:
218968
Внутрений код:
EAT-218968
Характеристики
Номинальный ток, А
—
20
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
6 564.18 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок

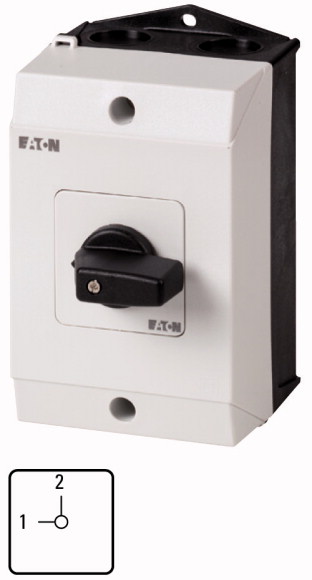

Ассортимент |
Управляющий переключатель | ||
Идентификатор типа |
T0 | ||
Основная функция |
Переключатель | ||
| с черной перекидной ручкой и с передней панелью | |||
контакты |
2 | ||
Класс защиты |
IP65 | ||
|
|||
Конструктивное исполнение |
Монтаж на поверхность | ||
|
|
|||
графические условные обозначения |
|
||
Угол включения |
° | 90 | |
Режим коммутации |
с фиксацией без нулевого положения |
||
№ передней панели |
|
||
Передняя панель |
1-2 | ||
Расчетная эксплуатационная мощность AC-23A, 50 - 60 Гц |
|||
400 В |
P | кВт | 5.5 |
измеренный ток длительной нагрузки |
Iu | A | 20 |
Количество блоков |
Модуль (модули) | 1 |
Технические характеристики
| Общая информация | |||
Стандарты и предписания |
IEC/EN 60947, VDE 0660, IEC/EN 60204 Силовые разъединители согласно IEC/EN 60947-3 |
||
Стойкость к климатическим воздействиям |
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
||
Температура окружающей среды |
|||
в капсульном корпусе |
°C | -25 - +40 | |
Категория перенапряжения / степень загрязнения |
III/3 | ||
Номинальная устойчивость к импульсу |
Uimp | В перем. тока | 6000 |
Удароустойчивость |
g | 15 | |
установочное положение |
любая | ||
Защита от прикосновения при вертикальном управлении спереди (EN 50274) |
защита от прикосновения пальцами и тыльной стороной кистей рук | ||
| Контакты | |||
электрические параметры |
|||
Номинальное напряжение |
Ue | В перем. тока | 690 |
измеренный ток длительной нагрузки |
Iu | A | 20 |
Указания по измеренному току длительной нагрузки Iu
|
Измеренный ток длительной нагрузки Iu указан при максимальном поперечном сечении. | ||
Допустимая нагрузка при повторно-кратковременном режиме работы, класс 12 |
|||
AB 25 % ED (продолжительность включения) |
x Ie | 2 | |
AB 40 % ED (продолжительность включения) |
x Ie | 1.6 | |
AB 60 % ED (продолжительность включения) |
x Ie | 1.3 | |
стойкость к коротким замыканиям |
|||
Предохранитель |
A gG/gL | 20 | |
Номинальная устойчивость к токовым нагрузкам при коротком замыкании (1 с ток) |
Icw | Aeff | 320 |
Примечание по поводу измеренной кратковременной устойчивости к токовым нагрузкам Icw |
1-секундный ток | ||
Условный ток короткого замыкания |
Iq | кА | 6 |
| Коммутационная способность | |||
Номинальный допустимый ток включения cos ? в соответствии с IEC 60947-3 |
A | 130 | |
Расчетная разрывная способность cos ? согласно IEC 60947-3 |
A | ||
230 В |
A | 100 | |
400/415 В |
A | 110 | |
500 В |
A | 80 | |
690 В |
A | 60 | |
Безопасное разъединение согласно EN 61140 |
|||
между контактами |
В перем. тока | 440 | |
Электрические тепловые потери на контакт при Ie
|
W | 0.6 | |
Электрические тепловые потери на вспомогательный контакт при Ie Ie (15/230 В перем. тока) |
W | 0.6 | |
Механический срок службы |
Переключения | x 106 | > 0.4 |
максимальная частота коммутаций |
Переключения/ч | 1200 | |
Переменное напряжение |
|||
AC-3 |
|||
Расчетная рабочая мощность моторного выключателя |
P | кВт | |
220 B 230 B |
P | кВт | 3 |
230 В звезда-треугольник |
P | кВт | 5.5 |
400 B 415 B |
P | кВт | 5.5 |
400 В звезда-треугольник |
P | кВт | 7.5 |
500 В |
P | кВт | 5.5 |
500 В звезда-треугольник |
P | кВт | 7.5 |
690 В |
P | кВт | 4 |
690 В звезда-треугольник |
P | кВт | 5.5 |
Расчетный рабочий ток моторного переключателя |
|||
230 В |
Ie | A | 11.5 |
230 В звезда-треугольник |
Ie | A | 20 |
400 В 415 В |
Ie | A | 11.5 |
400 В звезда-треугольник |
Ie | A | 20 |
500 В |
Ie | A | 9 |
500 В звезда-треугольник |
Ie | A | 15.6 |
690 В |
Ie | A | 4.9 |
690 В звезда-треугольник |
Ie | A | 8.5 |
AC-21A |
|||
Расчетный рабочий ток силового выключателя |
|||
440 В |
Ie | A | 20 |
AC-23A |
|||
Расчетная эксплуатационная мощность AC-23A, 50 - 60 Гц |
P | кВт | |
230 В |
P | кВт | 3 |
400 B 415 B |
P | кВт | 5.5 |
500 В |
P | кВт | 7.5 |
690 В |
P | кВт | 5.5 |
Расчетный рабочий ток моторного переключателя |
|||
230 В |
Ie | A | 13.3 |
400 B 415 B |
Ie | A | 13.3 |
500 В |
Ie | A | 13.3 |
690 В |
Ie | A | 7.6 |
постоянное напряжение |
|||
DC-1, силовой выключатель Л/П = 1 мс |
|||
Расчетный рабочий ток |
Ie | A | 10 |
Напряжение на контакт, соединенный последовательно |
В | 60 | |
DC-21A |
Ie | A | |
Расчетный рабочий ток |
Ie | A | 1 |
Контакты |
Количество | 1 | |
DC-23A, моторный выключатель Л/П = 15 мс |
|||
24 В |
|||
Расчетный рабочий ток |
Ie | A | 10 |
Контакты |
Количество | 1 | |
48 В |
|||
Расчетный рабочий ток |
Ie | A | 10 |
Контакты |
Количество | 2 | |
60 В |
|||
Расчетный рабочий ток |
Ie | A | 10 |
Контакты |
Количество | 3 | |
120 В |
|||
Расчетный рабочий ток |
Ie | A | 5 |
Контакты |
Количество | 3 | |
240 В |
|||
Расчетный рабочий ток |
Ie | A | 5 |
Контакты |
Количество | 5 | |
DC-13, управляющий переключатель Л/П = 50 мс |
|||
Расчетный рабочий ток |
Ie | A | 10 |
Напряжение на последовательно подключенный контакт |
В | 32 | |
Надёжность управляющей системы при 24 В пост. тока, 10 мА |
Частота отказов | HF | < 10-5, < 1 отказа на 100000 соединений |
| Поперечные сечения соединения | |||
одно- или многожильные |
мм2 |
1 x (1 - 2,5) 2 x (1 - 2,5) |
|
тонкопроволочный с оконечной муфтой согласно DIN 46228 |
мм2 |
1 x (0,75 - 2,5) 2 x (0,75 - 2,5) |
|
Соединительный винт |
M3,5 | ||
макс. начальный пусковой момент |
Нм | 1 | |
| Параметры техники безопасности | |||
указания |
Значения B10d в соответствии с EN ISO 13849-1, таблица C1 | ||
| Опробованные рабочие характеристики | |||
Поперечные сечения соединения |
|||
Соединительный винт |
M3,5 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 20 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0.6 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 0 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 40 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Устойчивость к УФ-излучению только при наличии защитной крыши. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Control switch (EC002611) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Off-load switch, circuit breaker, control switch / Control switch (ecl@ss8.1-27-37-14-14 [ACN998008]) | |||
Type of switch |
Reverser | ||
Number of poles |
1 | ||
Max. rated operation voltage Ue AC |
V | 690 | |
Rated permanent current Iu |
A | 20 | |
Number of switch positions |
2 | ||
With 0 (off) position |
No | ||
With retraction in 0-position |
No | ||
Device construction |
Surface mounted device | ||
Width in number of modular spacings |
0 | ||
Suitable for ground mounting |
Yes | ||
Suitable for front mounting 4-hole |
No | ||
Suitable for distribution board installation |
No | ||
Suitable for intermediate mounting |
No | ||
Complete device in housing |
Yes | ||
Type of control element |
Toggle | ||
Front shield size |
48x48 mm | ||
Degree of protection (IP), front side |
IP65 |
