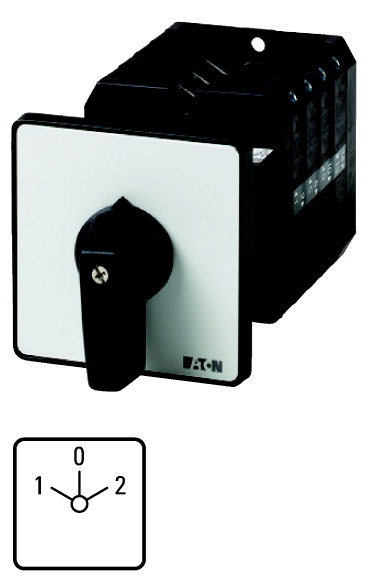

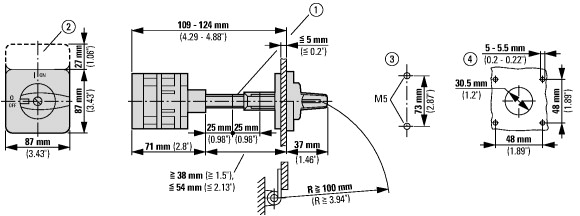

Переключатель, контакты: 4, 63 A, Передняя панель: 1-0-2, 60 °, с фиксацией, Промежуточный монтаж (T5B-2-8211/Z) (93082)

Отложить

Сравнить

Артикул: 93082

Внутрений код: EAT-93082

Дилерский сертификат 56 кб

Техническая документация 279,2 кб

Предварительный просмотр в 3D

Характеристики

Номинальный ток, А

—
