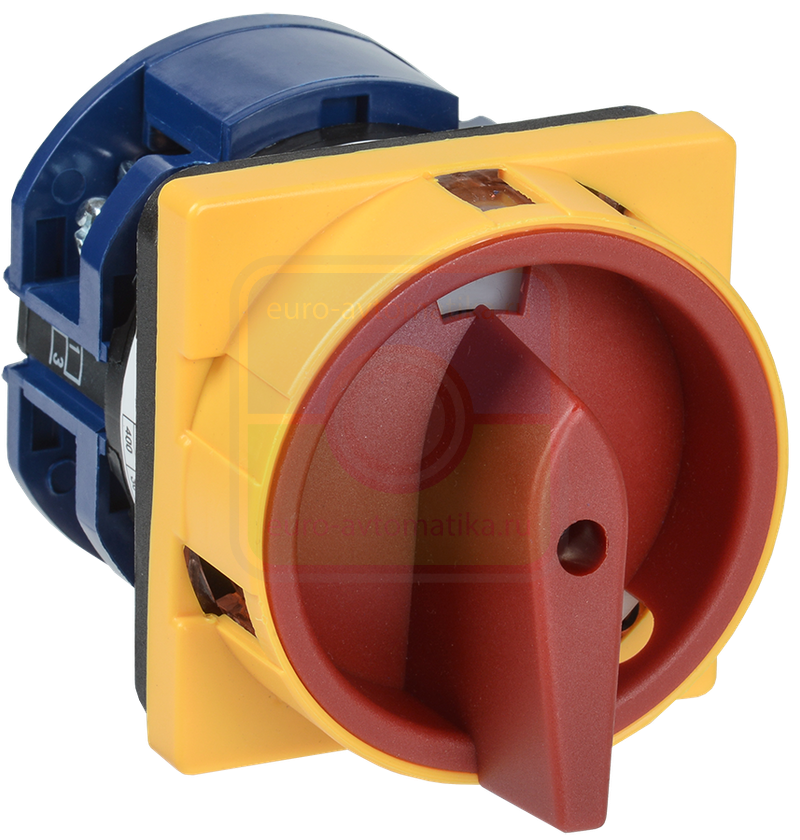

Переключатели кулачковые позиционные серии ПКП торговой марки IEK представляют собой механическое устройство без собственного потребления электроэнергии и предназначены для установки в качестве коммутационных аппаратов в электрических цепях. ПКП могут использоваться как главные выключатели или групповые переключатели для управления приводами на основе одно- и трехфазных двигателей, переключения с требуемой программой коммутации цепей управления, сигнализации, в измерительных цепях и т.д. Используются в электрических цепях переменного тока напряжением до 400 В.
- Механизм фиксации привода гарантирует надежное переключение подвижных контактов переключателя в отдельные фиксированные положения.
- Приводные пружины механизма фиксации различаются в зависимости от количества коммутационных элементов.
- Кулачковый механизм – это современное решение коммутации электрических цепей ручным способом, обеспечивающее следующие преимущества:
- - минимальное электрическое сопротивление замкнутого контакта;
- - высокая скорость размыкания и замыкания контактов обеспечивает более быстрое гашение электрической дуги;
- - обеспечение разных усилий и свободного хода рукоятки при включении и выключении;
- - достижение большей номенклатуры схем переключений при одном и том же наборе деталей и сборочных единиц, то есть лучшая унификация;
- - большой ресурс работы (количество переключений до отказа).
| Конструкция прибора | Встраиваемое устройство |
| Диаметр отверстия, мм | 10.0 |
| Размер передней панели | 64х66 мм |
| Кол-во позиций переключения | 2 |
| Количество полюсов | 3 |
| Кол-во вспомогат норм разомкнутых-НО конт | 0 |
| Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
| Номин продолжительный ток Iu, А | 32.0 |
| Цвет | Красный |
| Тип выключателя | Переключатель ВКЛ/ОТКЛ |
| Функции переключателя | Многоступенчатый переключатель |
| Тип изделия/компонента | Кулачковый переключатель |
| С нейтральной позицией - ОТКЛ | Да |
| С возвратом в нейтральное положение | Нет |
| Степень защиты - IP передняя сторона | IP20 |
| Электр износостойкость, млн циклов | 0,03 |
| Фиксация положения переключателя | Да |
| Номин мощность при AC-2 230 В, кВт | 7,5 |
| Номин рабочий ток Ie при АС-23 230 В, А | 30 |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
| Подходит для промежуточного монтажа | Да |
| Пригоден в качестве главного выключателя | Да |
| С блоком управления | Нет |
| Модульное исполнение | Нет |
| Подходит для монтажа на передней стенке | Да |
| Номин рабочий ток Ie при АС-4 230 В, А | 11 |
| Номин тепловой ток Ith, А | 32 |
| Номин раб напряжение AC контактов, В | 230; 400 |
| Обозначение положений | ОТКЛ-ВКЛ |
| В сборе в корпусе | Нет |
| Номинальная способность к присоединению, мм² | 6 |
| Степень защиты - IP сторона контактов | IP00 |
| Номин рабочий ток Ie при АС-3 400 В, А | 22 |
| Класс защиты от поражения электрическим током | II |
| Конструктивное исполнение | Открытое |
| Номин рабочий ток Ie при АС-21 АС-22 400 В, А | 32 |
| Номин мощность при AC-23 230 В, кВт | 7,5/4 |
| Мех износостойкость, млн циклов | 0,1 |
| Номин рабочий ток Ie при АС-2 230 В, А | 30 |
| Номин мощность при AC-23 400 В, кВт | 15/7,5 |
| Макс допустимое раб напряжение Ue AC, В | 400 |
| Номин рабочий ток Ie при АС-3 230 В, А | 22 |
| Номин мощность при AC-4 400 В, кВт | 5,5/3 |
| Номин рабочий ток Ie при АС-2 400 В, А | 30 |
| Номин мощность при AC-4 230 В, кВт | 2,7/1,5 |
| Подходит для установки в распредел платы | Нет |
| Тип элемента управления | Поворотная позиционная ручка (с фиксацией) |
| Номин мощность при AC-3 400 В, кВт | 11/5,5 |
| Номин мощность при AC-3 230 В, кВт | 5,5/4 |
| Номин рабочий ток Ie при АС-4 400 В, А | 11 |
| Пригоден в качестве сервисного выкл-ля | Да |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Подходит для напольного монтажа | Нет |
| Температура эксплуатации, °C | -25...40 |
| Номин мощность при AC-2 400 В, кВт | 15 |
| Номин рабочий ток Ie при АС-15 400 В, А | 6 |
| Номин рабочий ток Ie при АС-21 АС-22 230 В, А | 32 |
| Номин рабочий ток Ie при АС-23 400 В, А | 30 |
| Номин рабочий ток Ie при AC-15 230 В, А | 14 |
| Номин напряжение, В | 230/400 |
| Номин напряжение изоляции Ui, В | 660 |
| Ток предохранителя qG, А | 50 |
