Возможные производители: KLEMSAN

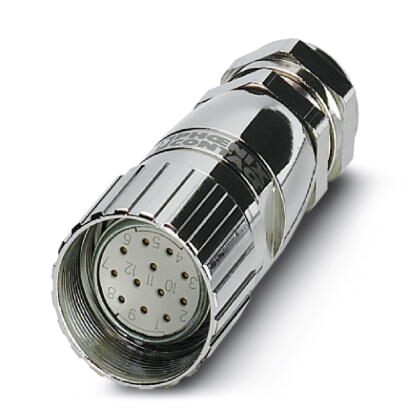

Соединитель (гнездовая часть) M23, 12-полюсный, прямой, конфигурируемый, с выводами под пайку, для проводников диаметром 8 ... 12 мм
Общие сведения
| Расчетное напряжение | 150 В |
|---|---|
| Общий расчетный ток | 8 A (для кабеля сечением 1 мм²) |
| Полюсов | 12 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Указание | Штекерный соединитель для подключения к коробке датчика/исполнительного устройства при помощи штекерного разъема М23. |
Окружающие условия
| Степень защиты | IP65 |
|---|---|
| IP67 | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 80 °C |
Характеристики магистрального кабеля
| Тип подключения | Винтовые зажимы M23 |
|---|---|
| Макс. сечение проводника (сигнальная цепь) | 1 мм² |
| Макс. сечение проводника (цепь питания) | 1 мм² |
| Мин. наружный диаметр проводника | 8 мм |
| Макс. наружный диаметр проводника | 12 мм |
Тип изоляционного материала
| Материал корпуса | GD-Zn |
|---|---|
| Материал поверхность корпуса | покрытый никелем |
| Материал, контакт | CuZn |
| Материал, контактная поверхность | позолоченный |
| Материал, держатель контакта | PBT |

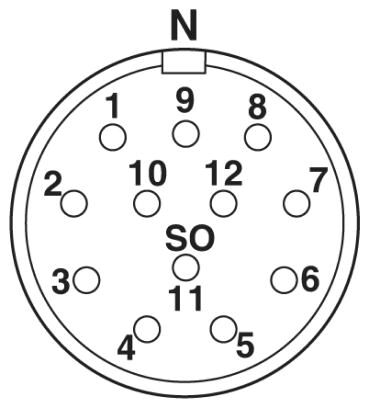

Назначение выводов
| Гнездо/полюс = вывод = цвет жилы | 1 / 4 (A) = 1 = WH |
|---|---|
| 2 / 4 (A) = 2 = GN | |
| 3 / 4 (A) = 3 = YE | |
| 4 / 4 (A) = 4 = GY | |
| 5 / 4 (A) = 5 = PK | |
| 6 / 4 (A) = 6 = RD | |
| 7 / 4 (A) = 7 = BK | |
| 8 / 4 (A) = 8 = VT | |
| 1-8 / 1 (+ 120 V) = 11 = BN | |
| 1-8 / 3 (0 V) = 9+10 = BU | |
| 1-8 / 5 (PE) = 12 = GN/YE |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
