Артикул:
1013133
Внутрений код:
PC-1013133
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
64,8 кб
Характеристики
Норма упаковки
—
50
Сечение провода кв.мм
—
4
Вес, шт
—
32,870 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
2 729.45 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

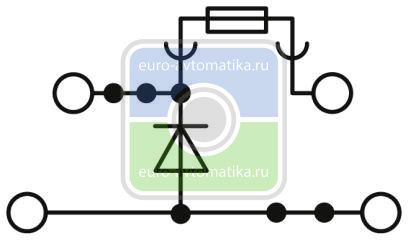

Клеммы для установки предохранителей, с диодом 1N4007, тип предохранителя: Стекло / керамика / ..., тип подключения: Винтовые зажимы, cечение: 0,14 мм²- 6 мм², AWG: 26 - 10, номинальный ток: 28 A, номинальное напряжение: 500 В, ширина: 6,2 мм, тип предохранителей: G / 5 x 20, тип монтажа: NS 35/7,5, NS 35/15, цвет: черный
Общие сведения
| Указание | Ток определяется типом используемого предохранителя, напряжение определяется параметрами индикатора. При выходе из строя предохранителя выходная цепь продолжает оставаться под напряжением. |
|---|---|
| Количество ярусов | 2 |
| Количество точек подключения | 4 |
| Номинальное сечение | 4 мм² |
| Цвет | черный |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Макс. мощность потерь при номинальных условиях | 1,6 Вт (при подключении нескольких ярусов значение увеличивается) |
| Предохранитель | G / 5 x 20 |
| Тип предохранителя | Стекло / керамика / ... |
| Расчетное импульсное напряжение | 6 кВ |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Группа изоляционного материала | I |
| Рассеиваемая мощность, макс. | макс. 1,6 Вт (при отдельном расположении клеммного блока предохранителя в случае перегрузки) |
| макс. 1,6 Вт (совместноe расположениe с несколькими клеммными блоками предохранителя при перегрузки ) | |
| макс. 4 Вт (oтдельное расположение клеммного блока предохранителя при коротком замыкании) | |
| макс. 2,5 Вт (cовместное расположение с несколькими клеммными блоками предохранителя при коротком замыкании) | |
| Подключение согласно стандарту | МЭК 60947-7-2 / МЭК 60947-7-3 |
| Максимальный ток нагрузки | 36 A (для кабеля сечением 6 мм²) |
| Номинальный ток IN | 28 A (для кабеля сечением 4 мм² Поперечное сечение) |
| Номинальное напряжение UN | 500 В |
| Подключение согласно стандарту | МЭК 60947-7-2 / МЭК 60947-7-3 |
| Максимальный ток нагрузки (верхний ярус) | 6,3 A (Ток определяется установленным предохранителем.) |
| Номинальный ток IN (верхний ярус) | 6,3 A |
| Номинальное напряжение UN | 500 В (напряжение определяется установленным предохранителем.) |
| Открытая боковая стенка | Нет |
Характеристики клемм
| Сечение жесткого проводника мин. | 0,14 мм² |
|---|---|
| Сечение жесткого проводника макс. | 6 мм² |
| Сечение гибкого проводника мин. | 0,14 мм² |
| Сечение гибкого проводника макс. | 6 мм² |
| Сечение провода AWG мин. | 26 |
| Сечение провода AWG макс. | 10 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,14 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 4 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,14 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 4 мм² |
| 2 жестких провода одинакового сечения, мин. | 0,14 мм² |
| 2 жестких провода одинакового сечения, макс. | 1,5 мм² |
| 2 гибких провода одинакового сечения, мин. | 0,14 мм² |
| 2 гибких провода одинакового сечения, макс. | 1,5 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 0,14 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 1,5 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. | 0,5 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. | 1,5 мм² |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 9 мм |
| Калиберная пробка | A4 |
| Резьба винтов | M3 |
| Мин. момент затяжки | 0,6 Нм |
| Момент затяжки, макс. | 0,8 Нм |
Стандарты и предписания
| Подключение согласно стандарту | МЭК 60947-7-2 / МЭК 60947-7-3 |
|---|---|
| МЭК 60947-7-2 / МЭК 60947-7-3 | |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
