Артикул:
1015246
Внутрений код:
PC-1015246
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Дилерский сертификат
1,1 мб
Техническая документация
93,7 кб
Характеристики
Норма упаковки
—
100
Вес, шт
—
0,880 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Разъемы для печатной платы, номинальный ток: 6 A, расчетное напряжение (III/2): 160 В, полюсов: 6, размер шага: 2,5 мм, тип подключения: Обжим, цвет: белый
Преимущества для Вас
- Исполнение в белом цвете: устойчивость цвета при пайке и при использовании
- Высокая предельная токовая нагрузка 6 А при очень маленьких размерах
- Инвертированный штекер со штыревыми контактами для защищенных от прикосновения выходов устройств или навесных соединений кабелей
- Экономное подключение обжатых кабелей в большом количестве
- Дополнительно можно заказать инструменты для ручного и автоматизированного обжима
Характеристики товаров
| Условное обозначение | Разъем печатной платы |
|---|---|
| Штекерная система | COMBICON COMPACT PTSM |
| Тип контактов | штыревое |
| Серия изделий | PTCM 0,5/..-PI |
| Размер шага | 2,5 мм |
| Полюсов | 6 |
| Тип подключения | Обжим |
| Количество ярусов | 1 |
| Количество точек подключения | 6 |
| Количество потенциалов | 6 |
Электрические параметры
| Расчетный ток | 6 A |
|---|---|
| Расчетное напряжение изоляции (III/2) | 160 В |
| Расчетное импульсное напряжение (III/2) | 2,5 кВ |
Соединительная способность
| Сечение гибкого провода | 0,14 мм² ... 0,75 мм² (Максимальный наружный диаметр изоляции 1,9 мм) |
|---|---|
| Сечение провода AWG / kcmil | 26 ... 18 (Максимальный наружный диаметр изоляции 1,9 мм) |
| Длина оголяемой части | 4,1 мм ... 4,5 мм |
Данные о материале - корпус
| Изоляционный материал | PA |
|---|---|
| Группа изоляционного материала | I |
| CTI согласно МЭК 60112 | 600 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12 | 850 |
| Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 | 775 |
| Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2 | 125 °C |
Указание размеров изделия
| Длина [ l ] | 18,3 мм |
|---|---|
| Ширина [ w ] | 16,7 мм |
| Высота [ h ] | 5 мм |
| Размер шага | 2,5 мм |
| Монтажная высота (высота без паечного штифта) | 5 мм |
| Размер a | 12,5 мм |
Данные по упаковке
| Форма упаковки | в картонной коробке |
|---|---|
| Количество в одной упаковке | 100 |
| Наименование, количество в одной упаковке | Шт. |
Окружающие условия
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
|---|---|
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |

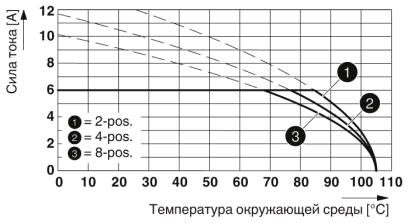

| Температура окружающей среды (при эксплуатации) | -40 °C (В зависимости от кривой изменения параметров от температуры.) |
Механические испытания в соответствии со стандартом
| Визуальный контроль | Испытание проведено DIN EN 60512-1-1:2003-01 |
|---|---|
| Контроль размеров | Испытание проведено DIN EN 60512-1-2:2003-01 |
| Стойкость надписей | Испытание проведено DIN EN 60068-2-70:1996-07 |
| Результат | Испытание проведено |
| Спецификации по испытанию | DIN EN 60512-13-2:2006-11 |
| Количество циклов | 25 |
| Усилие установки на 1 полюс, прибл. | 3 Н |
| Усилие съема на 1 полюс, прибл. | 2 Н |
| Поляризация и кодирование | Испытание проведено DIN EN 60512-13-5:2006-11 |
| Результат | Испытание проведено |
| Спецификации по испытанию | DIN EN 60512-15-1:2009-03 |
| Сила на полюс | 20 Н |
Воздушные пути и пути утечки
| Спецификации по испытанию | DIN EN 60664-1 (VDE 0110-1):2008-01 |
|---|---|
| Группа изоляционного материала | I |
| Расчетное напряжение изоляции (III/3) | 160 В |
| Расчетное напряжение изоляции (III/2) | 160 В |
| Расчетное напряжение изоляции (II/2) | 320 В |
| Расчетное импульсное напряжение (III/3) | 2,5 кВ |
| Расчетное импульсное напряжение (III/2) | 2,5 кВ |
| Расчетное импульсное напряжение (II/2) | 2,5 кВ |
Механические испытания (A)
| Усилие установки на 1 полюс, прибл. | 3 Н |
|---|---|
| Усилие съема на 1 полюс, прибл. | 2 Н |
| Фиксированное расположение в процессе вставления >20 N | Испытание проведено |
| Крепление контакта требования >20 N | Испытание проведено |
Испытания на долговечность (B)
| Спецификации по испытанию | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
|---|---|
| Проходное сопротивление R1 | 3,2 мΩ |
| Циклы установки | 25 |
| Проходное сопротивление R2 | 3,4 мΩ |
| Импульсное напряжение на уровне моря | 2,95 кВ |
| Испытательное переменное напряжение | 1,39 кВ |
| Сопротивлением изоляции между соседними полюсами |
Климатическое испытания (D)
| Спецификации по испытанию | DIN EN ISO 6988:1997-03 |
|---|---|
| Нагрузка при охлаждении | -55 °C/2 h |
| Тепловая нагрузка | 105 °C/168 h |
| Коррозионное воздействие | 0,2 дм3 SO2 на 300 дм3/40 °C/1 цикл |
| Импульсное напряжение на уровне моря | 2,95 кВ |
| Испытательное переменное напряжение | 1,39 кВ |
Испытания на долговечность и воздействие окружающей среды (E)
| Спецификации по испытанию | DIN EN 61984 (VDE 0627):2009-11 |
|---|---|
| Результат, степень защиты IP-код | Защита от прикосновений «пробным пальцем» IP20 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
