Артикул:
1017509
Внутрений код:
PC-1017509
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Дилерский сертификат
1,1 мб
Техническая документация
110,1 кб
Характеристики
Норма упаковки
—
50
Вес, шт
—
16,980 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Клеммы для печатной платы, номинальный ток: 32 A, номинальное напряжение: 400 В, размер шага: 5,08 мм, полюсов: 8, тип подключения: Пружинные зажимы Push-in, монтаж: Пайка волной припоя, направление подключения, проводник/печатная плата: 0 °, цвет: зеленый
Преимущества для Вас
- Простая адаптация благодаря идентичным размерам и расположению выводов как для винтовых, так и для пружинных соединений push-in
- Зажим Push-in быстрого подключения без использования инструментов
- Заданное контактное нажатие обеспечивает долговременную стабильность замыкания контакта
- Интуитивно-понятное управление благодаря цветным контрастным нажимным кнопкам
Характеристики товаров
| Условное обозначение | Клеммы для печатной платы |
|---|---|
| Серия изделий | TDPT 2,5/..-SP |
| Размер шага | 5,08 мм |
| Полюсов | 8 |
| Тип подключения | Пружинные зажимы Push-in |
| Тип монтажа | Пайка волной припоя |
| Расположение выводов | Линейное двойное расположение выводов |
| Количество ярусов | 1 |
| Количество точек подключения | 8 |
| Количество потенциалов | 8 |
Электрические параметры
| Расчетный ток | 32 A |
|---|---|
| Расчетное напряжение изоляции (III/2) | 400 В |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
Соединительная способность
| Сечение жесткого провода | 0,2 мм² ... 4 мм² (Подсоединение кабеля при открытой точке подключения) |
|---|---|
| 0,75 мм² ... 4 мм² (Зажим push-in) | |
| Сечение гибкого провода | 0,2 мм² ... 4 мм² |
| Сечение провода AWG / kcmil | 24 ... 12 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,2 мм² ... 2,5 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH | 0,5 мм² ... 0,75 мм² |
| Длина оголяемой части | 10 мм |
Данные о материале - контакт
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
|---|---|
| Материал, контакт | Сплав меди |
| Качество поверхности | гальваническое лужение |
| Металлическая поверхность точки подключения (внешнее покрытие) | Олово (10 - 16 мкм Sn) |
| Металлическая поверхность зоны пайки (покрытие) | Олово (10 - 16 мкм Sn) |
Данные о материале - корпус
| Изоляционный материал | PA |
|---|---|
| Группа изоляционного материала | I |
| CTI согласно МЭК 60112 | 600 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12 | 850 |
| Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 | 775 |
| Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2 | 125 °C |
Указание размеров изделия
| Длина [ l ] | 18 мм |
|---|---|
| Ширина [ w ] | 41,44 мм |
| Высота [ h ] | 22,5 мм |
| Размер шага | 5,08 мм |
| Монтажная высота (высота без паечного штифта) | 19 мм |
| Длина выводов [P] | 3,5 мм |
| Расстояние между штырями | 8,7 мм |
| Размеры штыря | 0,8 x 0,8 мм |
| Размер a | 35,56 мм |
Данные по упаковке
| Форма упаковки | в картонной коробке |
|---|---|
| Количество в одной упаковке | 50 |
| Наименование, количество в одной упаковке | Шт. |
Указания по применению
| Процесс | Пайка волной припоя |
|---|---|
| Спецификации по испытанию | в соответствии с МЭК 61760-1:2006-04 |
| в соответствии с МЭК 60068-2-54:2006-04 |
Окружающие условия
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
|---|---|
| Температура окружающей среды (при монтаже) | -5 °C ... 105 °C |

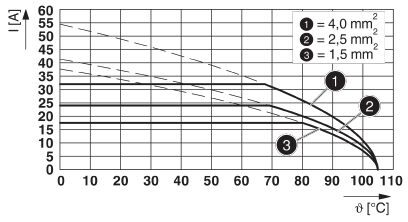

| Температура окружающей среды (при эксплуатации) | -40 °C (В зависимости от кривой тока нагрузки по току/изменения характеристик) |
Испытание на растяжение
| Сечение провода / тип кабеля / растягивающее усилие | 0,2 мм² / жесткий / > 10 Н |
|---|---|
| 0,2 мм² / гибкий / > 10 Н | |
| 4 мм² / жесткий / > 60 Н | |
| 4 мм² / гибкий / > 60 Н |
Электрические испытания
| Расчетный ток | 32 A |
|---|---|
| Расчетное напряжение изоляции (III/2) | 400 В |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
Воздушные пути и пути утечки
| Спецификации по испытанию | DIN EN 60947-1 (VDE 0660-100):2015-09 |
|---|---|
| Группа изоляционного материала | I |
| Расчетное напряжение изоляции (III/3) | 320 В |
| Расчетное напряжение изоляции (III/2) | 400 В |
| Расчетное напряжение изоляции (II/2) | 630 В |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
|---|---|
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
