Возможные производители: KLEMSAN
Устройство управления зарядкой электромобилей перем. током в соответствии с МЭК 61851-1, включая контроль пост. тока утечки, автоматическое разблокирование штекера при отказе напряжения, интерфейс счетчиков и считывающих устройств RFID. Конфигурирование и управление через интерфейс Ethernet или сотовую связь (OCPP).
Описание изделия

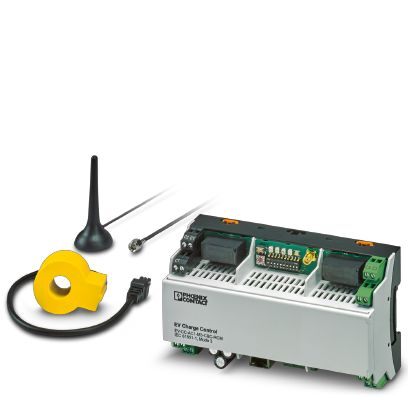

Контроллер режима 3 для зарядки электромобилей согласно МЭК 61851-1, для зарядки B и C, со встроенным контролем постоянного тока утечки, интерфейсом Ethernet и модемом сотовой связи 3G.
Описание изделия
| Тип изделия | Устройство управления зарядкой перем. током для частных и фирменных приложений (EU/CN) |
|---|---|
| Стандарты / нормативные документы | МЭК 61851-1 |
| Режим заряда | Режим 3, случай B + C |
| Количество поддерживаемых точек зарядки | 1 |
| Разблокировка при отказе питания | Встроенная функция разблокировки для отделения инфраструктурного зарядного штекера от инфраструктурной зарядной розетки |
| Соответствие нормам | Соответствие CE |
Питание устройства
| Электропитание | 230 В |
|---|---|
| Диапазон напряжения питания | 100 В AC ... 240 В AC (Диапазон номинального напряжения) |
| Номинальная потребляемая мощность | |
| Потребляемая мощность | |
| Диапазон частот | 50 Гц ... 60 Гц |
Диапазон измерений разностного тока
| Номинальная частота fN | ≤ 2000 Гц |
|---|---|
| Номинальный дифференциальный ток | ± 300 мА |
| Разностный ток IΔn | 30 мА (AC) |
| 6 мА (DC) | |
| Время срабатывания при IΔn | |
| Номинальный ток In | 32 A (трехфазное, 4x6мм²) |
| 48 A (однофазное) | |
| Время срабатывания при 2 x IΔn | |
| Время срабатывания при 5xIΔn |
Измерительный преобразователь тока
| Тип подключения | Штекерный соединитель |
|---|---|
| Диаметр измерительной катушки | 15 мм |
Релейные выходы
| Управление контактором зарядки | Релейный выход C1,2 |
|---|---|
| Коммутационная способность минимальная | 4000 ВА |
| Максимальное напряжение переключения | 250 В AC (Внешнее питание) |
| Максимальный коммутационный ток | 16 A |
| Управление блокирующим исполнительным механизмом | Переключающий выход электродвигателя |
| Максимальное напряжение переключения | 12 В (Внутреннее питание) |
| Максимальный коммутационный ток | 1 A (максимальный) |
Входы
| Количество цифровых входов | 5 |
|---|---|
| Описание входа | Цифровой вход |
| Номинальный ток IN | ≤ 4 мА |
| Входное номинальное напряжение UN | 12 В |
| Диапазон входных напряжений U1 | 0 В ... 3 В (Выкл.) |
| Диапазон входных напряжений U2 | 9 В ... 15 В (Вкл.) |
Интерфейс передачи данных RS-485
| Количество интерфейсов | 1 (для счетчиков энергии и считывающих устройств RFID) |
|---|---|
| Шинная система | RS-485 |
| Тип подключения | Винтовые зажимы |
| Количество поддерживаемых оконечных устройств | 2 |
| Скорость передачи данных | 4,8 кбит/с ... 115,2 кбит/с (pегулируется) |
| Поддерживаемые протоколы | Modbus/RTU (Master) |
Интерфейс передачи данных Ethernet
| Количество интерфейсов | 1 |
|---|---|
| Тип подключения | Гнездо RJ45 |
| Скорость передачи данных | 10/100 Мбит/с |
| Дальность передачи | 100 м |
| Поддерживаемые протоколы | Modbus/TCP |
Интерфейсы радиосвязи
| Описание интерфейса | Интерфейс мобильной связи HSPA / GSM / SPRS / EDGE для коммуникации с вышестоящими системами управления по коммуникационному протоколу OCPP 1.6J |
|---|---|
| Частота | 900 МГц (HSPA) |
| 2100 МГц (HSPA) | |
| 850 МГц (GSM/GPRS/EDGE ) | |
| 900 МГц (GSM/GPRS/EDGE ) | |
| 1800 МГц (GSM/GPRS/EDGE ) | |
| 1900 МГц (GSM/GPRS/EDGE ) | |
| Импеданс | 50 Ω |
| Излучаемая мощность | 2 Вт (GSM 850 (Class 4)) |
| 2 Вт (GSM 950 (Class 4)) | |
| 1 Вт (GSM 1800 (Class 1)) | |
| 1 Вт (GSM 1900 (Class 1)) | |
| + 24 dBm (UMTS/HSPA (Class 3)) | |
| Антенный ввод | 1 |
| SMA (штыревой) | |
| SIM-карта | Микро SIM |
| Поддерживаемые протоколы | OCPP 1.6J |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. высота над уровнем моря | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 30 % ... 95 % (без образования конденсата) |
| Степень защиты | IP20 |
| Степень загрязнения | 2 IEC 60664-1 |
Характеристики клемм
| Тип подключения | Винтовые зажимы |
|---|---|
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Тип подключения | Винтовые зажимы |
| Сечение гибкого провода | 0,2 мм² ... 1 мм² |
| Сечение жесткого провода | 0,14 мм² ... 1,5 мм² |
| Сечение проводника AWG | 26 ... 16 |
Данные по ЭМС
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Излучение помех | EN 61000-6-3 |
| Помехоустойчивость | EN 61000-6-2 |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2014/35/ЕС |
| Корпус | DIN 43880 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
