Артикул:
1027586
Внутрений код:
PC-1027586
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Характеристики
Вес, шт
—
32,620 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
20 387.81 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

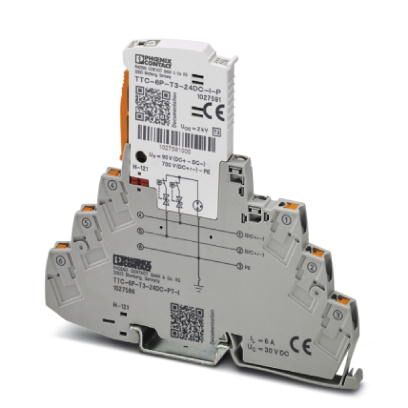

УЗИП типа 3, в комплектации из защитного штекера и базового элемента, со встроенным индикатором состояния для источников питания 24 В DC.
Преимущества для Вас
- Компактная установка благодаря небольшой ширине всего 6,2 мм
- Простота построения систем благодаря одинаковой форме с предохранительными выключателями PTCB
- Низкий уровень искажений благодаря диодной технологии
- Быстрая установка устройств защиты от перенапряжений без использования инструмента благодаря технологии подключения Push-in
- Безопасная эксплуатация при перегрузке благодаря встроенному механизму разъединения
- Простая проверка и документирование при помощи CHECKMASTER 2 благодаря штекерным защитным модулям
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | ≤ 6000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Удары (при эксплуатации) | 30г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Вибрация (при эксплуатации) | 5г (10 ... 150 Гц / 20 циклов / ось / X, Y, Z) |
Общие сведения
| Тип EN | T3 |
|---|---|
| Система энергоснабжения IEC | DC |
| Количество портов | One |
| Защитная цепь | (DC+) - (DC-) |
| (DC+/DC-) - PE | |
| Тип монтажа | Монтажная рейка: TH 35 - 7,5 mm |
| Цвет | серый цвет A RAL 7042 |
| светло-серый RAL 7035 | |
| Материал корпуса | PBT |
| Степень загрязнения | 2 |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Полюсов | 2 |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
Дальнейшие описания
| Указание | CBM: |
|---|---|
| 2905743 CBM E4 24DC/0.5-10A NO-R | |
| 2905744 CBM E8 24DC/0.5-10A NO-R | |
| CBMC: | |
| 2906032 CBMC E4 24DC/1-10A NO | |
| 2908716 CBMC E4 24DC/1-10A NO-C | |
| 2910411 CBMC E4 24DC/1-10A IOL | |
| PTCB: | |
| 2908262 PTCB E1 24DC/1-8A NO | |
| CB E1: | |
| 2800907 CB E1 24DC/10A NO P | |
| 2800914 CB E1 24DC/10A S-R P | |
| 2800928 CB E1 24DC/10A S-C P | |
| 2905805 CB E1 24DC/10A SI-R P | |
| 2905812 CB E1 24DC/10A SI-C P |
Защитная цепь
| Номинальное напряжение UN | 24 В DC |
|---|---|
| Макс. напряжение при длит. нагрузке UC | 30 В DC |
| Номинальный ток IL | 6 A (30 °C) |
| Ток защитного проводника IPE | ≤ 5 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс | 1 кA |
| Комбинированный импульс UOC | 2 кВ (2 Ω) |
| 6 кВ (12 Ом) | |
| Уровень защиты Up (DC+) - (DC-) | ≤ 0,09 кВ (Uoc= 2 кВ) |
| ≤ 0,2 кВ (Uoc= 6 кВ) | |
| Уровень защиты Up (DC+/DC-) - PE | ≤ 0,7 кВ |
| Время срабатывания tA (DC+) - (DC-) | ≤ 1 нс |
| Время срабатывания tA (DC+/DC-) - PE | ≤ 100 нс |
| Стойкость к короткому замыканию ISCCR | 60 A DC (без дополнительного входного предохранителя) |
| 220 A DC | |
| Макс. номинал входного предохранителя при подключении ответвлений | 6 A (gG) |
| 10 A (см. текст ссылки: CBM, CBMC, PTCB, CB E1) | |
| Максимальный входной предохранитель при сквозной проводке | 6 A (gG) |
Параметры соединения
| Тип подключения | Зажимы Push-in |
|---|---|
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Длина снятия изоляции | 8 мм |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
