Возможные производители: KLEMSAN

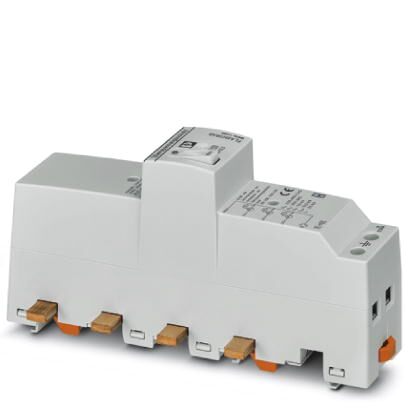

Молниезащитный разрядник, по типу 1 / классу I, для 3-фазных электросетей с совмещенными проводами N и PE (L1, L2, L3, PEN). Для выравнивания потенциалов с целью защиты от тока молнии по классам молниезащиты III и IV. Для монтажа на системы сборных шин с расстоянием 40 мм.
Преимущества для Вас
- Быстрая и безошибочная установка благодаря непосредственному монтажу на системе шин 40 мм
- Подходит для любых распределительных шкафов благодаря малой ширине
- Безопасный монтаж без инструмента благодаря универсальному фиксатору для шины толщиной 5 мм и 10 мм
- Ток последействия отсутствует благодаря инновационному искровому промежутку
Окружающие условия
| Степень защиты | IP30 (в установленном состоянии) |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | ≤ 6000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
Общие сведения
| Класс испытания согл. МЭК | I + II |
|---|---|
| T1 + T2 | |
| Тип EN | T1 + T2 |
| Система энергоснабжения IEC | TN-C |
| Защитная цепь | L-PEN |
| Тип монтажа | Сборная шина 40 мм |
| Цвет | светло-серый RAL 7035 |
| Материал корпуса | PA 6.6-FR |
| PC | |
| Степень загрязнения | 2 |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для сборных шин однокомпонентный |
| Полюсов | 3 |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
Защитная цепь
| Номинальное напряжение UN | 230/400 В AC (TN-C) |
|---|---|
| Номинальная частота fN | 50 Гц (60 Гц) |
| Макс. напряжение при длит. нагрузке UC | 255 В AC |
| Номинальный импульсный ток утечки In (8/20) мкс | 20 кA |
| Ток разряда молнии(10/350)мкс, заряд | 6,25 Ас |
| Ток разряда молнии (10/350)мкс, удельная энергия | 39 кДж/Ω |
| Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp | 12,5 кA |
| Способность к гашению сопровождающего тока Ifi | 25 кA |
| Стойкость к короткому замыканию ISCCR | 25 кA |
| Уровень защиты Up | ≤ 1,5 кВ |
| Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс | ≤ 1,5 кВ |
| Характеристика TOV при UT | 337 В AC (5 с / режим устойчивости) |
| 442 В AC (120 мин / режим безопасного сбоя) | |
| Время срабатывания tA | ≤ 100 нс |
| Макс. номинал входного предохранителя при подключении ответвлений | 250 A (gG) |
Параметры соединения
| Тип подключения | Винтовые зажимы |
|---|---|
| Резьба винтов | M5 |
| Момент затяжки | 4,5 Нм |
| Длина снятия изоляции | 18 мм |
| Сечение гибкого провода | 2,5 мм² ... 35 мм² |
| Сечение жесткого провода | 2,5 мм² ... 35 мм² |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
