Возможные производители: KLEMSAN
Базовое вставное промышленное реле с силовыми контактами, 2 переключающих контакта, тестовая кнопка, СИД-индикатор состояния, механический индикатор коммутационного положения, входное напряжение: 24 В DC
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
Активная часть
| Входное номинальное напряжение UN | 24 В DC |
|---|---|
| Типовой входной ток при UN | 32 мА |
| Время срабатывания, типовое | 15 мс |
| Время возврата, типовое | 10 мс |
| Напряжение на катушке | 24 В DC |
| Индикатор состояния | Желтый СИД (двунаправленный) |
| Мощность потерь при номинальных условиях | 759 мВт |
Контактная часть
| Исполнение контакта | 2 переключающих контакта |
|---|---|
| Тип коммутационного контакта | Одинарный контакт |
| Материал контакта | AgNi |
| Максимальное напряжение переключения | 250 В AC/DC |
| Минимальное напряжение переключения | 12 В (10 мА) |
| Минимальный коммутационный ток | 10 мА (12 В) |
| Максимальный пусковой ток | 24 A (20 мс, замыкающий контакт) |
| Макс. ток продолжительной нагрузки | 12 A |

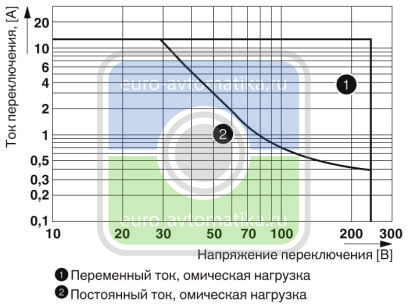

| Мощность отключения (активная нагрузка), максимальная | 288 Вт (24 В DC) |
| 130 Вт (48 В DC) | |
| 90 Вт (60 В DC) | |
| 66 Вт (110 В DC) | |
| 88 Вт (220 В DC) | |
| 3000 ВА (500 В AC) | |
| Коммутационная способность минимальная | 120 мВт |
Общие сведения
| Испытательное напряжение, обмотка реле / релейный контакт | 2,5 кВeff (50 Гц, 1 мин) |
|---|---|
| Испытательное напряжение, переключающий контакт / переключающий контакт | 2,5 кВeff (50 Гц, 1 мин) |
| Режим работы | 100 % ED |
| Степень защиты | RT II |
| Долговечность механическая | 3x 107 коммутационных циклов |

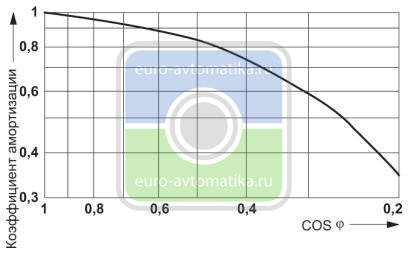

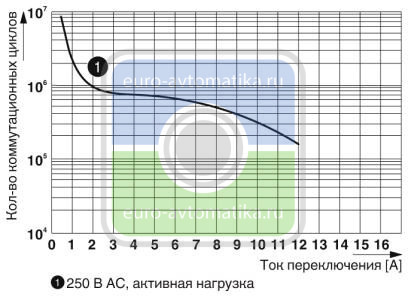

| Долговечность, электрич. | см. диаграмму |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
Стандарты и предписания
| Наименование | Воздушные зазоры и пути утечки между катушкой и контактной стороной |
|---|---|
| Стандарты / нормативные документы | EN 61810-1 |
| Расчетное напряжение изоляции | 250 В AC |
| Расчетное импульсное напряжение | 5 кВ |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
