Артикул:
1033727
Внутрений код:
PC-1033727
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Характеристики
Вес, шт
—
84,500 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
11 321.86 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

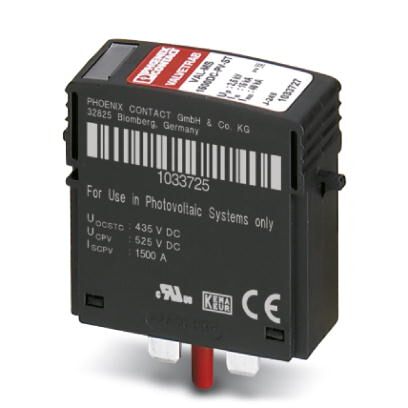

Запасной штекерный модуль (3 шт. в упаковке) для комбинированных разрядников ФГ серии VAL-MS 1500DC-PV-...
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Высота | ≤ 3000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Удары (при эксплуатации) | 30г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Вибрация (при эксплуатации) | 5г (5-500 Гц / 2,5 ч / XYZ) |
Общие сведения
| Класс испытания согл. МЭК | PV II |
|---|---|
| PV T2 | |
| Тип EN | T2 |
| Система энергоснабжения IEC | DC |
| Поведение SPD в случае отказа | OCM (Устойчивость к сбою разъединения) |
| Место монтажа | Внутреннее помещение |
| Доступность | Доступное |
| Место встраивания расцепителя | Внутреннее |
| Тип монтажа | на основной элемент |
| Цвет | иссиня-чёрный RAL 9005 |
| Материал корпуса | PA 6.6-FR |
| PBT-FR | |
| Степень загрязнения | 2 |
| Расстояние до активных и заземленных компонентов | 8 мм |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Штекер |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
Дальнейшие описания
| Указание | Устройство предназначено для защищенного от прикосновения монтажа в корпусе. С боковой стороны и со стороны ввода проводников между токоведущими и заземленными частями необходимо оставить зазор не менее 8 мм. |
|---|
Схема защиты со стороны постоянного напряжения (DC)
| Макс. напряжение при длительной нагрузке UCPV | 750 В DC |
|---|---|
| Стойкость к короткому замыканию ISCPV | 2000 A |
| Длительный ток ICPV | |
| Потребляемая мощность в режиме ожидания ПК | ≤ 250 mVA |
| Номинальный ток утечки (8/20) мкс | 15 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 30 кA |
| Уровень защиты Up | ≤ 2,5 кВ |
| Остаточное напряжение Ures | ≤ 1,9 кВ (При 3 кА) |
| ≤ 2,1 кВ (при 5 кА) | |
| ≤ 2,2 кВ (При 10 кА) | |
| ≤ 2,5 кВ (При 15 кА) | |
| ≤ 2,7 кВ (при 20 кА) | |
| ≤ 2,9 кВ (при 30 кА) | |
| ≤ 3 кВ (при 40 кА) | |
| Время срабатывания tA | ≤ 25 нс |
Спецификации UL
| Тип SPD | 1CA |
|---|---|
| Максимальное напряжение длительной нагрузки MCOV | 1500 В DC |
| Номинальное напряжение | 1500 В DC |
| Защитная цепь | (DC+) - (DC-) |
| (DC+) - G | |
| (DC-) - G | |
| Система распределения энергии | DC PV |
| Ограничитель номинального напряжения VPR | 4 кВ |
| Номинальный импульсный разрядный ток In | 10 кA |
| Стойкость к короткому замыканию (SCCR) | 50 кA |
Классификация
Документы
Техническая документация
66,7 кб
