экранированная ножевая колодка SMD, Номинальный ток при 20 °C: 1,7 A, Испытательное напряжение: 500 В AC, полюсов: 32, размер шага: 0,8 мм, цвет: черный, поверхность контакта: Золото
Преимущества для Вас
- Позолоченные контактные площадки обеспечивают долговременную стабильность качества передачи
- Надежные механические и электрические соединения благодаря двусторонней системе контактов ScaleX
- Прочность: технология ScaleX обеспечивает эффективную компенсацию допусков и защиту контактов
- Гибкое исполнение устройств: различное количество полюсов, конструкция и высота пакета при высокой безопасности сопряжения
Характеристики товаров
| Условное обозначение | Экранированная ножевая колодка SMD |
|---|---|
| Штекерная система | Fine Pitch 0,8 mm |
| Тип контактов | штыревое |
| Электрические характеристики | экранирован. |
| Серия изделий | FP 0,8/...-MV 2,65 |
| Размер шага | 0,8 мм |
| Полюсов | 32 |
| Тип монтажа | SMD пайка |
| Количество ярусов | 2 |
| Количество потенциалов | 32 |
Электрические данные

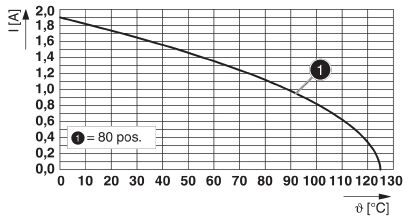

| Номинальный ток при 20 °C | 1,7 A (80-контактн.) |
|---|---|
| Испытательное напряжение | 500 В AC IEC 60512-4-1:2003 |
| Переходное сопротивление | ≤15 мΩ, (МЭК 60512-2-1:2002-02) |
| Сопротивление изоляции | ≥ 5 GΩ, (IEC 60512-3-1:2002-02) |
Данные о материале - контакт
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
|---|---|
| Материал, контакт | Сплав меди |
| Качество поверхности | Выборочное покрытие |
| Металлическая поверхность зоны контакта (покрытие) | Золото (Au) |
| Металлическая поверхность зоны контакта (промежуточное покрытие) | Никель (Ni), |
| Металлическая поверхность зоны пайки (покрытие) | Олово (Sn) |
| Металлическая поверхность зоны пайки (промежуточное покрытие) | Никель (Ni) |
Данные о материале - корпус
| Изоляционный материал | LCP |
|---|---|
| Группа изоляционного материала | IIIa |
| CTI согласно МЭК 60112 | 150 |
| Класс воспламеняемости согласно UL 94 | V0 |
Указание размеров изделия
| Длина [ l ] | 6,1 мм |
|---|---|
| Ширина [ w ] | 16,7 мм |
| Высота [ h ] | 7,75 мм |
| Размер шага | 0,8 мм |
| Монтажная высота (высота без паечного штифта) | 7,15 мм |
| Компланарность | ≤ 0,1 мм |
| Размер a | 12,25 мм |
Размеры для приложения
| Перекрытие контактов | 0,8 мм |
|---|---|
| Длина нахлеста | 1,5 мм |
| Смещение центра | ± 0,7 мм по продольной и поперечной оси |
| Угловой допуск | ± 2 ° по продольной оси |
| ± 4 ° по поперечной оси | |

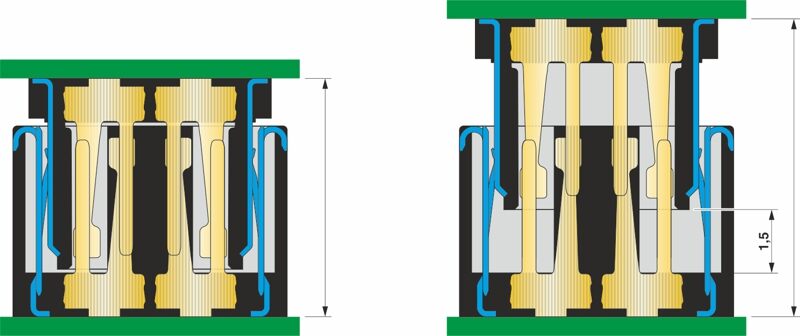

| Высота укладки | 7,5 мм Допуск: +1,5 мм (в сочетании с Серия изделий:FP 0,8/...-FV-SH 4,85) |
| 10,5 мм Допуск: +1,5 мм (в сочетании с Серия изделий:FP 0,8/...-FV-SH 7,85) |
Данные по упаковке
| Чертеж |  |
|---|---|
| Форма упаковки | Лента шириной 32 мм |
| Количество в одной упаковке | 250 |
| Наименование, количество в одной упаковке | Шт. |
| Ширина ленты [W] | 32,4 мм |
| Диаметр катушки [A] | 330 мм |
| Внешний размер катушки [W2] | 40,4 мм |
| Тип упаковки | Прозрачный мешок |
| уровень ESD | (D) возможность отвода электростатического тока |
| Спецификации по испытанию | DIN EN 61340-5-1 (VDE 0300-5-1): 2008-07 |
Передача данных
| Расположение выводов | G, S, S, G, S, S, G |
|---|---|
| Вносимое затухание (IL) |  |
| Подпись к рисунку | Дифференциальная пара, высота 12 мм |
| Переходное затухание (NEXT) |  |
| Подпись к рисунку | Дифференциальная пара, высота 12 мм |
Указания по применению
| Процесс | Пайка оплавлением |
|---|---|
| Спецификации по испытанию | в соответствии с IPC/JEDEC J-STD-020E:2014-12 |
| Уровень чувствительности к влажности | MSL 1 |
| Классификационная температура Tc | 260 °C |
Окружающие условия
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
|---|---|
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
| Температура окружающей среды (при эксплуатации) | -55 °C ... 125 °C |
Классификация
