Артикул:
1044388
Внутрений код:
PC-1044388
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Характеристики
Вес, шт
—
633,600 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

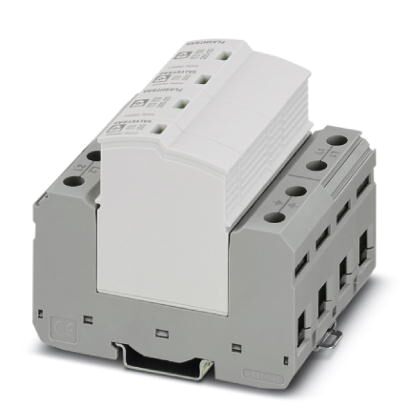

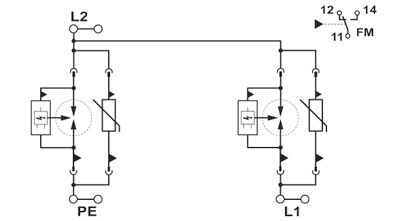

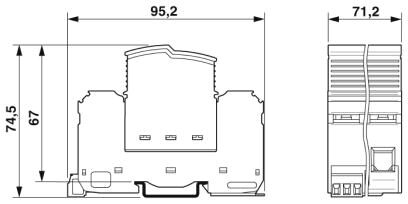

Вставной комбинированный разрядник для защиты от грозовых и импульсных перенапряжений, по типу 1+2 / класс I+II, для изолированных 2-фазных цепей электропитания (L1, L2, PE).
Окружающие условия
| Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Удары (при эксплуатации) | 25г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Вибрация (при эксплуатации) | 5г (5 - 500 Гц / 2,5 ч / X, Y, Z) |
Общие сведения
| Класс испытания согл. МЭК | I + II |
|---|---|
| T1 + T2 | |
| Тип EN | T1 + T2 |
| Система энергоснабжения IEC | IT |
| Защитная цепь | L-PE |
| L-L | |
| Тип монтажа | Монтажная рейка: 35 мм |
| Цвет | светло-серый RAL 7035 |
| серый цвет A RAL 7042 | |
| Материал корпуса | PA 6.6-FR 20 % GF |
| PBT-FR | |
| Степень загрязнения | 2 |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
Дальнейшие описания
| Указание | Только для применения в системах IT между L-PE, если корпуса рабочего оборудования низковольтной установки связаны с системой заземления трансформаторной станции (общее заземление высоковольтной трансформаторной станции и корпусов низковольтной потребляющей установки. RE = RA согласно IEC 60364-4-442 / VDE 0100-442 рис. 44D / Пример a). |
|---|
Защитная цепь
| Номинальное напряжение UN | 240 В AC (IT) |
|---|---|
| Номинальная частота fN | 50 Гц (60 Гц) |
| Макс. напряжение при длительной нагрузке UC (L- PE) | 350 В AC |
| Номинальный ток IL | 125 A ( |
| Ток защитного проводника IPE | ≤ 0,5 мА |
| Номинальный импульсный ток утечки In (8/20) мкс | 25 кA |
| Ток разряда молнии(10/350)мкс, заряд | 12,5 Ас |
| Ток разряда молнии (10/350)мкс, удельная энергия | 160 кДж/Ω |
| Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp | 25 кA |
| Способность к гашению сопровождающего тока Ifi (L-PE) | 25 кA (264 В AC) |
| 3 кA (350 В AC) | |
| Стойкость к короткому замыканию ISCCR | 25 кA (264 В AC) |
| 3 кA (350 В AC) | |
| Уровень защиты Up (L-L) | ≤ 1,5 кВ (L1-L2) |
| Уровень защиты Up (L-PE) | ≤ 2,8 кВ (L1-PE) |
| ≤ 1,5 кВ (L2-PE) | |
| Остаточное напряжение Ures (L-L) | ≤ 1,5 кВ (при In / L1-L2) |
| ≤ 1,2 кВ (при 10 кА / L1-L2) | |
| ≤ 1 кВ (при 5 кА / L1-L2) | |
| ≤ 0,9 кВ (при 3 кА / L1-L2) | |
| Остаточное напряжение Ures (L-PE) | ≤ 2,8 кВ (при In / L1-PE) |
| ≤ 2,4 кВ (при 10 кА / L1-PE) | |
| ≤ 2 кВ (при 5 кА / L1-PE) | |
| ≤ 1,8 кВ (при 3 кА / L1-PE) | |
| ≤ 1,5 кВ (при In / L2-PE) | |
| ≤ 1,2 кВ (при 10 кА / L2-PE) | |
| ≤ 1 кВ (при 5 кА / L2-PE) | |
| ≤ 0,9 кВ (при 3 кА / L2-PE) | |
| Характеристика TOV при UT (L-PE) | 415 В AC (5 с / режим устойчивости) |
| Время срабатывания tA | ≤ 25 нс |
| Макс. номинал входного предохранителя при V-образном проходном подключении | 125 A (gG) |
| Макс. номинал входного предохранителя при подключении ответвлений | 315 A (gG) |
Индикатор / Дистанционная сигнализация
| Функция переключения | Переключающий контакт |
|---|---|
| Рабочее напряжение | 12 В AC ... 250 В AC |
| 125 В DC (200 мА DC) | |
| Рабочий ток | 10 мA AC ... 1 A AC |
| 1 A DC (30 В DC) | |
| Тип подключения | Штекерное / винтовое подключение COMBICON |
| Резьба винтов | M2 |
| Момент затяжки | 0,25 Нм |
| Длина снятия изоляции | 7 мм |
| Сечение гибкого провода | 0,14 мм² ... 1,5 мм² |
| Сечение жесткого провода | 0,14 мм² ... 1,5 мм² |
| Сечение проводника AWG | 28 ... 16 |
Параметры соединения
| Тип подключения | Винтовые клеммы |
|---|---|
| Резьба винтов | M5 |
| Момент затяжки | 4,5 Нм |
| Длина снятия изоляции | 18 мм |
| Сечение гибкого провода | 2,5 мм² ... 35 мм² |
| Сечение жесткого провода | 2,5 мм² ... 35 мм² |
| Сечение проводника AWG | 13 ... 2 |
| Тип подключения | Вилочный наконечник |
| Сечение гибкого провода | 1,5 мм² ... 16 мм² |
Классификация
Документы
Техническая документация
63,9 кб
