Возможные производители: KLEMSAN
Инфраструктурная зарядная розетка для зарядки электромобилей переменным током (AC), совместима с инфраструктурными зарядными штекерами, Тип 2, МЭК 62196-2, 32 A / 480 В (AC), 12 В Блокирующий исполнительный элемент, отдельные жилы, длина: 2 м, Монтаж на задней панели, Привинчивание защитной крышки с задней стороны, Оптимальное усилие ввода и извлечения
Описание изделия
Инфраструктурная зарядная розетка для зарядки электромобилей переменным током (AC), совместима с инфраструктурными зарядными штекерами типа 2, для установки на станциях зарядки электромобилей (EVSE)
Преимущества для Вас
- Универсальное, компактное монтажное пространство для всех инфраструктурных зарядных розеток Phoenix Contact
- Посеребренные поверхности силовых и сигнальных контактов
- Сертификат соответствия по IATF 16949:2016 и ISO 9001:2015
- Ручная разблокировка блокирующего механизма в аварийной ситуации
- Встроенный механизм блокировки в процессе зарядки
Описание изделия
| Тип изделия | Инфраструктурная зарядная розетка для зарядки электромобилей переменным током (AC), совместима с инфраструктурными зарядными штекерами |
|---|---|
| Исполнение | Привинчивание защитной крышки с задней стороны |
| Стандарты / нормативные документы | МЭК 62196-2 |
| Стандарт зарядки | Тип 2 |
| Режим заряда | Режим 3, случай B |
| Указание | Оптимальное усилие ввода и извлечения |
| Указание по типу подключения | Обжимной контакт, неразъемный |
Размеры
| Высота | 96 мм |
|---|---|
| Ширина | 75 мм |
| Глубина | 76,2 мм |
| Размеры отверстий | 60 мм x 60 мм |
| Длина кабеля | 2 м (Кабели переменного тока) |
| 1,5 м (Кабели блокирующего исполнительного механизма) | |
| Построение системы проводников | 5x 6,0 мм² + 2x 0,5 мм² |
| Тип кабеля | отдельные жилы |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -30 °C ... 50 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Макс. высота над уровнем моря | 5000 м (выше уровня моря) |
| Степень защиты | IP44 (вставлен) |
| IP54 (с защитной крышкой, см. принадлежности) |
Электрические характеристики
| Зарядная мощность, макс. | 22 кВт |
|---|---|
| Тип зарядного тока | перем. ток, 3-фазн. |
| Количество фаз | 3 |
| Количество, силовые контакты | 5 (L1, L2, L3, N, PE) |
| Расчетный ток силовых контактов | 32 A |
| Расчетное напряжение силовых контактов | 480 В AC |
| Количество сигнальных контактов | 2 (CP, PP) |
| Расчетный ток сигнальных контактов | 2 A |
| Расчетное напряжение сигнальных контактов | 30 В AC |
| Вид передачи сигналов | Широтно-импульсная модуляции |
| Указание по типу подключения | Обжимной контакт, неразъемный |
Монтаж
| Возможные монтажные положения | Монтаж на задней панели |
|---|---|
| Монтаж на передней стенке только после демонтажа блокирующего исполнительного элемента (см. исполнения EV-T2M3SE…E00) | |
| Ограничения монтажного положения | Возможность наклона только спереди от 0 до 90 градусов, см. рисунок |
| Монтажное положение блокирующего исполнительного механизма | По центру сверху |
| Винтовое крепление защитной крышки | только на задней стороне |
| Макс. толщина стенки | макс. 50 мм (Монтаж на задней стенке, максимальные нормативные параметры для инфраструктурного зарядного штекера) |
| макс. 28 мм (Монтаж на задней стенке, максимальные нормативные параметры для инфраструктурного зарядного штекера при использовании защитной крышки 1405217) | |

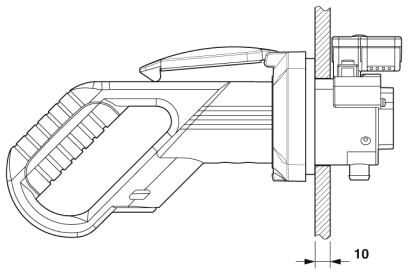

| макс. 10 мм (Монтаж на передней стенке, при использовании блокирующего исполнительного механизма) | |
| Диаметр крепежного отверстия | 7,00 мм (ø) |
Крепление
| Тип фиксатора | Вставленный фиксатор с блокирующим исполнительным механизмом |
|---|---|
| Напряжение блокировки | 12 В |

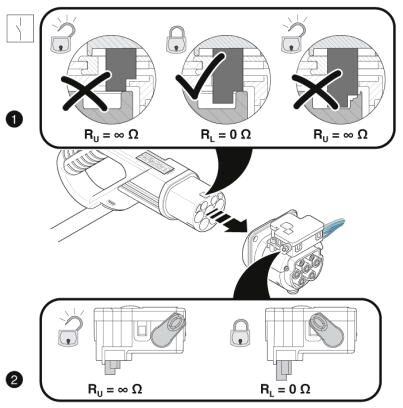

| Индикация блокировки | имеется |
| Механическая аварийная разблокировка | имеется |
Блокирующий исполнительный элемент
| Стандартное электропитание двигателя | 12 В |
|---|---|
| Возможный диапазон питающего напряжения двигателя | 9 В ... 16 В |
| Стандартный ток двигателя при блокировке | 0,2 A |
| Макс. обратный ток двигателя | 1 A |
| Макс. время выдерживания обратного тока | 1000 мс |
| Рекомендуемое время корректировки | 600 мс |
| Время паузы после входа или выхода | 3 c |
| Максимальное напряжение для обнаружения блокировки | 30 В |
| Срок службы | > 10000 циклов нагрузки |
| Температура окружающей среды (при эксплуатации) | -30 °C ... 50 °C |
| Длина кабеля | 1,5 м |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 10 лет; |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
